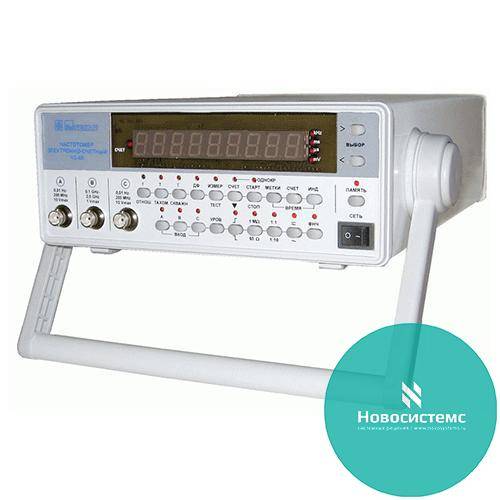

Диапазон измерения частот по входам «А», «С»: |
Форма измеряемых сигналов |
Синусоидальная и импульсная любой полярности |
Диапазон измеряемых частот |
0,01 Гц – 200 МГц |
Уровень входного сигнала при входном сопротивлении 1 МОм: |
Для синусоидального сигнала |
0,02 - 10 В |
Для импульсного сигнала |
0,05 - 10 В |
Диапазон измерения частот по входу «В»: |
Форма измеряемых сигналов |
Синусоидальная любой полярности |
Диапазон измеряемых частот |
100 – 2 500 МГц |
Уровень входного сигнала: |
В диапазоне частот 100 – 1 200 МГц |
0,03 – 1 В |
В диапазоне частот 1 200 – 2 500 МГц |
0,03 – 20 мВт |
Время счета частотомера при измерении частоты: |
По входам А, С |
1, 10, 102, 103, 104 мс |
По входу В |
16•1, 16•10, 16•102, 16•103, 16•104 мс |
Диапазон измерения периода сигналов по входам «А», «С»: |
Для синусоидального сигнала |
5 нс – 100 с (200 МГц – 0,01 Гц) |
Для импульсного сигнала |
10 нс – 100 с (100 МГц – 0,01 Гц) |
Уровень входного сигнала при входном сопротивлении 1 МОм: |
Для синусоидального сигнала |
0,02 – 10 В |
Для синусоидального сигнала с периодом 5 – 10 нс |
0,05 – 10 В |
Для импульсного сигнала |
0,05 – 10 В |
Измерение отношения частот двух электрических сигналов: |
В диапазоне отношения частот 1,0001 – 999999999 |
Каналов А/С и каналов С/А |
В диапазоне отношения частот 1,5 – 999999999 |
Каналов В/С |
Счет числа импульсов, поступающих на входы А, С за время действия сигнала «GATE» длительностью не менее 0,1 мкс, который формируется: |
По значениям длительностей сигналов, поступ.на входы С/А |
1 - 999999999 |
По значениям периодов сигналов, поступающих на входы С/А |
1 - 999999999 |
Относительная погрешность по частоте встроенного опорного генератора, не более: |
Тип |
Кварцевый, термостатированный |
Номинальное значение частоты – 5 МГц |
± 5x10-8 за 30 сут и ±1x10-7 за 12 месяцев |
Общие характеристики: |
Число усредняемых периодов входного сигнала |
1, 10, 100, 1 000, 10 000 |
Период меток времени |
10-7, 10-6, 10-5, 10-4, 10-3 |
Диапазон измерения длительности импульсов по входам А, С |
1 мкс – 100 с |
Напряжение входн.сигнала при входн.сопротивлении 1 МОм |
0,05 – 10 В |
Измерение длительности импульсов с усреднением |
10, 100, 1000, 10000 или с использованием внешн. генератора меток |
Диапазон измерения интервала времени по входам А, С между фронтами импульсов «Старт» и «Стоп» |
1 – 100 с |
Напряжение входн.сигнала при входн.сопротивлении 1 МОм |
0,05 – 10 В |
Диапазон измерения скважности импульсного сигнала по входам А, С |
1,000001 – 999999999 |
Формат индикации результатов измерений |
9 десятичных разрядов |
Питание от сети переменного тока напряжением, В |
(230 ± 23) В с частотой (50/60 ±1) Гц |
Интерфейс |
USB 2.0 |
Потребляемая мощность, В·А |
не более 50 |
Габаритные размеры (HxWxD) |
285х106х345 мм |
Масса, кг, не более |
4 |
Условия эксплуатации: |
-10° С … +50° С |
Заменяемые приборы |
Ч3-63, Ч3-64 |
