Логический анализатор 16806A

Логический анализатор 16806A
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Компания «Новосистемс» предлагает приобрести современный анализатор логических сигналов 16806A от Agilent Technologies. Мы оказываем полный комплекс услуг, включая организацию доставки и гарантийное обслуживание. Консультативная помощь наших специалистов позволит получить всю необходимую информацию о приборе. Прямые связи с поставщиками исключают переплаты и многократные посреднические накрутки.

Назначение и сфера эксплуатации анализатора 16806A

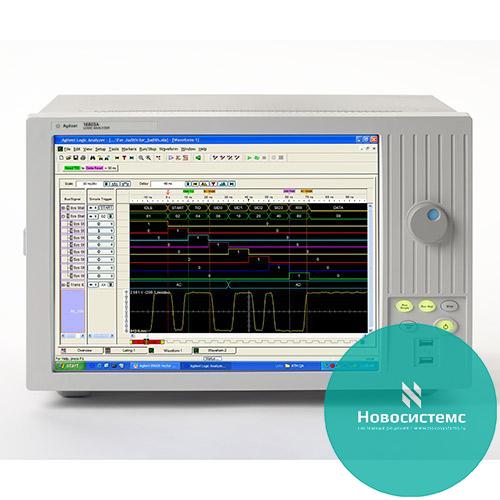

Анализатор логических устройств серии 16806A — это высокопроизводительный прибор, имеющий фиксированную конфигурацию, портативный корпус и широкие функциональные возможности. По умолчанию он оснащён всеми приложениями, востребованными разработчиками современных цифровых систем для их анализа, настройки, проверки и оптимизации.

Логический анализатор модификации 16806A широко применяется:

  • в машиностроении;
  • в военно-промышленном и аэрокосмическом комплексах;
  • при производстве вычислительной и электронной техники;
  • для изготовления и диагностики средств телекоммуникации и так далее.

Специфические особенности 16806A:

  • 204 канала;
  • память до 32 М;
  • многоцветный дисплей.

Основные плюсы и функциональные свойства

Логический анализатор 16806A прост и интуитивно понятен в использовании. Опция сенсорного управления дисплеем обеспечит удобную навигацию и быстрый просмотр полученных значений. На экране чётко отображаются все взаимосвязи вне зависимости от количества сигналов и шин. Это позволяет оперативно обнаруживать и устранять неисправности.

Функциональные возможности 16806A:

  • информация собирается в двух режимах (АВД и АЛС), что гарантирует точность и высокую скорость сбора данных, плюс предоставляет возможность полностью отслеживать неисправность (от признаков до источника возникновения);
  • значения можно вводить в разных системах исчисления (двоичная, десятичная, шестнадцатеричная и др.);
  • встроен генератор кодовых последовательностей, который поддерживает формат ASCII и может создавать сложные тесты типа «стимул-отклик»;
  • обеспечивается качественное подключение к испытуемой системе;
  • есть функция редактирования (утилита Pattern Fills) и 5 программ для автогенерации и вставки требуемых кодовых комбинаций;
  • автоматизированы процессы установки условий измерения и механизмы определения порогового уровня и позиции сбора данных;
  • для координации активности и проверки реакции на конкретную последовательность стимулов существует программа Send Arm out to...;
  • есть возможность обнаружить нарушения сразу в сотнях каналов, просматриваемых в одно и то же время;
  • функция глазкового сканирования собирает информацию о достоверности сигналов по всем шинам в течение нескольких минут.

Особенности модернизации 16806A

Производитель предусмотрел возможность полноценного обновления (апгрейда) устройства. Это позволяет существенно нарастить функциональность, увеличив глубину памяти и рабочие частоты сбора данных (в режиме АЛС). Процедура модернизации проста и весьма эффективна, поэтому пользователь может улучшить характеристики анализатора тогда, когда в этом возникнет необходимость.

Параметр Значение
Число каналов логического анализатора 204
Функция Timing Zoom 4 ГГц (250 пс), 64 К
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов 500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс)
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) 250 МГц с опцией 250
450 МГц с опцией 500
Анализ логических состояний (АЛС) 200 данных + 4 тактовых сигнала
Традиционный режим анализа временных диаграмм (АВД) 204
АВД в режиме сбора данных по перепадам с частотой < 500 МГц 204
Частота дискретизации (сбора данных) АВД 4 ГГц (250 пс)
Погрешность измерения временных интервалов
В пределах одной пары устройств подключения ± (1,0 нс +0,01% от отсчета временного интервала)
Между парами устройств подключения ± (1,75 нс +0,01% от отсчета временного интервала)
Глубина памяти 64 К выборок
Позиции запуска Start (начало), Center (центр), End (конец) или определяемая пользователем
Минимальная длительность импульса данных 1 нс
Напряжение порогового уровня от -5 В до 5 В (изменение с шагом 10 мВ)
Погрешность установки порогового уровня ± 50 мВ + 1% от установленного значения

































Выбор марки

Рекомендуем посмотреть: Логический анализатор 16821A
