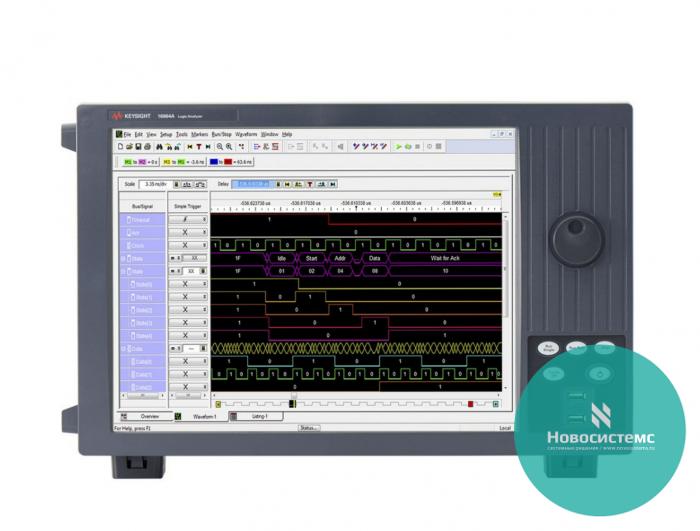

16862A Портативный логический анализатор 68 каналов
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание 16862A:
Анализаторы логические 16861A, 16862A, 16863A, 16864A предназначены для измерений параметров цифровых, импульсных сигналов и анализа логических состояний микропроцессорных и интерфейсных устройств.
Принцип действия анализаторов основан на одновременной цифровой обработке нескольких каналов, визуальном наблюдении и анализе информации в реальном масштабе времени. Форма сигнала либо непосредственно отображается на мониторе, либо выводится в виде гистограммы.
Особенности 16862A:
- 68 каналов, частота тактового сигнала в режиме анализа логических состояний (АЛС) 350 МГц, частота сбора данных в режиме анализа временных диаграмм (АВД) 2,5 ГГц, функция Timing Zoom с частотой сбора данных 12,5 ГГц, глубина памяти 2 Мбайт в стандартной комплектации
- Цветной сенсорный дисплей с диагональю 15 дюймов (38,1 см) для просмотра и быстрого перемещения между большим количеством сигналов и шин
- Встроенный съемный твердотельный жесткий диск, порты USB 3.0 и LAN для быстрой передачи и сохранения больших объемов данных
- Устройство управления последовательностью запуска с частотой тактового сигнала 1,4 ГГц для гарантированного захвата всех событий
- Частота сбора данных до 2,5 ГГц (при использовании всех каналов), до 5 ГГц (при использовании половины каналов) или до 10 ГГц (при использовании четверти каналов) для захвата сигналов с высоким разрешением
- Глубина памяти: до 128 Мбайт (при использовании всех каналов), до 256 Мбайт (при использовании половины каналов) или до 512 Мбайт (при использовании четверти каналов) для выявления коренных причин возникновения проблемы и признаков неисправностей, далеко отстоящих друг от друга по времени
- Функция Timing Zoom: частота сбора данных 12,5 ГГц (разрешение 80 пс) и глубина памяти 256 тыс. выборок для анализа событий зап уска с высоким разрешением
- Скорость передачи данных до 1,4 Гбит/с, частота тактового сигнала до 700 МГц для захвата высокоскоростных потоков данных
- Автоматическое определение порогового уровня/позиции сбора данных для точного измерения характеристик высокоскоростных шин
- Одновременное отображение глазковых диаграмм по всем каналам для более быстрого выявления проблемных сигналов
Опции 16862A:
|
Наименование |
Описание |
|
16861A |
34-канальный логический анализатор |
|
16861A -700 |
Увеличение частоты анализа состояний до 700 МГц |
|
16861A -004 |
Увеличение памяти до 4 Мбит |
|
16861A -008 |
Увеличение памяти до 8 Мбит |
|
16861A -016 |
Увеличение памяти до 16 Мбит |
|
16861A -032 |
Увеличение памяти до 32 Мбит |
|
16861A -064 |
Увеличение памяти до 64 Мбит |
|
16861A -128 |
Увеличение памяти до 128 Мбит |
|
16861AU-004 |
Увеличение памяти до 4 Мбит |
|
16861AU-008 |
Увеличение памяти до 8 Мбит |
|
16861AU-016 |
Увеличение памяти до 16 Мбит |
|
16861AU-032 |
Увеличение памяти до 32 Мбит |
|
16861AU-064 |
Увеличение памяти до 64 Мбит |
|
16861AU-128 |
Увеличение памяти до 128 Мбит |
|
16861AU-700 |
Увеличение частоты анализа состояний до 700 МГц |
|
16862A |
68-канальный логический анализатор |
|
16862A -700 |
Увеличение частоты анализа состояний до 700 МГц |
|
16862A -004 |
Увеличение памяти до 4 Мбит |
|
16862A -008 |
Увеличение памяти до 8 Мбит |
|
16862A -016 |
Увеличение памяти до 16 Мбит |
|
16862A -032 |
Увеличение памяти до 32 Мбит |
|
16862A -064 |
Увеличение памяти до 64 Мбит |
|
16862A -128 |
Увеличение памяти до 128 Мбит |
|
16862A-T10 |
Опция режима «Timing Zoom» |
|
Наименование |
Описание |
|
16862AU-004 |
Увеличение памяти до 4 Мбит |
|
16862AU-008 |
Увеличение памяти до 8 Мбит |
|
16862AU-016 |
Увеличение памяти до 16 Мбит |
|
16862AU-032 |
Увеличение памяти до 32 Мбит |
|
16862AU-064 |
Увеличение памяти до 64 Мбит |
|
16862AU-128 |
Увеличение памяти до 128 Мбит |
|
16862AU-700 |
Увеличение частоты анализа состояний до 700 МГц |
|
16862AU-T10 |
Опция режима «Timing Zoom» |
|
16863A |
102-канальный логический анализатор |
|
16863A -700 |
Увеличение частоты анализа состояний до 700 МГц |
|
16863A -004 |
Увеличение памяти до 4 Мбит |
|
16863A -008 |
Увеличение памяти до 8 Мбит |
|
16863A -016 |
Увеличение памяти до 16 Мбит |
|
16863A -032 |
Увеличение памяти до 32 Мбит |
|
16863A -064 |
Увеличение памяти до 64 Мбит |
|
16863A -128 |
Увеличение памяти до 128 Мбит |
|
16863AU-004 |
Увеличение памяти до 4 Мбит |
|
16863AU-008 |
Увеличение памяти до 8 Мбит |
|
16863AU-016 |
Увеличение памяти до 16 Мбит |
|
16863AU-032 |
Увеличение памяти до 32 Мбит |
|
16863AU-064 |
Увеличение памяти до 64 Мбит |
|
16863AU-128 |
Увеличение памяти до 128 Мбит |
|
16863AU-700 |
Увеличение частоты анализа состояний до 700 МГц |
|
16864A |
136-канальный логический анализатор |
|
16864A -700 |
Увеличение частоты анализа состояний до 700 МГц |
|
16864A -004 |
Увеличение памяти до 4 Мбит |
|
16864A -008 |
Увеличение памяти до 8 Мбит |
|
16864A -016 |
Увеличение памяти до 16 Мбит |
|
16864A -032 |
Увеличение памяти до 32 Мбит |
|
16864A -064 |
Увеличение памяти до 64 Мбит |
|
16864A -128 |
Увеличение памяти до 128 Мбит |
|
16864A-T10 |
Опция режима «Timing Zoom» |
|
16864AU-004 |
Увеличение памяти до 4 Мбит |
|
16864AU-008 |
Увеличение памяти до 8 Мбит |
|
16864AU-016 |
Увеличение памяти до 16 Мбит |
|
16864AU-032 |
Увеличение памяти до 32 Мбит |
|
16864AU-064 |
Увеличение памяти до 64 Мбит |
|
16864AU-128 |
Увеличение памяти до 128 Мбит |
|
16864AU-700 |
Увеличение частоты анализа состояний до 700 МГц |
|
16864AU-T10 |
Опция режима «Timing Zoom» |
|
Аксессуары, пробники |
|
|
E5379A |
Пробник 17-канальный, дифференциальный с коннектором типа Samtec |
|
E5380A |
Пробник 34-канальный, несимметричный с коннектором типа Mictor |
|
E5380B |
Пробник 34-канальный, несимметричный с коннектором типа Mictor |
|
E5381A |
Пробник 17-канальный, дифференциальный с коннектором типа flying leads |
|
Наименование |
Описание |
|
E5381B |
Пробник 17-канальный, дифференциальный с коннектором типа flying leads |
|
E5382A |
Пробник 34-канальный, несимметричный с коннектором типа Samtec |
|
E5382B |
Пробник 34-канальный, несимметричный с коннектором типа Samtec |
|
E5867A |
Дополнительный съемный накопитель |
|
E5387A |
Пробник 34-канальный, дифференциальный с коннектором типа Samtec |
|
E5390A |
Пробник несимметричный бесконнекторный типа soft touch |
|
E5398A |
Пробник 17-канальный несимметричный, бесконнекторный типа soft touch |
|
E5402A |
Пробник 34-канальный, несимметричный, бесконнекторный типа right angle touch pro |
|
E5405A |
Пробник 17-канальный дифференциальный, бесконнекторный типа soft touch pro |
|
E5405B |
Пробник 17-канальный дифференциальный, бесконнекторный типа soft touch pro |
|
E5406A |
Пробник 34-канальный несимметричный, бесконнекторный типа soft touch pro |
|
E5864A |
Дополнительный съемный накопитель |
|
E5847A |
Пробник 46-канальный несимметричный с коннектором типа ZIF для DDR3 x4/x8 DRAM |
|
E5845A |
Пробник 46-канальный несимметричный с коннектором типа ZIF для DDR3 x16 DRAM |
|
N2815A |
Кабель для подключения пробников |
|
U4201A |
Кабель для подключения пробников |
|
U4203A |
Пробник 34-канальный, несимметричный, типа flying leads, 160-пиновый |
|
U4204A |
Пробник 34-канальный несимметричный, бесконнекторный типа soft touch pro с дифференциальным тактовым каналом |
|
U4205A |
Пробник 34-канальный, несимметричный, типа Mictor, 160-пиновый |
|
U4206A |
Пробник 34-канальный несимметричный, типа soft touch pro с непосредственным подсоединением |
|
Y1223A |
Кабель для соединения нескольких логических анализаторов в одну систему |
|
W2631B |
Пробник для DDR2 x16 BGA |
|
W2633B |
Пробник для DDR2 x4/x8 BGA |
|
W4641A |
Пробник для DDR4 x16 BGA |
|
W4643A |
Пробник для DDR4 x4/x8 BGA |
|
W4631A |
Пробник для DDR4 x16 BGA |
|
W4633A |
Пробник для DDR4 x4/x8 BGA |
|
W4636A |
Пробник для 96 ball BGA, DDR4 x16 |
|
E5849A |
Кабель для одновременного использования двух пробников |
|
W3631A |
Пробник для DDR3 x16 BGA stacked DRAM |
|
W3633A |
Пробник для DDR3 x4/x8 BGA |
|
W3636A |
Пробник для DDR3 x16 BGA single die |
|
FuturePlus FS2352B |
Вставка для DDR3 2133 DIMM |
|
FuturePlus FS2354 |
Вставка для DDR3 1600 SODIMM |
|
FuturePlus FS2372 |
Вставка для DDR3 DIMM |
|
Наименование |
Описание |
|
FuturePlus FS2374 |
Вставка для DDR3 SODIMM |
|
FuturePlus FS2510 |
Вставка для DDR4 2500 DIMM |
|
FuturePlus FS2510AB |
Вставка для DDR4 3300 DIMM |
|
FuturePlus FS2512 |
Вставка для DDR4 1867 SODIMM |
