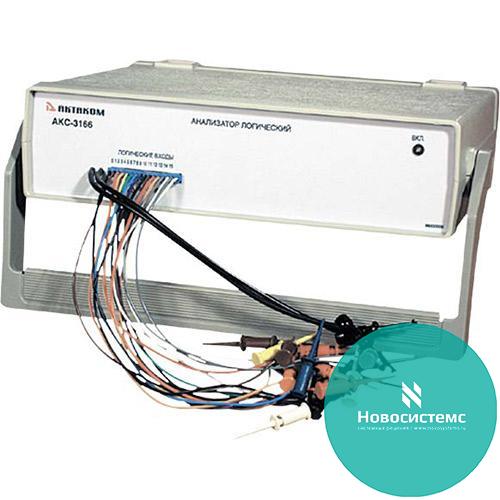

АКС-3166 логический анализатор

Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Буфер длиной 2М выборок на канал позволяет обеспечить высокую точность временных измерений достаточно длительных потоков данных. Гибкий набор вариантов синхронизации и шаблонов запуска позволяет обнаружить различные сбои в потоке данных, приводящие к нарушению работы аппаратуры. Данный анализатор обеспечивает нормальную работу с аппаратурой, имеющую различные логические пороговые уровни входных сигналов, т. к. пороги выбираются пользователем.

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию. Для управления программой пользователь может также использовать команды выпадающего меню главной панели.

• 16 каналов;
• Диапазон частот дискретизации 2 кГц…200 МГц;
• Длина записи 2М слова на канал;
• Регулировка размера предзаписи и послезаписи;
• Диапазон установки порогов срабатывания по входам ±2,5 В с дискретностью 20 мВ;
• Режимы запуска: по наличию шаблона данных, по длительности шаблона данных, по фронту любого бита данных, по шаблону данных и/или по фронту любого бита данных в различных комбинациях;
• Интерфейс связи с компьютером USB 1.1 и LPT (EPP);
• Профессиональные измерительные щупы позволяют легко и быстро осуществить подключение к контактам анализируемой платы.
