17ЛО2Х Электронно-лучевая трубка

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Осциллографическая трубка 17ЛО2Х выполняется с электростатическими фокусировкой и отклонением луча, прямоугольным экраном зеленого цвета свечения, квадрупольными линзами, шкалой беспараллаксного отсчета.

Трубка 17ЛО2Х осциллографическая имеет среднее время послесвечения и предназначена для визуальной регистрации электрических процессов. Климатическое исполнение УХЛ.

Технические данные Осциллографические трубки 17ЛО2Х

Электрические и светотехнические параметры при приемке и хранении

Наименование параметра, единица измерения	Норма			Примечание
Наименование параметра, единица измерения	не менее	номинал	не более	Примечание
Яркость свечения экрана,кд·м-2	50	-	-
Ширина вертикальной линии, мм
в центре и в точках 1	-	-	0,4	1
в точках 2	1	-	0,5	2
Ширина горизонтальной линии, мм
в центре и в точках 1	-	-	0,7	1
в точках 2	-	-	0,8	2
Напряжение модуляции, В		-	0,9В
Напряжение модулятора, запирающее, В	-80	-	-30	3
Напряжение первого фокусирующего електрода, В	600	-	800	3
Напряжение второго фокусирующего электрода, В	600	-	800	3
Геометрические искажения, %			2
Напряжение накала, В	-	6,3	-
Напряжение катода, В	-	-1500	-	4
Напряжение усиления отклонения, В	-	150	-	4
Напряжение первой коррекции усиления, В	-	-150	-	4
Напряжение второй коррекции усиления, В	0	-	150	4
Напряжение коррекции пятна, В	-50	-	50	4
Средний потенциал отклоняющих пластин, В	-	0	-
Напряжение четвертого анода, В	-	4000	-	4

Примечания:

1. Точки 1 (4 шт.) лежат на диагоналях экрана и отстоят от центра экрана на расстояниях 3/8 максимального размера рабочей части по диагонали.

2. Точки 2 (4 шт.) лежат на диагоналях экрана и отстоят от центра экрана на расстояниях 9/10 половины максимального размера рабочей части экрана по диагонали.

3. Измеряют относительно катода.

4. Измеряют относительно ускоряющего электрода.

Электрические и светотехнические параметры прибора осциллографическая трубка 17ЛО2Х, изменяющиеся в процессе эксплуатации.

Яркость свечения экрана, не менее 40 кд·м-2

Ширина вертикальной линии:

в центре и в точках 1, мм, не более 0,5

в точках 2, мм, не более 0,6

Ширина горизонтальной линии:

в центре и в точках 1, мм, не более 0,85

в точках 2, мм, не более 0,9

Напряжение модуляции, не более 0,98В.

Предельный электрический режим

Напряжение накала, не менее 5,7В

не более 6,9В

Напряжение четвертого анода, не менее 3800В

не более 4200В

Напряжение катода, не менее -1800В

не более -1300В

Напряжение модулятора, не менее -135В

не более -1В

Средний потенциал временных отключающих пластин, не менее -25В

не более 25В

Средний потенциал сигнальных: отклоняющих пластин, не менее -3В

не более 3В

Напряжение катод-подогреватель, не менее - 135В

не более 135В

Минимальная наработка 1500 ч.

Минимальный срок сохраняемости прибора осциллографическая трубка 17ЛО2Х при хранении в отапливаемом, хранилище или хранилище с регулируемыми влажностью и температурой или во всех местах хранения трубок, вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП, 12 лет.

Минимальный срок сохраняемости прибора трубка 17ЛО2Х в других местах хранения указан в табл.2.

Таблица 2

Места хранения	Минимальный срок сохраняемости, лет
Места хранения	в упаковке изготовителя	в составе незащищенной аппаратуры
Неотапливаемое хранилище	8	8
Навес	8	8
Открытая площадка	хранение не допускается	6

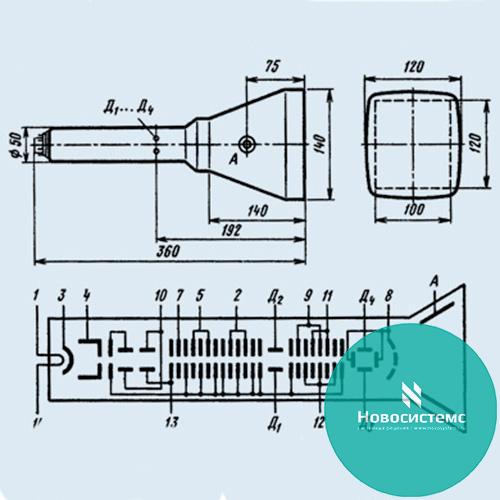

Габаритные размеры трубки 17ЛО2Х

Наибольшая длина 360 мм.

Наибольший размер экрана по диагонали 175мм.

Размер рабочего поля 100x120 мм.

Масса, не более 1,2 кг.

Драгоценных металлов не содержится

Содержание цветных металлов:

Никель и его сплавы - 13,53 г в приборе собранном.
