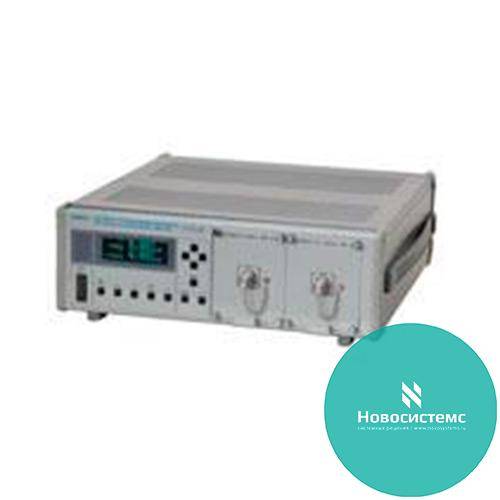

ОГ4-223 Источник излучения волоконно-оптический

Описание:

• Длины волн излучения 0,85; 1,31; 1,55 мкм
• Выходная мощность в режиме непрерывного немодулированного излучения не менее 5 мВт
• Предусмотрен режим амплитудной модуляции внешним сигналом с диапазоном частот от 0,1 до 10 МГц, внутренним – на частоте 270 Гц ± 1Гц

НАЗНАЧЕНИЕ

   Источник излучения ОГ4-223 предназначен для формирования оптического излучения заданной длины волны в оптическом волокне с целью передачи единицы величины оптической мощности совместно с ваттметром.

ПРИНЦИП ДЕЙСТВИЯ

   Принцип действия источника основан на формировании оптического излучения заданной длины волны в оптическом волокне с целью передачи единицы величины оптической мощности совместно с ваттметром.
   Источник конструктивно состоит из блока базового и трех сменных блоков-источников, работающих на разных длинах волн.
   В базовом блоке расположены блоки питания и управления прибором.
   Основные узлы источников состоят из следующих элементов: модуль излучателя, стабилизатор мощности, модулятор.
   Источник имеет два режима работы: модулированный и немодулированный.
   В режиме модуляции модулирующий электрический сигнал может подаваться с внутреннего генератора на частоте 270 Гц и с внешнего генератора Г4-164 в диапазоне от 0,1 до 10 МГц.
   Управление источником осуществляется кнопками, расположенными на передней панели (устройство управления и индикации), или с виртуальной панели ПЭВМ. Режимы работы источника и устанавливаемые параметры индицируются на графическом вакуумном люминесцентном индикаторе. Устройство управления МК (микроконтроллерное) предназначено для осуществления управления различными узлами источника, обработки и коррекции результатов измерения, а также поддержки протоколов связи по внешним интерфейсам (КОП и RS 232) c ПЭВМ. Непосредственная связь с внешними интерфейсами осуществляется через устройство связи с КОП. Устройство индикации КОП с помощью четырёх светодиодов отображает режимы работы интерфейса КОП.
   На входе источника стоят стандартные волоконно-оптические разъемы типа «FC-PC».
   Наличие интерфейса позволяет использовать прибор в автоматизированных системах с управлением от ПЭВМ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина волны излучения 0,85 ± 0,01; 1,31 ± 0,01; 1,55 ± 0,01 мкм
Ширина спектра по уровню 0,5 не более 5 нм
Выходная мощность в режиме непрерывного немодулированного излучения не менее 5 мВт
Нестабильность уровня выходной мощности излучения за 1 час не более 0,05 дБ

ОБЩИЕ ДАННЫЕ

• Диапазон рабочих температур 10–35 0С
• Относительная влажность воздуха при 30 0С не более 90 %
• Питание от сети переменного тока 220 ± 22 В; 50 ± 1 Гц
• Потребляемая мощность не более 60 ВА
• Габариты 368x392x130 мм
• Масса 15 кг
