Описание:

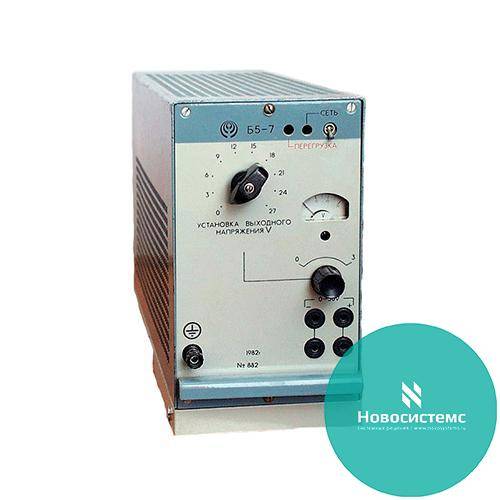

Б5-7 источник постоянного тока предназначен для питания радиоэлектронных устройств регулируемым стабилизированным напряжением постоянного тока.Сфера применения: разработка, производство и настройка радиоизмерительной аппаратуры.
Технические характеристики блоков питания Б5-7:
- Рабочий диапазон выходного напряжения - от 0 В до 30 В.
- Номинальный ток нагрузки - 3 А.
- Основная погрешность установки выходного напряжения для максимального значения - не более ±3%.
- Нестабильность выходного напряжения:
при изменении напряжения сети на 10% (для 50 Гц) и на 5% (для 400 Гц) - не более ±0,1%;
при изменении нагрузки на 100% - не более ±0,2%.
- Эффективное значение напряжения пульсаций Б5-7 - 1 мВ.
- Температурный коэффициент напряжения - не более 0,025%/°С.
- Дрейф выходного напряжения за 8 ч непрерывной работы - не более ±0,2% от максимального значения.
- Защита прибора от коротких замыканий и перегрузок срабатывает при превышении тока нагрузки на 10-60% от номинального значения 3 А.
- Допустимый коэффициент модуляции тока нагрузки в диапазоне частот от 20 Гц до 200 кГц - не менее 10%.
- Максимальный выброс выходного напряжения - не более 5 В.
- Число выбросов выходного напряжения - не более 5.
- Время установления выходного напряжения - не более 2 с.
- Полное выходное сопротивление источника Б5-7 - не более 2 Ом.
- Выходные гнезда прибора изолированы от корпуса.
- Электрическая прочность изоляции выходных цепей должна выдержать без пробоя:
напряжение 500 В постоянного тока;
напряжение 1200 В переменного тока.
- Сопротивление изоляции цепей прибора относительно корпуса - не менее 20 МОм; при повышенной влажности - не менее 1 МОм; при повышенной температуре - не менее 5 МОм.
- Потребляемая мощность - 250 В·А.
- Время непрерывной работы блока - 8 ч.
- Уровень напряжения радиопомех на зажимах прибора в диапазонах частот:
от 0,15 МГц до 0,5 МГц - не более 60 дБ (1000 мкВ);
от 0,5 МГц до 2,5 МГц - не более 54 дБ (500 мкВ);
от 2,5 МГц до 20 МГц - не более 46 дБ (200 мкВ).
- Среднее время безотказной работы - 1700 ч.
- Габаритные размеры источника питания - 130x232x466 мм.
- Масса блока питания Б5-7 - 11 кг.
Условия эксплуатации источников питания Б5-7:
- Температура окружающего воздуха - от +5° С до +40° С (от 278 К до 313 К).
- Относительная влажность при +30° С (303 К) - до 95%.
- Атмосферное давление - 750±30 мм рт. ст. (100±4 кН/м2).
- Напряжение сети питания - 220±22 В; 220±11 В.
- Частота сети питания - 50±0,5 Гц; от 388 Гц до 428 Гц.
- Содержание гармоник - не более 5%.
