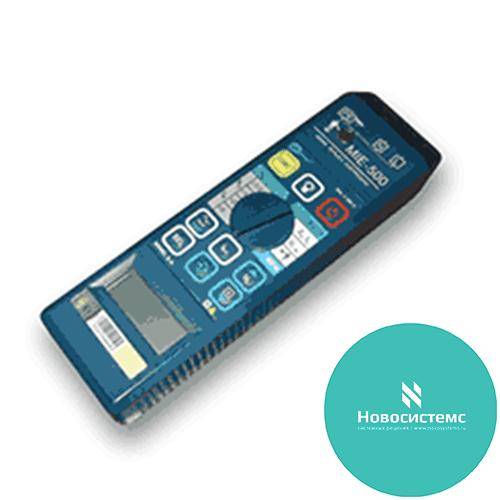

MIE-500

MIE-500
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Назначение и область применения MIE-500

Прибор MIE-500 предназначен для электромонтажников и энергетических служб предприятий, которые регулярно выполнят измерения. Удобство MIE-500 заключается в его многофункциональности. Например, один прибор можно использовать для контроля параметров работы всех видов защит. Он применяется в сетях системы с номинальным напряжением 220В.

Основные характеристики прибора MIE-500
  • измерение полного сопротивления петли "фаза-нуль";
  • вычисление значения ожидаемого тока короткого замыкания;
  • быстрая проверка целостности и правильности подключения нулевых проводников;
  • измерение сопротивления заземляющих устройств;
  • измерение напряжения прикосновения;
  • измерение параметров устройств защитного отключения (УЗО) типа АС и А;
  • создаваемый ток утечки, выбранный Пользователем:
  • синусоидальный (старт с положительного либо отрицательного полупериода);
  • постоянный пульсирующий (положительный или отрицательный);
  • измерение параметров отключения устройств защитного отключения обычного или селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
  • измерение времени отключения УЗО при токах, равных 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
  • выбор уровня безопасного напряжения прикосновения 25 или 50 В, а для УЗО селективного типа - 12,5 В;
  • память 500 результатов измерений;
  • передача данных в компьютер.

Измерение времени отключения УЗО (tA)
Диапазон измерения согласно IEC 61557 - от 0 мс до наибольшего значения
Тип выключателя
Установленная кратность
Диапазон отображения
Разрешение
Основная погрешность
Общего типа
0,5 IΔn
0 ... 200 мс
1 мс
± (2% и. в. + 1 ед. мл. разряда)
1 IΔn
2 IΔn
0 ... 150 мс
5 IΔn
0 ... 40 мс
Селективного
0,5 IΔn
0 ... 500 мс
1 IΔn
2 IΔn
0 ... 200 мс
5 IΔn
0 ... 150 мс

Измерение тока отключения УЗО (IA)
1) для синусоидального дифференциального тока (IA)
Диапазон измерения согласно IEC 61557 - (0,3...1,0) IΔn
Выбранный номинальный ток выключателя
Диапазон
Разрешение
Ток измерения
Основная погрешность
10 мА
3,3 ... 10 мА
0,1 мА
0,3 x IΔn...1,0 x IΔn
5% IΔn
30 мА
9,0 ... 30,0 мА
100 мА
33 ... 100 мА
1 мА
300 мА
90 ... 300 мА
500 мА
150 ... 500 мА

2) для дифференциального постоянного пульсирующего тока (IA)
Выбранный номинальный ток выключателя
Диапазон
Разрешение
Ток измерения
Основная погрешность
10 мА
4 ... 20 мА
0,1 мА
0,4 x IΔn...2,0 x IΔn
±10% IΔn
30 мА
12 ... 42 мА
0,4 x IΔn...1,4 x IΔn
±7% IΔn
100 мА
40 ... 140 мА
1 мА
300 мА
120 ... 420 мА

Измерение напряжения прикосновения (UB)
Диапазон измерения согласно IEC 61557 - 10 ... 50 В
Выбранный номинальный ток выключателя
Диапазон
Разрешение
Ток измерения
Основная погрешность
10 мА
0 ... 50 В
0,1 В
4 мА
± (0...10% и. в. + 5 ед. мл. разряда)
30 мА
12 мА
100 мА
40 мА
± (0...4% и. в. + 5 ед. мл. разряда)
300 мА
120 мА
500 мА
200 мА

Измерение полного сопротивления петли короткого замыкания (Zs)
Диапазон изменения
Разрешение
Основная погрешность
0,00 ... 9,99 Ом
0,01 Ом
± (2% и. в. + 3 ед. мл. разряда)
10,0 ... 99,0 Ом
0,1 Ом
100 ... 200 Ом
1 Ом
± (3% и. в. + 3 ед. мл. разряда)

Вычисление тока короткого замыкания (Iк)
Диапазон отображения
Разрешение
Основная погрешность
1,15 ... 9,99 А
0,01 А
Определяется по основной погрешности полного сопротивления петли короткого замыкания
10,0 ... 99,0 А
0,1 А
100 ... 999 А
1 А
1,00 ... 9,99 кА
10 А
10 ... 22,0 кА
100 А

Дополнительные технические характеристики измерителя MIE-500
Наименование параметра
Значение
Габариты (Ш x В x Г)
230 х 67 х 35 мм
Масса
0,4 кг
Дисплей
жидкокристаллический, 3 цифры высотой 14мм
Питание измерителя
два элемента питания LR6 (размер AA), алкалиновые
Температурный диапазон
0 ... +40°C
Температура хранения
-20 ... +60°C
Диапазон напряжений, при которых выполняются измерения УЗО и петли короткого замыкания
187 ... 250 В
Номинальная частота сети
50 Гц
Время до самовыключения
2 мин. (в режиме AUTO 3 мин.)
Класс изоляции
двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности
III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529
IP40
Стандарт качества
разработка, проект и производство согласно ISO 9001

Стандартная комплектация измерителя MIE-500
Наименование
Индекс
Зажим «Крокодил» изолированный жёлтый
115861040
Провод измерительный 1,2м с острым зондом желтый
113969058
Провод измерительный 1,2 м с острым зондом черный
113969050
Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00)
227292001
Кабель с сетевой вилкой UNI-SCHUKO (MRP-XXX, MIE-500)
112411315
Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак.
115399003
