Назначение:
Комплекс КДЗ-1 предназначен для работ, проводимых с целью диагностики качества контуров заземления различных объектов. Является переносным оборудованием, создающим ток и напряжение синусоидальной формы заданной частоты и измеряющим их действующие значения.
Комплекс КДЗ-1 позволяет:
- определить без вскрытия грунта трассы прокладки и глубину залегания заземлителей;
- определить трассы прокладки силовых и информационных кабелей внутри и вне зданий;
- определить наличие и качество связей заземляемого оборудования с заземляющим устройством;
- определить пути растекания тока короткого замыкания на землю;
- определить распределение токов и напряжений по заземляющему устройству при коротких замыканиях на землю;
- провести измерения значения сопротивления растеканию тока заземляющего устройства с учетом отходящих коммуникаций и без них;
- провести измерения напряжения прикосновения и шага.

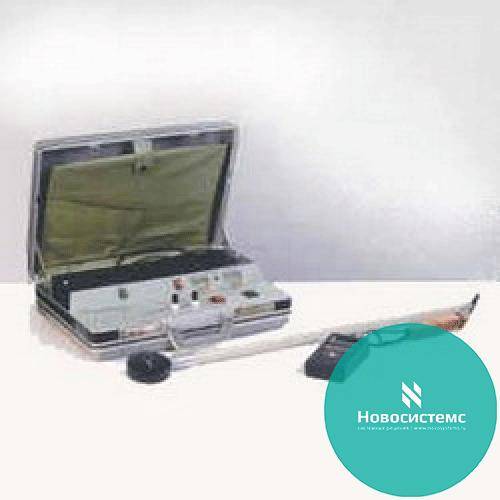

Комплекс КДЗ-1 функционально состоит из двух составных частей:
- генератор синусоидального тока ГСТ 200/400 М;
- измеритель напряженности магнитного поля и напряжения ИМПН 50/200/400.
Генератор предназначен для создания на объекте испытаний переменного тока заданной частоты и измерения действующего значения тока.
Измеритель предназначен для измерения действующего значения напряжения при частоте 57 Гц, 211 Гц, 419 Гц и определения наличия магнитного поля.
Комплекс КДЗ-1 работает в двух режимах:
- режим 1 - режим измерения действующего значения напряжения и тока на объекте испытаний;
- режим 2 - режим индикации магнитного поля на объекте испытаний.
Сертификат Госстандарта России RU.C.34.003.А №18288 действителен до 01.08.2009г.
Внесен в Государственный реестр средств измерений под № 18764-04.
Внесен в Государственный реестр средств измерений под № 18764-04.
Основные технические характеристики КДЗ-1:
Наименование параметра | Значение |
Частота генерируемого переменного напряжения и тока (при плавной регулировке ± 2 Гц), Гц | 57 ± 1 211 ± 2 419 ± 4 |
Максимальное действующее значение генерируемого переменного напряжения в режиме холостого хода, В, не менее
| 15 35 |
Диапазон измерения действующего значения генерируемого переменного тока в нагрузке
| от 0,5 до 7 от 20 до 400 |
Предел допускаемого значения относительной погрешности измерения действующего значения генерируемого переменного тока в нагрузке при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более | 15 |
Диапазоны частоты измеряемого действующего значения переменного напряжения по уровню минус 3дБ, Гц
| 57 ± 1 211 ± 2 419 ± 4 |
Диапазон измеряемого действующего значения переменного напряжения
| от 20 до 1999 от 2,0 до 199,9 |
Предел допускаемого значения относительной погрешности измеряемого действующего значения переменного напряжения при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более | 15 |
Температурная нестабильность отношения измеренного действующего значения напряжения к измеренному действующему значению тока в рабочем диапазоне температур, %, не более | 3 |
Действующее значение переменного тока срабатывания защиты при перегрузке, А
| 7,3 ± 0,3 1,4 ± 0,3 |
Потребляемая мощность, В А, не более | 150 |
Питание | от сети напряжением 220 (±22) В, частотой 50Гц |
Габаритные размеры, мм, не более
| 465х400х125 170х90х55 130х35 1000 1500 850 |
Масса, кг, не более | 15 |
Условия эксплуатации комплекса КДЗ-1:
- Температура окружающего воздуха от 0 до +35°С
- Относительная влажность воздуха 80%
- Атмосферное давление от 630 до 795 мм рт. ст.
Комплект поставки:
- Генератор синусоидального тока ГСТ 200/400М - 1шт
- Измеритель напряженности магнитного поля и напряжения ИМПН 50/200/400 - 1шт
- Зажим контактный - 3шт
- Регистратор - 1шт
- Датчик напряженности магнитного поля - 1шт
- Ручка - держатель - 1шт
- Кабель соединительный - 1шт
- Кабель измерительный - 1шт
- Сумка - 1шт
- Руководство по эксплуатации - 1шт
- Методика поверки комплекса для диагностики качества контуров заземления “КДЗ-1” - 1шт
- Методические указания по контролю состояния заземляющих устройств электроустановок - 1шт
- Инструкция по обследованию ЗУ подстанции (ОРУ) - 1шт
- Сборник извлечений из нормативных документов РФ “Заземляющие устройства” - 1шт
- Копия Сертификата об утверждении типа средств измерений - 1шт
