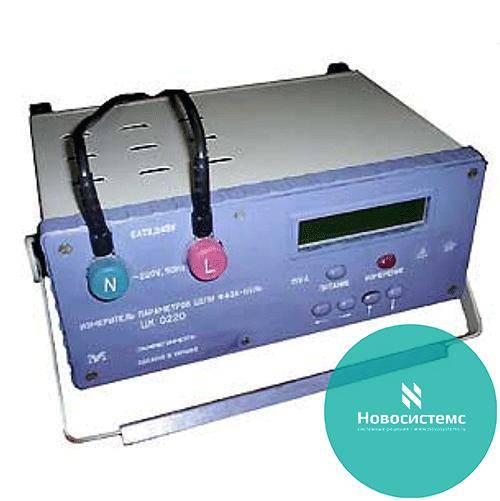

ЦК0220 измеритель параметров цепи фаза-нуль

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

22 700 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Измеритель параметров цепи фаза-нуль ЦК0220 измеряет:

Реальный ток короткого замыкания (Ік.з.) в диапазоне 10 – 10000А с погрешностью ±5% от измеряемой величины;
Полное сопротивление (Z) в диапазоне 0,022 – 22 Ω с погрешностью ±5% от измеряемой величины;
Напряжение переменного тока (V) в диапазоне 180 – 245V с погрешностью ±1% от измеряемой величины в цепях фаза-нуль и фаза-заземление частоты 50, 60 Гц, в которых:
Коэффициент искажения синусоидальной кривой напряжения имеет предельно допустимое значение по ГОСТ 13109-97 Кv=12%;
Угол сдвига фаз между током и напряжением может иметь значение от 0 до 60 электрических градусов.

Измеритель параметров цепи фаза-нуль ЦК0220 производит:

Расчёт и индикацию значений цепи:
Активного сопротивления R;
Реактивного сопротивления X;
Угла сдвига фаз φ
Микроконтроллерное управление и обработку информации;
Автоматическое отключение прибора от сети питания при появлении во внешней цепи падения напряжения, превышающего 20V, снижении напряжения меньше 180V, или превышении больше 245V;

Измеритель параметров цепи фаза-нуль ЦК0220 имеет:

Резистор ограничения тока 0,1 Ом;
Символьный дисплей с подсветкой;
Память до 10 результатов измерений (U, Ік.з, A, Z, R, X, Ф);
Питание от измеряемой сети;
Класс защиты ІІ по ГОСТ 26104;
Категорию монтажа ІІ и степень загрязнения І по ГОСТ Р51350

Условия эксплуатации измерителя параметров цепи фаза-нуль ЦК0220:

По условиям эксплуатации и транспортирования прибор относится к группе 4 по ГОСТ 22261 (рабочий диапазон температур от минус 10 до плюс 40 °С и относительной влажности 90% при 30 °С.)

Прибор ЦК0220 надёжен, прост и безопасен в обращении, измерения могут производиться одним оператором.
Применение прибора ЦК0220 избавит Вас от непредвиденных обстоятельств, связанных с неправильным выбором предохранителей автоматов защиты и других средств отключения силовых цепей, в случае возникновения коротких замыканий.

ЦК0220 комплектуется руководством по эксплуатации, футляром и соединительными проводами, которые обеспечивают безопасное подключение измерителя к сети без снятия напряжения.

Измеритель ЦК0220 разработан взамен приборов Щ41160 и ЭК0200.
