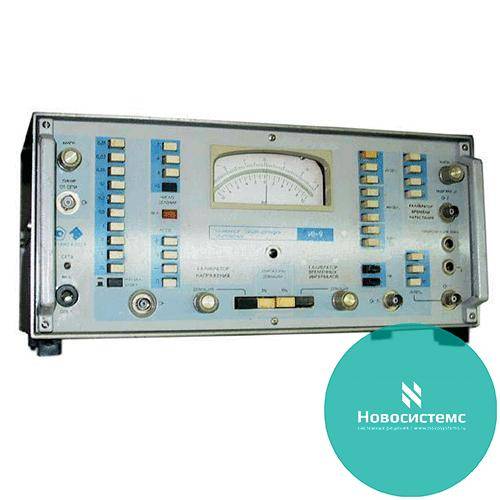

И1-9 калибратор осциллографов импульсный
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Прибор И1-9 предназначен для поверки и калибровки коэффициента отклонения, ПХ-канала вертикального отклонения, длительности развертки и для синхронизации от сети осциллографов с полосой пропускания до 100 МГц
Состоит из трех основных устройств; калибраторов напряжения, временных интервалов и времени нарастания.
Основные данные И1-9
Калибратор напряжения
Форма сигнала - прямоугольные импульсы положительной полярности
Амплитуда 30*10-6-100 В с дискретностью установки Uк = (lm*10n) В, где l = 3, 4, 5, 6, 8, 10; n = -5, -4 -3, -2, -1, 0
Погрешность установки в режиме калибровки (на нагрузке 1 МОм) ±2,5*10-3Uк+3 мкВ
Девиация напряжения калибровки: ±3, ±10%
Погрешность установки. ±0,135, ±0,45% (при девиации ±3, ±10 % соответственно)
Калибратор временных интервалов
Форма сигнала - остроконечный импульс, синусоидальная
Период, с:
импульсный 100*10-9-10
синусоидальный 10*10-9-50*10-9
Погрешность установки периода повторения в режиме калибровки 10-4 Тк
Девиация остроконечных импульсов: ±3, ±10 %
Погрешность ±0,135, ±0,45% (при девиации ±3, ±10 % соответственно)
Амплитуда 1 В (Rн = 50 Ом)
Калибратор времени нирастания
Форма сигнала - прямоугольный импульс
Время нарастания 1*10-9 с
Амплитуда 0,36-0,44 В (Rн =50 Ом, плавно регулируемая)
Период: 10-8, 10-5, 10-4, 10-3, 10-2, 1 с
Выброс на вершине импульса 5 %
Неравномерность: 5% ( за 5 нс), 2 % (за 5-10 нс), 1% (после 10 нс)
Калиброванные амплитуда и временные интервалы
Габаритны 360X160X200 мм
Масса И1-9 7 кг
