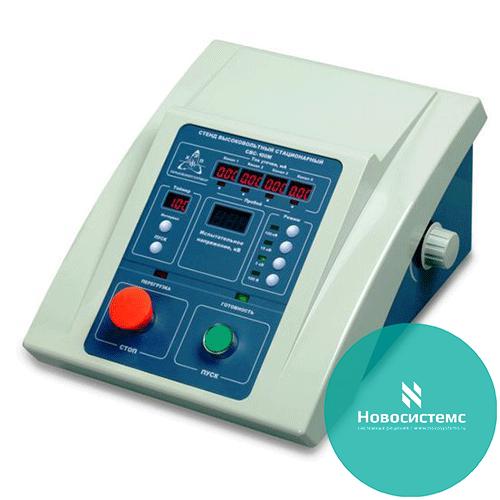

СВС-100M Стенд высоковольтный стационарный


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Стенд высоковольтный стационарный СВС-100М предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 100 кВ.

Технические Данные

Параметры СВС-100М:

Параметр Значение
Напряжение питающей сети однофазного переменного тока, В 220±22
Частота питающей сети, Гц 50±2
Наибольшая потребляемая мощность, кВА, не более 2
Количество источников высокого переменного напряжения 2
Наибольшее выходное напряжение, кВ 50
Диапазоны измерения напряжения переменного тока, кВ 0,1; 3; 15; 100
Приведенная погрешность измерения напряжения в каждом из диапазонов, %, не более 3
Наибольший выходной ток, мА 50
Максимальный измеряемый ток на канале, мА 9,99
Количество электродов (каналов) испытательной ванны, шт. 4
Габаритные размеры ванны Д×Ш×В, мм 390х820х390
Масса ванны в сухом состоянии, кг, не более 10
Габаритные размеры блока управления Д×Ш×В, мм 390х320х200
Масса блока управления, кг 14
Габаритные размеры блока высокого напряжения Д×Ш×В, мм 390х370х330
Масса блока высокого напряжения, кг 25
Общая масса стенда, кг, не более 90
Площадь, занимаемая стендом (рекомендуемая, не менее), м2 2х3
Средний срок службы, лет 10

Условия Эксплуатации

Аппарат рассчитан для эксплуатации в отапливаемых помещениях при следующих условиях:

Параметр Значение
Температура окружающей среды, °С от 1 до +40
Относительная влажность, %, не более 80 при температуре +25 °С
Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

Обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В. Оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В.

Комплект Поставки

Наименование Количество
Блок управления 1
Испытательная ванна (в сборе) 1
Блок высоковольтный БВИЭГ-100М с кабелем подключения (в сборе) 1
Блок высоковольтный БВИЭГ-100М2 с кабелем подключения (в сборе) 1
Кабель сетевого питания (длина 1,8 м) 1
Кабель измерительных сигналов (длина 4 м) 1
Кабель с фонарем и концевиком 1
Провод высоковольтный (длина 4 м) 2
Провод заземления (длина 4 м) 3
Вставка плавкая ВП2 –1 (250 В, 5 А) 2

Документация
Руководство по эксплуатации 1
Метрологическая аттестация ГП "Харьковстандартметрология"  Опционально*

* Метрологическая аттестация проводится в соответствии с документом “Испытательная установка. Программа и методика аттестации. ПМА 29-4/1992”, утвержденной Минэнерго и Госстандартом Украины 06.07.92 г.
