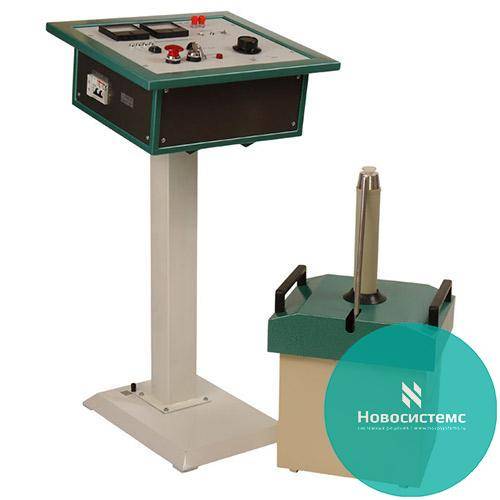

СВС-50 - Стенд высоковольтный стационарный


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
270 985 руб.
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Стенд высоковольтный стационарный СВС-50 (в дальнейшем – «стенд») предназначен для:

  • испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 50кВ.
  • испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.

1.2. Стенд предназначен для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от плюс 5° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

1.3. Для работы с аппаратом требуется два оператора, имеющих допуск к работе с электроуста-новками с напряжением свыше 1000 В.

Технические данные:

2.1. Питание –однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц

2.2. Потребляемая мощность, не более, ВА, - 500

2.3. Количество источников высокого напряжения - 2

Таблица 1

Параметр

Тип источника

БВИ-50

БВИ-1



Наибольшее выходное переменное напряжение, кВ

50

1











Наибольший выходной ток, мА



26(при испытании в режиме Перчатки и боты)

10 (при испытании в режиме 3кВ)

10 (при испытании в режиме 50кВ)

10



Габаритные размеры, мм

290х315х675

Встроен в БУ



Масса, кг

35





2.4. Параметры испытательной ванны:

  • количество испытательных электродов - 4
  • габаритные размеры (с подставкой), мм, - 670х470х1120
  • масса в сухом состоянии, кг, не более - 10

2.5. Приведенная погрешность измерения встроенного измерителя напряжения, %, не более - 3

2.6. Приведенная погрешность измерения встроенного измерителя тока, %, не более - 3

2.7. Параметры высокопотенциального измерителя тока ИТВР-4:

  • предел измерения (переменного тока), мА, -10
  • приведенная относительная погрешность измерения, %, не более - 3

2.8. Площадь, занимаемая аппаратом (рекомендуемая), м2 , - 4

2.9. Масса оборудования, кг, не более, - 100

2.10. Срок службы оборудования аппарата -10 лет
