Описание:

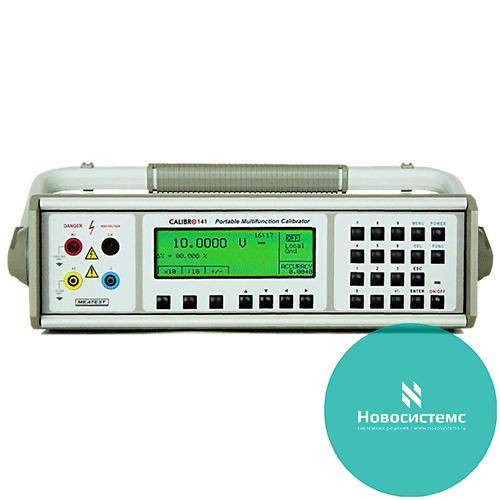

Многофункциональный калибратор Calibro 141 предназначен для применения в качестве эталона электрических величин в калибровочных лабораториях, отделах качества и на производственных линиях. Модель Calibro 141 позволяет легко калибровать вольтметры в диапазоне напряжений до 750 В, амперметры в диапазоне токов до 2 А, диапазоны измерения сопротивления в мультиметрах и промышленные модули контроля. Интерфейс RS-232 обеспечивает возможность встраивания калибратора в автоматизированные калибровочные и испытательные системы.
Калибратор Calibro 141 может работать под управлением прикладного программного обеспечения Meatest, такого как WinQbase и Caliber. Версия Calibro 141R содержит встроенный программируемый имитатор резистивных датчиков температуры, обеспечивающий имитацию датчиков температуры на базе Pt/Ni.
Особенности прибора
- Диапазон напряжений — 0…750 В постоянного или переменного тока с неопределенностью 0,01%
- Диапазон токов — 0…2 А постоянного или переменного тока с неопределенностью 0,02%
- Синусоидальный выходной сигнал
- Декадный магазин постоянных эталонных сопротивлений от 10 Ом до 100 МОм с неопределенностью 0,02%
- Имитация датчиков температуры на базе термопар типа R, S, B, J, T, E, K, N в диапазоне температур -250…1850 °C
- Имитация резистивных датчиков температуры (опция)
- Автоматическая компенсация холодного спая термопары с помощью внутреннего датчика Pt100
- Напряжение питания 115/230 В, 50/60 Гц
- Интерфейс RS-232 (в качестве опции — IEEE 488)
- Удобное управление, большой дисплей
- Масса 8 кг
Технические характеристики
Постоянное и переменное напряжение
| Диапазон | % от значения + % от диапазона | % от значения + % от диапазона | % от значения + % от диапазона |
| Пост. ток | 20…200 Гц | 200…1000 Гц |
| 0…10 мВ* | 0,05 + 0,0 + 10 мкВ | 0,20 + 0,05 + 20 мкВ | 0,20 + 0,10 + 20 мкВ |
| 10…100 мВ | 0,01 + 0,001 + 10 мкВ | 0,10 + 0,03 + 20 мкВ | 0,15 + 0,05 + 20 мкВ |
| 100 мВ…1 В | 0,008 + 0,002 | 0,05 + 0,005 | 0,07 + 0,01 |
| 1…10 В | 0,008 + 0,002 | 0,05 + 0,005 | 0,07 + 0,03 |
| 10…100 В | 0,015 + 0,004 | 0,05 + 0,01 | 0,07 + 0,03 |
| 100…750 В | 0,018 + 0,004 | 0,03 + 0,02 | 0,10 + 0,03 |
| * Пост. напряжение от 0 мкВ, перем. напряжение от 1 мВ |
Постоянный и переменный ток
| Диапазон | % от значения + % от диапазона | % от значения + % от диапазона | % от значения + % от диапазона |
| Пост. ток | 20…200 Гц | 200…1000 Гц |
| 1…200 мкА | 0,05 + 0,0 + 20 нА | 0,25 + 0,0 + 20 нА | 0,30 + 0,10 + 20 нА |
| 200 мкА…2 мА | 0,025 + 0,005 | 0,10 + 0,01 | 0,20 + 0,05 |
| 2…20 мА | 0,015 + 0,003 | 0,07 + 0,005 | 0,20 + 0,05 |
| 20…200 мА | 0,015 + 0,003 | 0,07 + 0,005 | 0,20 + 0,05 |
| 200 мА…2 А | 0,015 + 0,005 | 0,1 + 0,005 | 0,25 + 0,05 |
| При использовании токовой катушки «опция 140-50» следует добавить неопределенность установленного значения тока 0,3 % к значению, указанному в приведенной выше таблице. Выходной ток умножается на 25/50. |
Имитация датчиков температуры на базе термопар
| Тип | R, S, B, J, T, E, K, N |
| Диапазон температур | -250…+1820 °C |
| Неопределенность | 0,4…3,2 °C |
| Температурная шкала | ITS 90, IPTS 68 |
Ручная и автоматическая компенсация температуры холодного спая
Выход генератора
| Форма сигнала | Прямоугольная с фиксированным размахом 5 В |
| Диапазон частот | 0,1 Гц…2 МГц |
| Разрешение по частоте | 5 1/2 разряда |
Сопротивление
| Номинальное значение | Погрешность (в % от значения) |
| 10 Ом | 0,03 + 10 мОм |
| 100 Ом | 0,05 |
| 1 кОм | 0,02 |
| 10 кОм | 0,02 |
| 100 кОм | 0,02 |
| 1 МОм | 0,05 |
| 10 МОм | 0,05 |
| 100 МОм | 0,2 |
Погрешность имитации резистивных датчиков температуры (только для версии Calibro·141R)
| Диапазон температур | Pt100-Pt200 | Pt201-Pt1000 | Диапазон температур | Ni100-Ni200 | Ni201-Ni1000 |
| -200,0…0,0 °C | 0,2 °C | 0,2 °C | -60,0…0,0 °C | 0,2 °C | 0,1 °C |
| 0,1…+850,0 °C | 0,2 °C | 0,2 °C | 0,1 °C…+300,0 °C | 0,1 °C | 0,1 °C |
