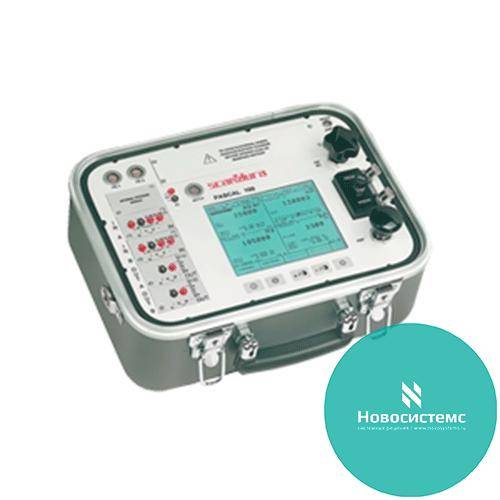

Pascal 100 – Многофункциональный калибратор


Производитель:

Требуется уточнить цену
Купить >>
Добавить в сравнение
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги

Описание:

Основные функции

  • Измерения давления от -0,9 до 21 бара с внутренними датчиками (до 700 бар с внешними датчиками)
  • Измерение напряжения (до 80 В) и частоты (с пределом 50 кГц)
  • Измерение и моделирование тока (до 100 мА)
  • Измерение сопротивления до 10 кОм
  • Предоставление отчётов посредством прямого подключения к любому последовательному принтеру
  • Модульная концепция: до 2-х входных и 2-х выходных модулей для измерений/моделирования электрических сигналов/температуры, до 6-ти датчиков давления (4 внутренних + 2 внешних)
  • Внутренний генератор вакуума
  • Возможность установки разрешения, фильтров, и масштаба
  • Автоматическое пошаговое генерирование
  • Большой дисплей с сенсорным экраном, удобным пользовательским интерфейсом и простым конфигурированием настроек
  • Функции для исполнения специфических приложений
  • Большой объём памяти для хранения процедур калибровки, данных, и отчётов
  • Прочный, небольшой корпус превосходно подходит для полевых условий работы
  • Интерфейс для подключения к ПК: RS-232

Особенности

  • Генерирование давления с помощью встроенного насоса от -0,9 бар до 21 бара с возможностью прецизионной настройки
  • Генерация напряжения/тока ( до 20 В/ 20 мА)
  • Измерение/моделирование температуры в диапазонах подавляющего большинства резистивных датчиков и термопар вплоть до 2000 градусов Цельсия
  • Возможность калибровки источников импульсных сигналов диапазоне от 1 до 999999 импульсов
  • 4 канала позволяют проводить до четырех измерений одновременно
  • Защитные клапаны превышения давления для сенсоров низких диапазонов
  • Калибровка большого количества типов измерительных датчиков: манометров цифровых и аналоговых, датчиков давления (в том числе дифференциальных и с частотным выходом); конвертеров, реле давления, предохранительных клапанов, позиционеров, вольтметров, миллиамперметров, умножителей/делителей, декадных магазинов, импульсных измерителей/генераторов, контроллеров, регистраторов температуры (термографов); термопар, резистивных датчиков, тепловых выключателей
  • Встроенная система анализа условий окружающей среды (барометрическое давление, температура среды, относительная влажность в %)
  • Специальное ПО Pascal Link позволяет подготавливать отчеты по результатам испытаний в формате А4+автокалибровка+настройка передачи данных
  • Встроенный комплект батарей на 8 часов непрерывной работы
  • Стандартный соединитель для всех внешних датчиков давления производства компании Scandura(о внешних датчиках см. таблицу 2)

В стандартную комплектацию ScanduraPascal 100 включены:

  • Прибор Pascal 100
  • Внешнее зарядное устройство
  • Набор для электрических измерений (код 241027)
  • Набор для пневматических измерений (код 241027/241029 только для высокого давления)
  • ПО для отчётов по испытаниям
  • Сертификат соответствия
  • Отчёт о проведении калибровки
  • Руководство по эксплуатации

Дополнительные опции

  • Датчик параметров окружающей среды
  • Сепаратор жидкости, модель NL
  • Сертификат калибровки, выданный аккредитованной лабораторией (SIT*)
  • Ручной насос давления, модель: GHM: диапазон 0 – 300 бар GHM-H: диапазон 0 – 400 бар GHH: диапазон 0 – 700 бар Среда: масло для гидравлических систем * SIT = Сертификационная организация калибровочных лабораторий Италии.
Набор для электрических измерений Код комплекта 241027 Набор для пневматических измерений (только до 7 бар) Код 241028
N.4 Гибкие микропровода с силиконовой изоляцией N.2 Переходник нар. диаметр 6 мм х ¼ “ NPT
N.2 Зажимы типа «крокодил» N.2 Переходник нар. диаметр 6 мм х 1/8 “ NPT
N.2 Предохранители с задержкой срабатывания (противопожарные) N.2 Переходник нар. диаметр 6 мм х ¼ “ NPT
N.5 Сверхминиатюрные предохранители N.2 Муфта-крестовина нар. диаметр 6мм
  N.2 Муфта-тройник нар. диаметр 6 мм
  N.1 Гибкий красный ПВХ шланг, н. д. 6 мм
  N.2 Соединитель (штырьковый)
Набор для пневматических измерений высокого давления (до 21 бара) Код 241029
N.1 Латунная муфта-тройник с гайками для трубки наружным диаметром 6 мм
N.1 Переходник нар. диаметр 6 мм х 1/8” BSP F
N.1 Переходник нар. диаметр 6 мм х ¼” BSP F
N.1 Химически нейтральный гибкий шланг из материала Rilsan, диаметр 6 мм – 1,5 м
N.2 Соединитель (штырьковый)

  *NPT – нормальная трубная резьба

BSP - британская трубная коническая резьба

РУКОВОДСТВО ПО ЗАКАЗУ




Таблица 1. Внутренние датчики*


Тип Диапазон Точность (% от полной шкалы) Погрешность (% от полной шкалы) Типичное разрешение Примечание
Манометрические
701G 0 – 7 бар 0,015 0,025 0,1 мбар 1,2,3
212G 0 – 21 бар 0,015 0,025 0,1 мбар 1,2,3
060G -60 – 60 мбар 0,1 0,15 0,01 мбар 1,2,3
500G -500 – 500 мбар 0,015 0,025 0,01 мбар 1,2,3
151G -900 – 1500 мбар 0,015 0,025 0,01 мбар 1,2,3
Абсолютные
151A 0 – 1500 мбар 0,015 0,025 0,01 мбар 1,2,3
251A 0 – 2500 мбар 0,015 0,025 0,01 мбар 1,2,3
501A 0 – 5 бар 0,015 0,025 0,1 мбар 1,2,3
701A 0 – 7 бар 0,015 0,025 0,1 мбар 1,2,3
212A 0 – 21 бар 0,015 0,025 0,1 мбар 1,2,3



Таблица 2. Внешние датчики*


Тип Диапазон Точность (% от полной шкалы) Погрешность (% от полной шкалы) Типичное разрешение Примечание
Манометрические
PSP-1/1,5 -900 – 1500 мбар 0,015 0,015 0,01 мбар 1,2,3
PSP-1/8 -1 – 7 бар 0,015 0,015 0,1 мбар 1,2,3
PSP-1/22 -1 – 21 бар 0,015 0,015 0,1 мбар 1,2,3
PSP-1/50 0 – 50 бар 0,015 0,015 1 мбар 1,2,3
PSP-1/100 0 – 100 бар 0,015 0,015 1 мбар 1,2,3
PSP-1/200 0 – 200 бар 0,07 0,09 10 мбар 1,2,3
PSP-1/400 0 – 400 бар 0,07 0,09 100 мбар 1,2,3
PSP-1/700 0 – 700 бар 0,07 0,09 100 мбар 1,2,3
Абсолютные
PSP-1/1,5A 0 – 1500 мбар 0,015 0,015 0,01 мбар 1,2,3
PSP-1/2,5A 0 – 2500 мбар 0,015 0,015 0,01 мбар 1,2,3
PSP-1/81A 0 – 81 бар 0,015 0,015 1 мбар 1,2,3

* Другие диапазоны возможны по запросу

1 Технические характеристики действуют в течение одного года

2 Температурное влияние: 0,002% от показаний/(t – tc) при t: -10 ºС ≤ t ≤ 19 ºС и 23 ºС ≤ t ≤ 50 ºС и tc = 20 ºС

3 Пневматический соединитель: в зависимости от конкретной модели прибора Pascal 100

Технические характеристики

Электропитание 100–240 В переменного тока 50– 60 Гц
Комплект батарей NiMH (никелевые металлогидридные)
Зарядное устройство встроенное
Длительность работы от батарей 8 часов при типичной работе
Дисплей 320 х 240 точек
Клавиатура                         сенсорный экран + 5 кнопок
Размеры PASCAL 100: 330 x 270 x 170 мм
Вес PASCAL 100: приблизительно 5 кг
IP защита PASCAL 100: IP 65 (крышка закрыта)
IP 54 (крышка открыта)
Рабочая температура -10 – 50 ºC
Рабочая влажность 10 % - 90 % без конденсата
Влажность хранения 0 % - 90 % без конденсата



Информация для заказа:

  • Pascal 100 - многофункциональный калибратор
  • Pascal 100/IS - взрывозащищенный многофункциональный калибратор
