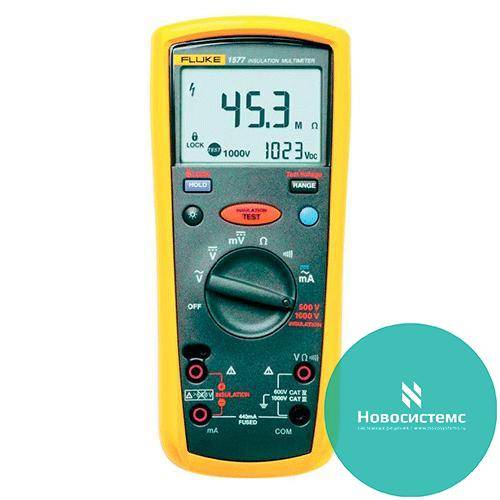

Особенности мультиметра Fluke 1577:
Тестовое напряжение в режиме измерения сопротивления изоляции: 50 В, 100 В, 250 В, 500 В, 1000 В
|
*
|
|
Тестовое напряжение в режиме измерения сопротивления изоляции: 500 В, 1000 В
|
|
*
|
Измерение сопротивления изоляции: 0.01 МОм ... 2.0 ГОм
|
*
|
|
Измерение сопротивления изоляции: 0.1 МОм ... 600 МОм
|
|
*
|
Автоматический разряд емкостного потенциала
|
*
|
*
|
Функция сглаживания показаний в режиме измерения сопротивления изоляции - «Smoothing mode»
|
*
|
|
Частота
|
*
|
|
Емкость
|
*
|
|
Тест диодов
|
*
|
|
Температура
|
*
|
|
Min/Max
|
*
|
|
Фильтр НЧ для работы с приводами со встроенным частотным регулированием (VSD)
|
*
|
|
Переменное / постоянное напряжение
|
*
|
*
|
Постоянное напряжение, мВ
|
*
|
*
|
Сила постоянного / переменного тока, мА
|
*
|
*
|
Сопротивление (0.1 Ом ... 50 МОм)
|
*
|
*
|
Прозвонка
|
*
|
*
|
Щуп с кнопкой дистанционного запуска теста, тестовые щупы и зажимы типа «Крокодил»
|
*
|
*
|
Термопара K-типа в комплекте
|
*
|
|
Прочный и удобный кейс
|
*
|
*
|
Автоотключение питания
|
*
|
*
|
Измерение действующего значения (True-RMS)
|
*
|
*
|
Большой дисплей с подсветкой
|
*
|
*
|
Обнаружение напряжения (> 30 В) в тестируемой цепи в режиме измерения сопротивления изоляции для дополнительной защиты пользователя
|
*
|
*
|
Категории электробезопасности Кат. III 1000 В и Кат. IV 600 В
|
*
|
*
|
Технические характеристики мультиметра Fluke 1577:
Постоянное напряжение
|
Максимальное напряжение:
Точность:
Максимальное разрешение:
|
1000 В
Fluke 1577: ±(0.2%+2)
Fluke 1587: ±(0.09%+2)
0.001В
|
Переменное напряжение
|
Максимальное напряжение:
Точность:
Частотный диапазон:
Максимальное разрешение:
|
1000 В
Fluke 1577: ±(2%+3)
Fluke 1587: ±(2%+3)
Fluke 1587: 5КГц*
*с фильтром НЧ; 3дБ @ 800 Гц
0.1 мВ
|
Постоянный ток
|
Максимальный ток:
Точность по току:
Максимальное разрешение:
|
400 мА
Fluke 1577: ±(1.0%+2)
Fluke 1587: ±(0.2%+2)
0.01 мА
|
Переменный ток
|
Максимальный ток:
Точность по току:
Максимальное разрешение:
|
400 мА
Fluke 1577: ±(2.0%+2)*
Fluke 1587: ±(1.5%+2)*
* В диапазоне 1КГц
0.01 мА
|
Сопротивление
|
Максимальное сопротивление:
Точность:
Максимальное разрешение:
|
50 МОм
Fluke 1577: ±(1.2%+2)
Fluke 1587: ±(0.9%+2)
0.1 Ом
|
Емкость (только Fluke 1587)
|
Максимальная емкость:
Точность:
Максимальное разрешение:
|
9,999 мкФ
±(1.2%+2)
1 нФ
|
Частота (только Fluke 1587)
|
Максимальная частота:
Точность:
Максимальное разрешение:
|
100 КГц
±(0.1%+1)
0.01 Гц
|
Измерение температуры (только Fluke 1587)
|
-40.0 °C ... 537 °C
-40.0 °F ... 998 °F
|
в зависимости от характеристик термопары.
|
Тест диодов (только Fluke 1587)
|
Диапазон:
Разрешение:
Точность:
|
6 В
1 мВ
±(2 % + 1)
|
Измерение сопротивления изоляции
Тестовый ток
|
1 мА
|
Тестовое напряжение
|
Fluke 1577: 500, 1000 В
Fluke 1587: 50, 100, 250, 500, 1000 В
|
Максимальное сопротивление при тестовом напряжении 1000В
|
Fluke 1577: 600 МОм
Fluke 1587: 2 ГОм
|
Максимальное разрешение при тестовом напряжении
|
50 В: 0.01 МОм
100 В: 0.01 МОм
250 В: 0.1 МОм
500 В: 0.1 МОм
1000 В: 0.1 МОм
|
Точность при тестовом напряжении
|
50 В: ±(3 % + 5)
100 В: ±(3 % + 5)
250 В: ±(1.5 % + 5)
500 В: Fluke 1577: ±(2.0 % + 5)
Fluke 1587: ±(1.5 % + 5)
1000 В: Fluke 1577: ±(2.0 % + 5)
Fluke 1587: ±(1.5 % + 5) до 600 МОм,
±(10 % + 3) свыше 600 МОм
|
Требования к окружающей среде
Диапазон рабочих температур
|
-20 °C ... +55 °C
|
Температура хранения
|
-40 °C ... +60 °C
|
Отн. влажность (без образования конденсата)
|
0% - 95% (10 °C - 30 °C)
0% - 75% (30 °C - 40 °C)
0% - 40% (40 °C - 55 °C)
|
Рабочая высота
|
2000 м
|
Соответствие стандартам безопасности
Защита от перегрузок
|
Кат. III 1000 В и Кат. IV 600 В
|
В соответствии со стандартами
|
ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04, и IEC/EN 61010-1 2-е издание
|
Дополнительные характеристики
Габаритные размеры
|
203 x 100 x 50 мм (с чехлом)
|
Вес
|
624 гр
|
Срок службы алкалиновых батарей
|
В режиме мультиметра:
В режиме измерения сопротивления изоляции:
|
1000 часов
Измеритель может выполнить до 1000 тестов сопротивления изоляции (тестовое напряжение 1000В, сопротивление 1 МОм) на свежих батареях при комнатной температуре.
|
|
