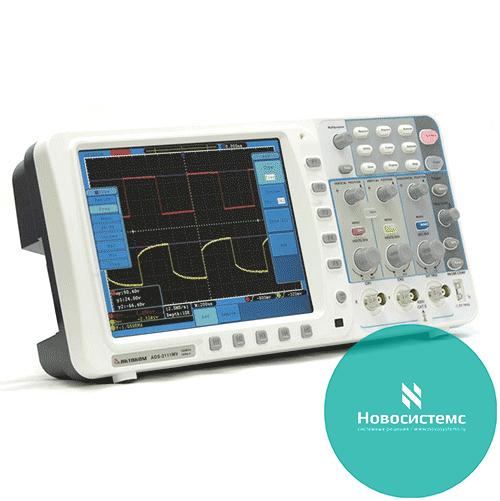

ADS-2121M - осциллограф цифровой


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
51 389 руб.
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!

Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)».

Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).
Два вида бесплатного (в комплекте поставки) программного обеспечения:
AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.



Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.

Технические характеристики прибора ADS-2121M:

Параметр Значения
Полоса пропускания 100 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 10пФ±5пФ
Учет ослабления пробников 1X,10X,100X,1000X
Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 50 пс
Параметры горизонтальной системы Диапазон частоты выборки 0.5 Выб/сек ~ 2 Гвыб/сек (один канал),
0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
Интерполяция (sin x)/x
Глубина записи 10 млн. точек на каждый канал
Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
Диапазон смещения ±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В),
±100 В (2 В ~ 10 В )
Полоса пропускания для аналогового периодического сигнала 100 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц) ≤3.5 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, / ,FFT
Сохранение во внутреннюю память 15 осциллограмм
Фигуры Лиссажу Диапазон Полный
Сдвиг фаз ±3 градуса
Частота ( типичное) 1 кГц прямоугольного сигнала
Система запуска
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±600 мВ
EXT/5 ±3 В
Погрешность уровня запуска (типичная) Внутренний ±0.3 деления
EXT ±(40 мВ + 6% от утановл. значения)
EXT/5 ±(200mV +6% от утановл. значения)
Блокировка уровня запуска 100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц
Запуск по фронту наклон нарастающий
чувствительность 0.3 деления
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Запуск по видеосигналу система NTSC, PAL и SECAM
диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope
Режим запуск для канала CH2 Edge, Pulse, Video, Slope
Основные технические характеристики
Тип дисплея диагональ 8” , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов
Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное) Меандр 1 кГц
Для связи с ПК USB2.0
Сохранение USB
Модуль Годен/Негоден Встроенный
Питание
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <18 Вт
Предохранитель 1 A, T тип, 250 В
Батарея питания (опция) 4000 мАч / 3.7 В
Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
Вес Около 1.82 кг

Комплект поставки ADS-2121M:

Наименование Количество
1. Документация 1
2. Прибор 1



Выбор марки

Рекомендуем посмотреть: ADS-2121MV - осциллограф цифровой
