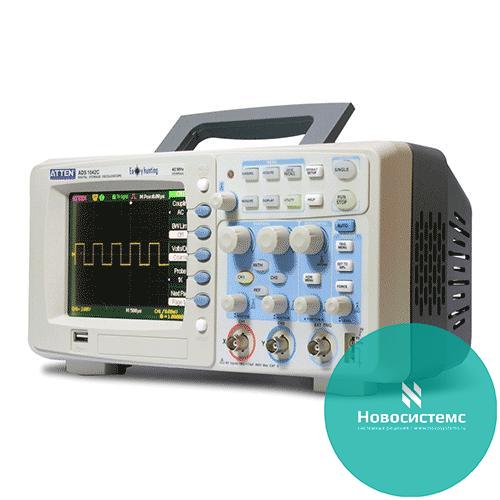

ADS1022C осциллограф


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

ADS1022C осциллограф — современный высокоточный прибор, способный измерять различные параметры электрических сетей (силу тока, частоту, напряжение, сдвиг фазы). Плюс он позволяет оценивать форму сигнала визуально благодаря информативному дисплею. Это дает возможность увидеть все процессы, происходящие в сети, и при необходимости скорректировать ее работу, устранив недочеты, если это возможно. У представленной модели осциллографа широкая сфера применения: от мастерских, занимающихся починкой радиоэлектроники, до лабораторий, которые покупают ее для исследовательской работы.

Описание:

Цифровой осциллограф ATTEN ADS1022С – это двухканальный осциллограф с полосой пропускания 25МГц, частотой дискретизации 500 Мвыб/с и длиной внутренней памяти до 4 К.32 встроенных автоматических функции измерения, включая, такие как измерение временных задержек между сигналами, фазы между двумя сигналами и другие измерения между фронтами сигнала, даёт расширенные возможности пользователю понять и проанализировать формы входных сигналов.

Цифровой осциллограф ATTEN ADS1022С производится на одной платформе и является полным аналогом линейки осциллографов WaveAce от всемирно известного американского производителя. Он соответствует всем современным тенденциям на рынке бюджетных осциллографов.Долнительные возможности – функция допускового контроля, цифровые фильтры, программируемые пользователем, сегментированная развёртка упрощают и сокращают время отладки различных радиотехнических устройств.Интуитивно понятный пользовательский интерфейс. 11 вариантов языков меню включая русский

Встроенный USB-хост для подключения внешних запоминающих устройств. Разъём USB, расположенный на задней панели осциллографа позволяет осуществить непосредственное подключение принтера или персонального компьютера к осциллографу. Использование программного обеспечения EasyScope Computer Software System позволяет осуществлять дистанционное управление осциллографом через виртуальную панель управления, а также обеспечивает лёгкий способ сохранения осциллограмм в виде массивов данных или графических файлов непосредственно на персональный компьютер.

Характеристики цифрового осциллографа ATTEN ADS1022С:

* 2-канала. Полоса пропускания 25МГц
* Компактный размер, не занимает много места на рабочем столе и удобен при работе «на выезде»
* Цветной TFT (320 x 234) 5.7” LCD экран. Четкое и стабильное отображения осциллограмм
* Частота дискретизации 500 Мвыб/с
* Эквивалентная частота дискретизации 50 Гвыб/с
* Глубина внутренней памяти до 4 К
* Расширенные функций запуска: по фронту, видео, по длине импульса, задержка запуска
* Встроенный USB-хост, USB-разъем для подключения к ПК
* Функции цифрового фильтра и самописца.
* Режим «годен/негоден»
* 32 автоматических измерени
* Режимы курсорных измерений: ручной, трэк и автоматических измерений
* 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1 К; цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
* Режим «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров)

Технические характеристики цифрового осциллографа ATTEN ADS1022С:

Модель ADS1022C
Количество каналов 2 канала
Полоса пропускания 25 МГц
Частота дискретизации 500 Мвыб/с
Эквивалентная частота дискретизации 50 Гвыб/с
Память 4000 точек
Время нарастания <14нс
Входной импеданс 1M?||13pF
Время горизонтальной развертки 25 нс/дел -50 нс/дел
Экран Цветной TFT(320х234) 5.7” LCD
Чувствительность по вертикали 2 мВ/дел – 5 В/дел (1-2-5 Последовательность)
Разрешение по вертикали 8 бит
Режим входа А1 и А2 DC, AC, земля
Максимальное входное напряжение 400 В( DC + AC пик, (1МОм входной импеданс 10Х),
5 В(Вскз, 50W входной импеданс, BNC )
Режимы запуска По фронту, видео, по длине импульса, задержка , внешняя синхронизация
Режимы запуска развертки Авто, нормальный, однократный
Источники синхронизации

CH1, CH2, Ext, Ext/5, AC Line
Сохранение/Воспроизведение До 20 форм сигналов и до 20 профилей установок органов управления. Запоминающие устройства большой ёмкости могут быть подключены к разъёму USB непосредственно на передней панели осциллографа.
Автоматические измерения B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка…
Курсорные измерения Режимы: ручной, трэк и автоматических измерений
Математические функции Сложение, вычитание, умножение, деление, быстрое преобразование Фурье (БПФ)
БПФ Окна: Ханнинг, Хамминг, Блэкман, Прямоугольное
Режим XY Фазовая погрешность ±3 гр
Темы оформления меню Классик, модерн, традиционная, лаконическая
Языки меню Упрощенный китайский, традиционный китайский, английский, арабский, французский, немецкий, русский, испанский, португальский, японский, корейский
Напряжение-питание / потребляемая мощность 100-240В, 40 – 440Гц. САТ II. / 50Вт Макс
Габариты 305мм х 154мм х 133мм
Вес 2.3кг
USB Host Поддержка внешних накопителей
USB Поддержка прямой печати на принтеры PictBridge; управление с ПК


Комплектация цифрового осциллографа ATTEN ADS1022С:

1. 2 пробника 10:1
2. EasyScope Computer Software System
3. Кабель питания
4. USB кабель
5. Руководство пользователя
