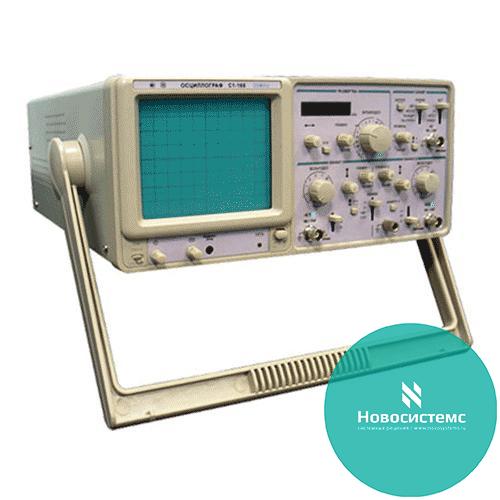

С1-165
Осциллограф двухканальный С1-165 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 3 мВ до 30 В (до 250 В с делителем 1:10) и длительностей от 20 нс до 0,2 с.

Прибор С1-165  имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло.
Осциллограф С1-165 может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Основные данные С1-165
Вертикальное отклонение С1-165
  • 2 канала
  • Полоса пропускания 0-20 МГц
  • Коэффициент отклонения 1 мВ/дел - 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
  • Основная погрешность ±3%
  • Плавная регулировка коэффициента отклонения 2,5 раза
  • Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе 300 В
  • Входной импеданс
    • 1 МОм / 25 пФ
    • 10 МОм / 20 пФ (с делителем 1:10)
  • Входной импеданс
    • в диапазоне частот до 7 МГц – 10 000
    • в диапазоне частот до 20 МГц – 5 000
  • Режимы работы: наблюдение сигналов по каналам 1 и 2; суммы сигналов каналов 1 и 2; каналов поочередно и прерывисто; инвертирование сигнала в канале 2; просмотр телевизионного сигнала.
Горизонтальное отклонение С1-165
  • Коэффициент развертки 0,2 мкс/дел … 200 мкс/дел (ступенчато соответственно ряду чисел 1, 2, 5)
  • Увеличение коэффициента развертки от калиброванного значения 2,5 раза (плавно)
  • Основная погрешность ±3%
  • Растяжка развертки 10 раз
  • Режим работы развертки: автоколебательный, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска.
Синхронизация С1-165
  • Виды синхронизации сигналом канала 1, сигналом канала 2, от сети, от внешнего источника.
  • Диапазон частот 20 Гц - 20 МГц
  • Амплитуда внешней синхронизации 0,2 - 10 В
  • Нестабильность синхронизации 0,1 дел
Калибратор С1-165
  • форма сигнала - меандр
  • амплитуда 2В ±2%
  • частота 1 кГц ±2%
