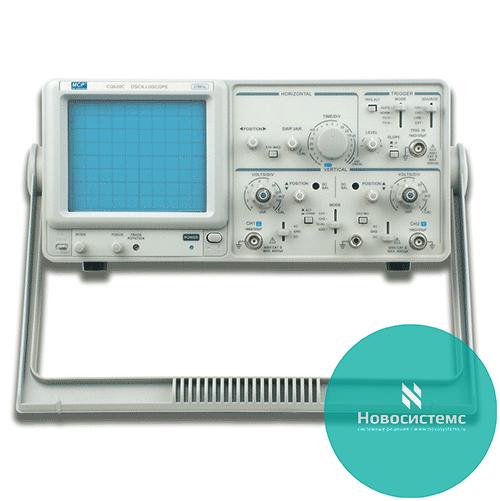

С1-102М осциллограф универсальный


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
ОПИСАНИЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-102М

Двухканальный осциллограф С1-102М с полосой пропускания 30 Мгц является универсальной  моделью этой серии и отличается компактной конструкцией, небольшой массой и простотой управления. Высокая чувствительность прибора  позволяет производить обнаружение помех, шума, наложения и искажения на малых амплитудах исследуемого сигнала. Прибор С1-102М является рекомендуемой современной заменой осциллографа href="http://www.etalonpribor.ru/51/product/s1-102_ostsillograf_universalniy" target="_self">С1-102.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-102М

Полоса пропускания 0…30 МГц
Высокая стабильность параметров калибровки
ТВ синхронизация (строчная, кадровая)
Автовыбор источника синхросигнала в 2-кан. режиме
Развертка внешним сигналом (режим X-Y)
Модуляция яркости луча (Z-вход)
Выход канала 1

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Полоса пропускания (-3 дБ)
0…30 МГц (открытый вход)
10 Гц…30 МГц (закрытый вход)
0…30 МГц (усиление х5)
Коэф. отклонения (Коткл.)
5 мВ/дел…20 В/дел (шаг 1-2-5), усиление х5 (только канал 1)
Макс. чувствительность
1 мВ/дел. при усилении х5 (только канал 1)
Погрешность установки Коткл.
± 3 % (± 5 % при усилении х5)
Регулировка Коткл.
Плавное перекрытие в 2,5 раза
Время нарастания
≤ 17,5 нс
Входной импеданс
1 МОм (± 3 %) / 30 пФ (± 5 пФ)
Макс. входное напряжение
400 В (DC + AС пик.)
Вход усилителя
Открытый (DC), закрытый (АС), заземленный (GND)
Режимы работы
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
Выход канала 1
25 мВ/дел на 50 Ом; 20 Гц…10 МГц (-3 дБ)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.)
0,2 мкс/дел…0,2 с/дел (шаг 1-2-5), растяжка х10
Макс. скорость развертки
20 нс/дел. при растяжке х10
Погрешность установки Кразв.
± 3 % (± 5 % при растяжке х10)
СИНХРОНИЗАЦИЯ
Источники синхронизации
Поочередно КАН1 и КАН2, КАН1, сеть, внешний
Режимы запуска развертки
Автоколебательный, ждущий, ТВ (кадр, строка)
Фильтры синхронизации
Связь по переменному току
Чувствительность
Внутренняя: 0,5 дел. (20 Гц…2 МГц); 1,5 дел. (2…20 МГц)
Внешняя: 0,2 В пик-пик (< 2 МГц); 0,8 В пик-пик (> 2 МГц)
ТВ: 1 дел. (внутр.); 1 В пик-пик (внеш.)
Уровень внеш. синхронизации
До 400 В
Вход внешней синхронизации
1 МОм (± 3 %) / 25 пФ (± 5 пФ)
X-Y ВХОД
Вход
X – канал 1; Y – канал 2
Полоса пропускания (-3 дБ)
0…500 кГц
Коэффициент отклонения
Вход Х: 5 мВ/дел…20 В/дел (± 5%)
Разность фаз усилителей X, Y
≤ 30 в диапазоне 0…50 кГц
Z ВХОД
Частотный диапазон
0…2 МГц
Входной уровень
5 В пик-пик (сигнал отриц. полярности усиливает свечение)
Макс. входное напряжение
30 В (DC + AC пик.)
Входное сопротивление
20…30 кОм
КАЛИБРАТОР
Фома сигнала
Меандр
Частота сигнала калибровки
1 кГц (± 2 %)
Уровень сигнала калибровки
0,5 В пик-пик (± 2 %)
ЭЛТ
Размер экрана
Диагональ 6”; площадь 8х10 дел. (1дел. = 10 мм)
Напряжение ускорения
1,9 кВ
Регулировки
Яркость, фокусировка, горизонтальное положение луча
ОБЩИЕ ДАННЫЕ
Напряжение питания
115 / 230 В (± 15 %), 50 / 60 Гц
Потребляемая мощность
Не более 45 Вт
Габаритные размеры
316х132х410 мм
Масса
7,8 кг
Комплект поставки
Делитель х1 / х10 (2), шнур питания (1), предохранитель (1)

ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-102М

Напряжение питания, В: 115/230 В (± 15%), 50/60 Гц
Потребляемая мощность, Вт: не более 45
Масса, кг: 7,8
Габаритные размеры, мм: 316х132х410

КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-102М

- делитель х1/х10 (2)
- шнур питания (1)
- предохранитель (1)
