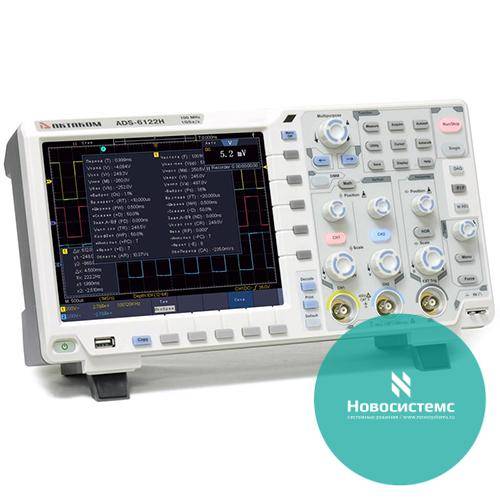

Характеристика |
Значение |
|
Полоса пропускания |
200 МГц (8 бит)
100 МГц (12 бит) нормированное; 150 МГц (12 бит) типичное
10 МГц (14 бит) нормированное; 20 МГц (14 бит) типичное |
|
Количество каналов |
2 + внешний запуск |
|
Скорость захвата осциллограмм |
75 000 осц/сек |
|
Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
|
Макс. дискретизация (реальное время) |
1 канал включен:
1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)
2 канала включено:
1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) |
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
Входной импеданс |
1 MΩ±2% в параллель 15 пФ±5 пФ, 50 Ом±2% |
|
Учет ослабления пробников |
0.001X - 1000X, шаг 1-2-5 |
|
Максимальное входное напряжение |
1 MΩ: ≤300 Вскз
50 Ω: ≤5 Вскз |
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
|
Изолированность каналов |
50 Гц: 100 : 1
10 МГц: 40 : 1 |
|
Задержка между каналами (типичное) |
150 пс |
|
Параметры горизонтальной системы |
Интерполяция |
sin (x)/x |
|
Глубина записи |
40 М точек |
|
Коэффициент развертки |
1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
|
Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс) |
|
Погрешность времени выборки и времени задержки |
±1 ppm |
|
Параметры вертикальной системы |
Режим АЦП |
8,12 и 14 бит |
|
Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел |
|
Диапазон смещения |
±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 500 мВ/дел)
±250 В (1 В/дел ~ 10 В/дел) |
|
Макс. полоса пропускания для аналогового периодического сигнала |
200 МГц |
|
Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
|
Время нарастания |
≤2,5 нс (8 бит, нормированное); 1,75 нс (8 бит, типичное)
≤3,5 нс (12 бит, нормированное); 2,5 нс (12 бит, типичное)
≤35 нс (14 бит, нормированное); 17,5 нс (14 бит, типичное) |
|
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) |
±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит )
±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 и 14 бит) |
|
Погрешность коэф.усиления (усреднения) |
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV |
|
Измерения |
Курсорные |
ΔV и ΔT между курсорами, авто |
|
Автоматические |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
|
Математические операции |
+, -, *, /, БПФ (6 окон)
|
|
Сохранение во внутреннюю память |
100 осциллограмм |
|
Фигуры Лиссажу (X-Y) |
Диапазон: полный
Сдвиг фаз: ±3 градуса |
|
Частотомер |
Диапазон |
2 Гц - полный диапазон |
|
Разрядность |
6 цифр |
|
Тип запуска |
Фронт, однократный запуск |
|
Декодирование сигналов последовательных шин |
I²C, SPI, RS-232, CAN (опция) |
