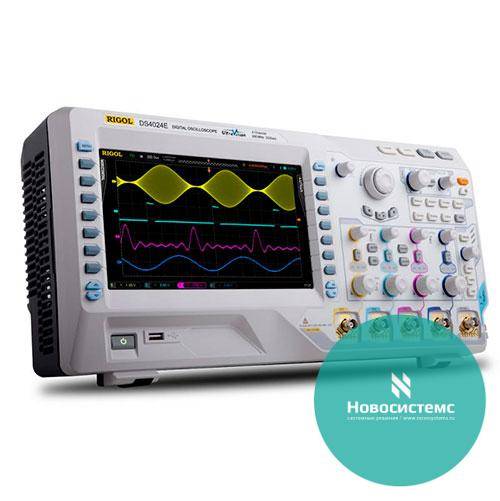

DS4024E Цифровой осциллограф

DS4024E Цифровой осциллограф
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Цифровой осциллограф Rigol DS4024E объединяет в себе незаурядные технические характеристики, исключительные возможности по анализу сигналов и инновационные технологии, благодаря чему осциллограф Rigol DS4024E является незаменимым средством для проведения НИОКР.

Оригинальная инновационная технология UltraVision, разработанная в компании Rigol, сочетает в себе удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду), большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Применение этой технологии в цифровом осциллографе Rigol DS4024E делает его эффективным инструментом при разработке, диагностике и отладке цифровых и аналоговых электронных устройств.

Технические характеристики

Характеристика Значение
Полоса пропускания 200 MГц
Количество каналов 4 + внешний запуск
Регистрация Режим Обычный
Пиковый детектор (500 пс)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)  2 Гвыб/сек на каждый канал
Режим высокого разрешения 12 бит (на развертках ≥10 мкс/дел при 2 Гвыб/сек)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс  1 MΩ±1% || 15 пФ ±3 пФ или 50 Ом±1,5%
Учет ослабления пробников  0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение (1 МОм)  300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания  20 МГц, 100 МГц,полный диапазон
Параметры
горизонтальной системы
Скорость захвата осциллограмм  60000 осц./сек
Интерполяция  (sin x)/x
Глубина записи 14 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал
Коэффициент развертки  2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±4 ppm
Максимальная задержка Пред-запуск: глубина записи/частота дискретизации
Пост-запуск: 1 с....100000 с
Режимы  Y-T, X-Y, самописец, задержка
Параметры вертикальной системы Вертикальное разрешение  8 бит
Вертикальное отклонение 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм
1 мВ/дел ~ 1 В/дел на импедансе 50 Ом
Диапазон смещения на импедансе 50 Ом
±1,2 В (1 мВ/дел ~ 124 мВ/дел)
±12 В (126 мВ/дел ~ 1 В/дел)
на импедансе 1 МОм
±2 В (1 мВ/дел ~ 225 мВ/дел)
±40 В (230 мВ/дел ~ 5 В/дел)
Полоса пропускания для аналогового периодического сигнала (-3 дБ)  DC ~ 200 МГц
Полоса пропускания для однократного сигнала DC ~ 200 МГц
Низкочастотный предел ≤5 Гц ( на входе BNC)
Время нарастания ≤1,8 нс (типичное)
Погрешность коэф.усиления ±2% полной шкалы
Погрешность смещения  0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел
0,1 дел ±2 мВ ±1,5% смещения на развертке 1 мВ/дел~195 мВ/дел
Изоляция между каналами  ≥40 дБ
Измерения Курсорные  ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Vrms– N, Vrms-1, Overshoot, Pre-shoot, Area, Period Area, Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A↑→B↑ , Delay A↓→B↓, Delay A↑→B↓, Delay A↓→B↑, Phase A↑→B↑, Phase A↓→B↓, Phase A↑→B↓, Phase A↓→B↑
Отображение  5 измерений одновременно
Статистика  Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер  встроенный, 6 разрядов
Математические операции A+B, A-B, A*B, A/ B, FFT, цифровой фильтр, редактир. расширенные функции, логические операции
FFT окна  прямоугольник, Hanning, Blackman, Hamming
Логические операции  AND, OR, NOT, XOR
Математические функции  Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование  Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция), LIN (опция)

Система запуска

Характеристики Значение
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±0,8 В
Режим запуска  Авто, обычный, одиночный
Фильтрация Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска 100 нс ~ 10 с
Запуск по фронту  нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 4 нс ~ 4 с
Запуск по ранту  условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок 4 нс ~ 4 с
Запуск по скорости нарастания  Условие запуска  положительная скорость: >, <, внутри диапазона
отрицательная счкорость: >, <, внутри диапазона
Ширина окна (время) 10 нс ~ 1 с
Запуск по N фронту  Тип фронта нарастающий, спадающий
Время 40 нс ~ 1 с
Номер фронта 1 ~ 65535
Запуск по видеосигналу  Система NTSC, PAL и SECAM
Стандарт 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону  Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
RS-232/UART запуск  Полярность нормальная, инвертированная
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
Разрядность 5 бит, 6 бит, 7 бит, 8 бит
I2C запуск  Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 255, 0 ~ 1023
Длина 1 ~ 5 байт


SPI запуск
Условие CS, TimeOut
Значение удержания 100 нс ~ 1 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
CAN запуск Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска SOF, EOF, Frame Type, Frame Error
Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки выбора от 5% до 95%
Тип окна Data, Remote, Error, OverLoad
Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск Скорость 2,5 Мб/с; 5 Мб/с; 10 Мб/с
Условие запуска окно, символ, ошибка, TSS
USB запуск Скорость сигнала низкая, полная
Условие запуска SOP, EOP, RC, Suspend, ExitSuspend
LIN запуск

Версия  1.Х, 2.Х, Обе
Условие запуска Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error
ID диапазон  от 0 до 63
Сравнение данных  >, <, =,≠, ≤, ≥
Длина данных  1...8
Уровень  H, L
Скорость  19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User
Тип ошибки  Sync, Even-Odd, Checksum

Основные технические характеристики

Дисплей

Тип дисплея диагональ 9” (229 мм) , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Отображение  точки, вектора

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 3 Вп-п
Частота (типичное) Меандр 1 кГц

Интерфейс

Стандартный  2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND, 10MHz input/output

Питание

Напряжение 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц
100 ~ 240 Вэфф. AC, 50/60 Гц
Потребляемая мощность <120 Вт
предохранитель 3 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 440 мм × 218 мм × 130,0 мм (Ш*В*Г)
Вес Около 4,8 кг (7,1 кг с упаковкой)

Стандартная комплектация

  • осциллограф
  • осциллографические щупы: пассивные пробники 350 МГц RP3300A– 4 шт
  • сетевой кабель
  • крышка на переднюю панель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации

Дополнительная комплектация

  • комплект для монтажа в стойку RM-DS4000
  • адаптер USB-GPIB
  • пассивный пробник RP2200
  • пассивный пробник RP3300A
  • пассивный пробник RP3500A
  • пассивный пробник RP5600A
  • пассивный пробник RP6150A
  • дифференциальный активный пробник RP7150A
  • высоковольтный пробник RP1300H
  • токовый пробник RP1001C
  • токовый пробник RP1002C
  • токовый пробник RP1003C
  • токовый пробник RP1004C
  • токовый пробник RP1005C
  • блок питания для токовых пробников RP1000P
  • дифференциальный высоковольтный пробник RP1025D
  • дифференциальный высоковольтный пробник RP1050D
  • дифференциальный высоковольтный пробник RP1100D
  • адаптер 50 Ом RT50J
  • опция декодирования RS232/UART SD-RS232-DS4000
  • опция декодирования I2C/SPI SD-I2C/SPI-DS4000
  • опция декодирования FlexRay SD-FlexRay-DS4000
  • опция декодирования CAN/LIN и запуск по LIN SD-AUTO-DS4000
  • комплект опций BND-MSO/DS4000
  • опция для анализа источников питания Ultra Power Analyzer UPA-DS
