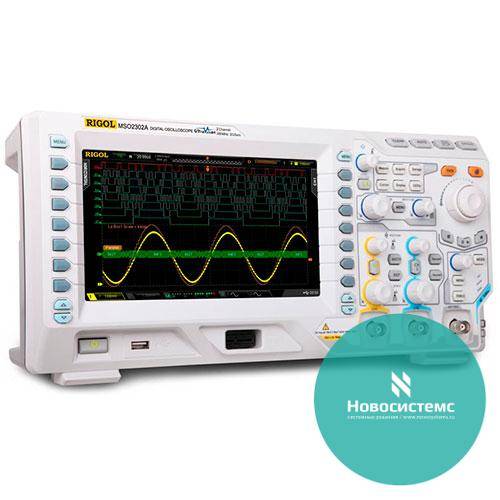

MSO2072A Цифровой осциллограф


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Цифровой осциллограф Rigol MSO2072A отличают низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования сигналов последовательных шин (I²CRS-232, SPI и др.).

Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в осциллографах особенно удобно при разработке и диагностике цифровых и аналоговых устройств.

Наличие в цифровом осциллографе Rigol MSO2072A встроенного шестнадцатиканального логического анализатора позволяет с помощью этого осциллографа исследовать коррелированные во времени аналоговые и цифровые сигналы.

Уникальная функциональность при оптимальной цене делают цифровой осциллограф Rigol MSO2072A особо привлекательным для разработки и отладки цифровых устройств.

Технические характеристики

Характеристика Значение
Полоса пропускания 70 MГц
Количество каналов 2 + 16 цифровых + внешний запуск
Минимальная детектируемая длительность импульса 5 нс
Регистрация Режим Обычный

Пиковый детектор
Аналоговые каналы: 500 пс - один канал, 1 нс - два канала
Цифровые каналы: 1 нс(8 каналов), 8 нс (16 каналов)


Усреднение
 (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)  Аналоговые каналы:
2 Гвыб/сек (1 Гвыб/сек - 2 канала)

Цифровые каналы:
1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)

Режим высокого разрешения 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вход Связь по входу открытый, закрытый, земля
Входной импеданс  Аналоговые каналы:
1 MΩ±1% || 16 пФ ±3 пФ или 50 Ω±1,5%

Цифровые каналы:
101 кΩ±1% || 9 пФ ±3 пФ

Учет ослабления пробников  Аналоговые каналы:
0,01х-1000х с шагом 1-2-5

Максимальное входное напряжение  Аналоговые каналы:
300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п

Цифровые каналы:
40 Вскз CAT I
Переходное перенапряжение 800 Вп-п

Ограничение полосы пропускания  20 МГц, полный диапазон
Параметры
горизонтальной системы
Скорость захвата осциллограмм  50000 осц./сек
Интерполяция  (sin x)/x
Глубина записи  Аналоговые каналы:
14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
Цифровые каналы:
14 М (8 каналов) / 7 М (16 каналов)
28 М (8 каналов) / 14 М (16 каналов) опция

Коэффициент развертки  5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±25 ppm
Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с
Режимы  Y-T, href="http://www.kipis.ru/info/index.php?ELEMENT_ID=40363" target="_blank">X-Y, самописец, задержка
Параметры вертикальной системы Вертикальное разрешение  Аналоговые каналы:
8 бит

Цифровые каналы:
1 бит
Аналоговые каналы
Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел (1 MΩ)
500 мкВ/дел ~ 10 В/дел (50 Ω)
Диапазон смещения ±2 В (500 мкВ ~ 50 мВ),
±10 В (51 мВ ~ 200 мВ),
±50 В (205 мВ ~ 2 В )
±100 В (2,05 В ~ 10 В )
Полоса пропускания для аналогового периодического сигнала DC ~ 70 МГц
Полоса пропускания для однократного сигнала DC ~ 70 МГц
Низкочастотный предел ≤5 Гц ( на входе BNC)
Время нарастания ≤5 нс (типичное)
Погрешность коэф.усиления ±2%
Погрешность смещения  ±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами ≥40 дБ
Цифровые каналы
Пороги  1 группа из 8 каналов, настраиваемые
Уровень порогов  TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
Диапазон значений порогов  ±15 В с шагом 10 мВ
Погрешность установки порога  ±(100 мВ + 3% от установленного значения)
Макс.динамический диапазон  ±10 В + значение порога
Мин. размах напряжения  500 мВп-п
Вертикальное разрешение  1 бит
Измерения Курсорные  ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение  5 измерений одновременно
Статистика  Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер  встроенный, 6 разрядов
Математические операции A+B, A-B, A*B, A/ B, href="http://www.kipis.ru/info/index.php?ELEMENT_ID=40417" target="_blank">FFT, редактир. расширенные функции, логические операции
FFT окна  прямоугольник, Hanning, Blackman, Hamming
Логические операции  AND, OR, NOT, XOR
Математические функции Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование  Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)

Система запуска

Характеристики Значене
Диапазон уровня запуска Внутренний ±5 делений от центра экрана
EXT ±4 В
Режим запуска  Авто, обычный, одиночный
Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска 100 нс ~ 10 с
Чувствительность триггера  1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту  нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 2 нс ~ 4 с
Запуск по ранту  условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок 2 нс ~ 4 с
Запуск по окну
(опция AT-DS2000A)
Фронт нарастающий, спадающий, нарастающий&спадающий
Позиция запуска Вход, выход, время
Ширина окна (время) 16 нс ~ 4 с
Запуск по N фронту
(опция AT-DS2000A)
Тип фронта нарастающий, спадающий
Время 16 нс ~ 10 с
Номер фронта 1 ~ 65535
Запуск по видеосигналу  Cистема NTSC, PAL и SECAM
Cтандарт 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A)
Запуск по шаблону  Установка шаблона  H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке
(опция AT-DS2000A)
Фронт нарастающий, спадающий
Условие задержки >, <, внутри интервала<>, вне интервала ><
Длительность задержки 2 нс ~ 10 с
Запуск по истечении времени (TimeOut)
(опция AT-DS2000A)
Фронт нарастающий, спадающий, нарастающий&спадающий
Установка времени 16 нс ~ 4 с
Запуск по длительности события
(опция AT-DS2000A)
Установка H, L, X
Условие запуска >, <, внутри интервала<>
Длительность 2 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)

Фронт нарастающий, спадающий
Установка H, L
Время установки 2 нс ~ 1 с
Время удержания 2 нс ~ 1 с
RS-232/UART запуск  Полярность положительная, отрицательная
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I2C запуск  Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса 7 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 1023
Длина 1 ~ 5 байт
SPI запуск  Условие TimeOut
Значение удержания 100 нс ~ 1 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
USB запуск
(опция AT-DS2000A)
Скорость сигнала низкая, полная
Условие запуска SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск
(опция CAN-DS2000A)
Тип сигнала  Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска  SOF, EOF, Frame Type, Frame Error
Скорость  10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки сэмплирования  5% ~ 95%
Тип фрейма  Data, Remote, Error, OverLoad
Тип ошибки  Bit Fill, Answer Error, Check Error, Format Error, Random Error

Основные технические характеристики

Дисплей

Тип дисплея диагональ 8” (203 мм) , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 3 Вп-п
Частота (типичное) Меандр 1 кГц

Интерфейс

Стандартный USB Host (поддержка USB-GPIB), USB-deviceLAN, выход AUX (TrigOut/PassFail)
Принтер  PictBridge

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <50 Вт
предохранитель 2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г)
Вес Около 4 кг (4,5 кг с упаковкой)

Стандартная комплектация

  • осциллограф
  • осциллографические щупы – 2 шт.
  • пробник логического анализатора RPL2316
  • сетевой кабель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации
