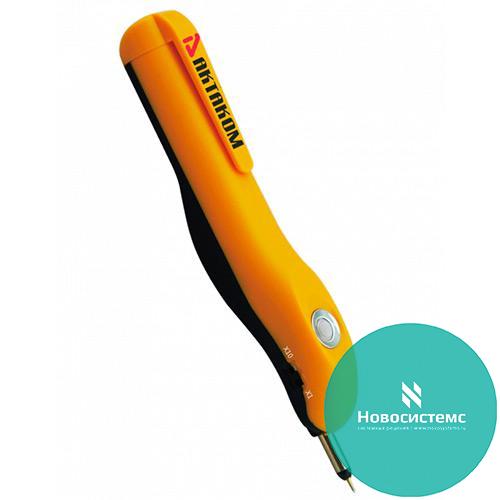

ADS-3025 Одноканальный осциллограф - приставка

ADS-3025 Одноканальный осциллограф - приставка
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
7 139 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Цифровй осциллограф карандашного типа. 1 канал. Полоса пропускания 25 МГц, Разрешение 8 бит. Дискретизация 100 Мвыб/с. Коэф. отклонения 5 мВ/дел - 5 В/дел. Коэф. развертки 5 нс/дел - 100 с/дел. Глубина записи 5 К точек. Макс. вх. напряжение 50 Вп-п. Вх. импеданс 1 МОм||20 пФ. 18 автоизмерений, FFT. Регистратор. Интерфейс USB 2.0. Питание от USB. Русское меню. Габартиные размеры 150 х 20 х 18 мм. Вес 27 г.

Осциллографы имеют полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.

Характеритстика Значение
Полоса пропускания 25 MГц
Количество каналов 1
Регистрация Режим Обычный, пиковый детекторусреднение
Макс. дискретизация (реальное время) 100 Mвыб/сек
Вход Связь по входу закрытый, открытый, земля
Входной импеданс 1 MΩ±2% в параллель 20 пФ±5 пФ
Учет ослабления пробников 1X, 10X
Максимальное входное напряжение 50 Вп-п (DC + AC пик-пик)
Параметры горизонтальной системы Интерполяция (sin x)/x
Глубина записи 5К точек
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала 25 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания  ≤14 нс (типичное)
Погрешность коэф.усиления ±3%
Измерения Курсорные ΔV, ΔT и 1/ΔT между курсорами
Автоматические VppVmaxVminVtopVbaseVampVavgVrmsOvershootPreshootFreqPeriodRise TimeFall Time+Width-Width+Duty-Duty
Математические операции FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)
Система запуска  Режим запуска  Однократный, обычный, авто
Тип запуска  Запуск по фронтузапуск по длительности импульсазапуск по скорости нарастания
Диапазон установки уровня запуска ±5 делений от центра экрана
Покадровый регистратор Режимы  запись, воспроизведение
Количество кадров 1 ~ 100 000 кадров
Интервал  10 мс ~ 100 000 мс, с шагом 1~2~5
Формат записи  *.cap
Режим растяжки  Ширина окна  5 нс ~ 100 с, с шагом 1~2~5
Задание окна  Курсорами, цифровая форма
Дополнительные функции  режим "Годен - Не годен"
Режим "Годен - Не годен"  Задание маски по горизонтали  ± 10 делений
Задание маски по вертикали ± 5 делений
Статус прохода  однократный с остановкой, цикличный
Формат сохранения файлов  текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png),
сохранение объектов (8 ячеек)
Интерфейс USB 2.0
Питание  от USB порта ( 5 В/300 мА)
Потребляемая мощность  менее 1,5 Вт
Габаритные размеры 150 мм × 20 мм × 18 мм (Д*В*Г)
Вес  около 27 гр

Стандартная комплектация

  • прибор
  • USB кабель для подключения к ПК
  • провод "земля" для щупа
  • руководство по эксплуатации (краткая инструкция)
  • программное обеспечение
