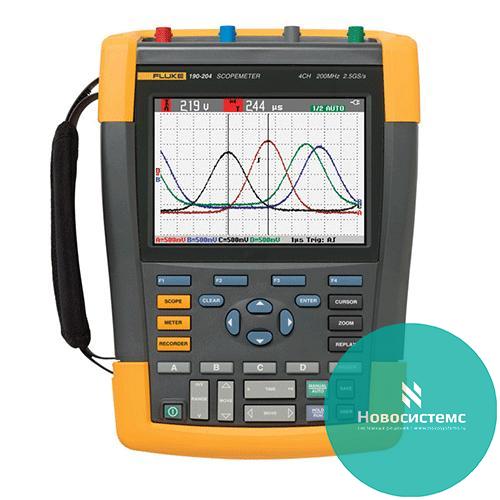

4-канальный переносной осциллограф Fluke 190-204 (200 МГц)
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
В каталоге компании «ПК Новосистемс» представлены все виды контрольно-измерительных устройств, в том числе осциллографы Fluke 190-204. Отправляем заказы в любой город России.
Осциллограф Fluke 190-204 – многофункциональный измерительный прибор. Он сочетает в себе функционал классического стационарного устройства и конструктивное исполнение портативного решения. Модель Fluke 190-204 реализована на базе стандартного осциллографа ScoreMeter и поддерживает все его основные функции, в частности TrendPlot, ScopeRecord и запуск развертки Connect-and-View. Выпускается в герметичном прочном корпусе с пыле- и влагозащитой класса IP-51, что позволяет применять его во влажных и пыльных помещениях. Осциллограф Fluke 190-204 отвечает высочайшим требованиям к безопасности и соответствует категории CAT III 1 000 В / CAT IV 600 В. Прибор может использоваться специалистами по техническому обслуживанию оборудования на различных предприятиях и в специализированных мастерских по ремонту электронных приборов и устройств микроэлектроники. В зависимости от потребностей организации можно купить модификацию с поддержкой полосы частот 100 или 200 МГц.
Особенности модели осциллографа 190-204 (200 МГц):
- наличие четырех электрических изолированных входов;
- обеспечение частоты дискретизации до 2,5 Гвыб/с (максимальное разрешение – 400 пс);
- поддержка режима однократной регистрации;
- установка длительности импульса и синхронизация развертки по видеосигналу;
- комплектация USB-портами;
- возможность регистрации значений для 10 000 измерений на канал.
Осциллограф 190-204 комплектуется литий-ионным аккумулятором и предусматривает до 8 часов автономной работы. Крышка отсека АКБ в осциллографе 190-204 легкодоступна, что обеспечивает быструю замену батареи.
Технические характеристики прибора Fluke-190-204:
| Параметр | Значения |
| Характеристики | |
| Полоса пропускания | 200 МГц |
| Максимальная частота выборки реального времени | 2,5 Гвыб/с |
| Входы | 4 |
| Плавающие входы | до 1000 В между входами, опорным уровнем и землей |
| Развертка по времени | от 5 нс до 2 мин. /деление |
| Чувствительность на входах | 2 мВ-100 В/деление |
| Типы запуска развертки | Connect-and-View™, Connect-and-View™, cвободный ход, однократная, по фронту, с задержкой, видео, избирательный по ширине импульса, внешний, по двум фронтам и по событию (n-й период) |
| Регистрация всплесков | 8 нс |
| Измерения осциллографом |
Курсорные: 7 Автоматические: 30 |
| Максимальная длина записи |
Осциллограмма: 27500 точек на вход Экраны: 10000 точек на вход |
| Память |
Экраны с настройками: 15 Запись для воспроизведения с настройками: 2 |
| Дисплей | 153 мм полноцветный ЖКД с высокой частотой обновления |
| Послесвечение | Затухание, как на аналоговом осциллографе |
| Сравнение осциллограмм | автоматическое сравнение с эталоном «в допуске/не в допуске» |
| Требования к окружающей среде | |
| Диапазон рабочих температур |
от 0 ºC до 40 ºC с аккумуляторами от 0 ºC до 50 ºC без аккумуляторов |
| Температура хранения | от -20 °C до +60 °C |
| Высота над уровнем моря при эксплуатации |
До 2000 м для CAT IV 600 В, CAT III 1000 В До 3000 м для CAT III 600 , CAT II 600 В |
| Соответствие стандартам электробезопасности | |
| Рейтинг электробезопасности | 1000В CAT III/600В CAT IV (EN61010-1) |
| Механические и общие характеристики | |
| Размер | 270 x 190 x 70 мм |
| Вес | 2,2 кг |
| Время работы от аккумуляторов | Li-ion: До 7 часов |
| USB-интерфейс | Изолированные порты USB для подключения устройств памяти и подключения к ПК |
