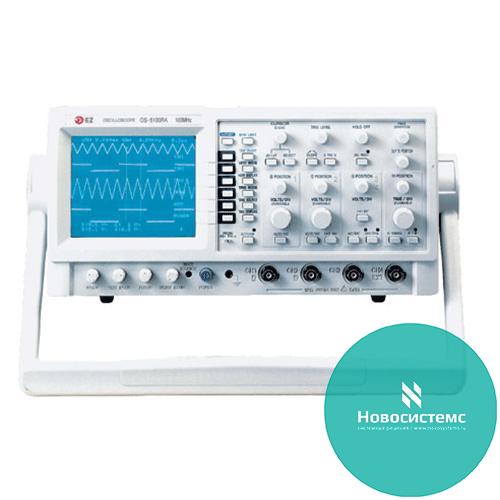

Осциллограф EZ Digital OS-5100

  • Полоса пропускания осциллографа: 100 МГц
  • 2 канала, 4 луча
  • Выход сигнала 1-го канала осциллографа
  • Лупа времени (10 нсек/деление)
  • Два режима развертки одновременно
  • Режим попеременной развертки
  • Режим X-Y (фигуры Лиссажу) до 100 КГц
  • Инверсия полярности 2-го канала осциллографа
  • Гарантия 2 года

Технические характеристики

Спецификация осциллограф OS-5100
ЭЛТ Размер и градуировка экрана 6-дюймовый экран с градуировочной шкалой 8 х 10 см, по горизонтали дополнительная разметка с шагом 2 мм
Ускоряющий потенциал + 10,5КV (отн. катода)
Регулировка фокусировки Есть
Поворот луча Есть
Регулировка яркости Есть
Z-модуляция
(по яркости)
Входной сигнал Сигнал с амплитудой 5В р-р и более вызывает модуляцию по яркости
Полоса пропускания 0 - 3,5МГц
Вход открытый (DC)
Входной импеданс 25КОм
Максимальное входное напряжение 20В (постоянное + пиковое)
Вертикальное
отклонение
Полоса пропускания
(-3dB)
Открытый вход (DC) 0 - 100МГц , 0 - 20МГц (диапазон 2мВ)
Закрытый вход (AC) 10Гц - 100МГц , 10Гц - 20МГц (диапазон 2мВ)
Режимы индикации сигнала CH1, CH2, ADD, DUAL (параллельная развертка: 0,2S - 5mS на деление, последовательная развертка: 2mS - 0,2mS на деление)
Коэффициент усиления 2mV/дел. - 5V/дел. с шагом 1-2-5
Точность ±3%
Входной импеданс 1МОм 25пФ
Максимальное входное напряжение Непосредственно на гнезда: 250В (пост. + импульсное) или 400В p-p, частота 1КГц max.
Режимы подачи сигнала на вход DC-GND-AC
Время нарастания входного сигнала не более 3,5nS
Уровень выходного сигнала CH1 25mV/дел. на сопротивлении 50 Ом: 0 - 10МГц
Инверсия полярности Только для CH2
Горизонтальное
отклонение
Режимы развертки/изображения A, A с "подсветкой" по B, B с задержкой по A, B с задержкой по A и синхронизацией, X-Y
Время развертки A 0,1mS - 0,2S на деление, 20 режимов, шаг 1-2-5
B 0,1mS - 10mS на деление, шаг 1-2-5
Синхронизация   сложных сигналов (hold off) регулируемая
Регулировка задержки развертки 1 - 10 делений
Джиттер задержки развертки менее 1: 20000
Растяжка развертки х10 (максимальная скорость развертки 10nS/деление)
Точность ±3%, ±5% в диапазоне 0°С - 40°С
Синхронизация Режимы синхронизации Авто, Норм., TV-V, TV-H
Источник синхронизации CH1, CH2, LINE, EXT
Вход AC (переменный)
Полярность + / -
Чувствительность режимы Avto, Norm.

0Гц - 10МГц (по вертикали) 10Гц - 100МГц (по вертикали)
INT 0,5 дел. 1,5 дел.
EXT 0,1В ампл. 0,3В ампл.
режимы TV-V, TV-H 1 деление или 1,0В ампл.
Импеданс внешнего входа 1МОм 30 пФ
Максимальное входное напряжение 250В (пост. + импульсное)
Режим X-Y Чувствительность такая же, как для обоих каналов: X-оси (CH1) и Y-оси (CH2)
Полоса пропускания по оси X DC - 500КГц (-3dB)
Фазовый сдвиг X-Y не более 3° (DC - 100КГц)
Калибровка Регулировка пробника Меандр частотой около 1КГц , 0,5В (1%), скважность 50%
Питание Диапазон питающих напряжений
Напряжение Предохранитель
100 (90 - 110В) 250В 2А
120 (108 - 132В) 250В 2А
220 (198 - 242В) 250В 1А
240 (216 - 250В) 250В 1А
Частота питающей сети 50/60Гц, 55Вт
Физические
параметры
Вес 8,5КГ
Размеры 320мм (ширина) х 140мм (высота) х 430мм (длина)
Другое Поставляемые принадлежности Инструкция, предохранители 2шт., шнур питания, щупы 2шт. (дополнительно)
