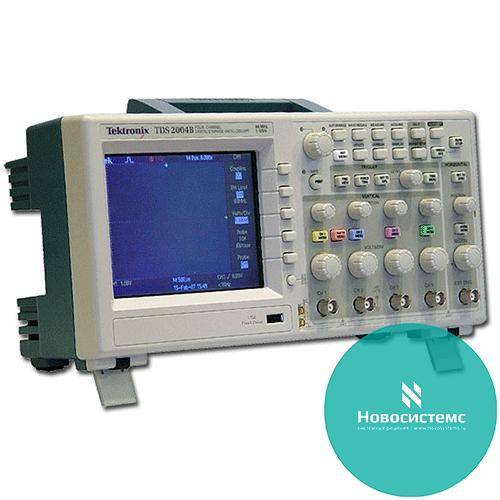

TDS2004B - цифровой осциллограф

TDS2004B - цифровой осциллограф
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
TDS2004B
Назначение осциллографа TDS2004B:
Осциллограф TDS2004B: Полоса пропускания 100 МГц;  4 канала; Максимальная частота дискретизации 1 ГГц; Объем памяти на канал 2,5 Квыборок; Авто- и курсорные измерения (11 параметров); Быстрое преобразование Фурье (БПФ); Задержка запуска развертки (по длительности импульса); Пиковый детектор (> 12 нс), усреднение, послесвечение; Выделение ТВ строки (PAL/SECAM, NTSC); Сохранение данных на внешний USB-носитель; Интерфейс USB и ПО для подключения к компьютеру (GPIB – опция); Цветной ЖК-дисплей.
Технические характеристики осциллографа TDS2004B:

Параметр
Значения
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Полоса пропускания (- 3дБ)
0 … 100 МГц
0…20 МГц при 2 мВ/дел
Ограничение полосы пропускания до 20 МГц
Коэффициент отклонения
2 мВ/дел…5 В/дел (шаг 1-2-5), плавная регулировка
Погрешность установки
± 3 % (± 4 % при 2...5 мВ/дел)
Время нарастания
< 3,5 нс
Входной импеданс
1 МОм (± 2 %) / (20 ± 3) пФ
Максимальное входное напряжение
300 В ср. кв.
Режимы работы
Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4)
Математика
К1 + К2; К3 + К4; К1 – К2; К2 – К1; К3 – К4; К4 – К3; БПФ
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэффициент развертки
5 нс…50 с/дел (шаг 1-2,5-5)
Погрешность установки
± 50 ррт (± 0,005 %)
Режимы работы
Основной, окно, ZOOM окна, X-Y
СИНХРОНИЗАЦИЯ
Источники синхросигнала
Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5
Режимы запуска развертки
Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с)
Фильтры синхронизации
Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума
Внешняя синхронизация (1:1)
Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В
Вход внешней синхронизации
1 МОм (± 2 %) / 22 пФ
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали
8 бит
Макссимальная частота дискретизации
1 ГГЦ
Длина записи
2500 выборок на канал
Режимы сбора данных
Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение
КУРСОРНЫЕ ИЗМЕРЕНИЯ
Функции
U; T; 1/Т
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
Функции по вертикали
Макс, мин, пик-пик, среднее, ср. кв. за период
Функции по горизонтали
Частота; период; время нарастания и спада; +/- ширина импульса
ЧАСТОТОМЕР
Разрешение
6 разрядов
Диапазон измерений
10 Гц … 100 МГц
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Интерфейс (TDS2CMA, опция)
RS-232C; GPIB; Centronics; LAN / WAN
Автоустановка
В/дел, с/дел, параметры синхронизации
Режим X-Y
Х – кан 1; Y – кан 2
Глубокая память
2 осциллограммы; 10 профилей
ОБЩИЕ ДАННЫЕ
ЖК-дисплей
8 × 10 дел (разрешение 320 х 240)
Напряжение питания
120…240 В (± 10 %), 45…66 Гц (автовыбор)
Габаритные размеры
324 х 151 х 125 мм
Масса
3,6 кг
Комплект поставки TDS2004B:
Наименование
Количество
1.
Осциллограф TDS2004B
1
2.
Шнур питания
1
3.
Делитель 1:1/1:10
4
4.
Руководство по эксплуатации
1
