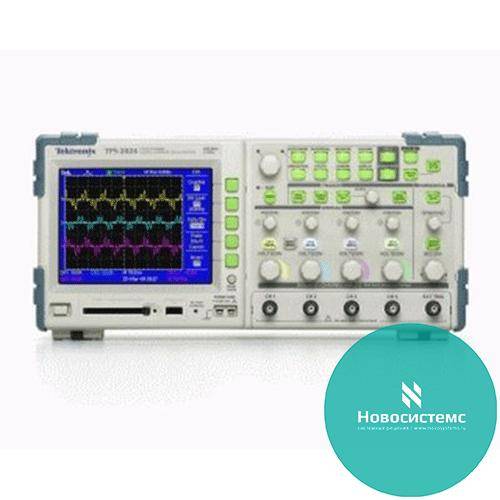

TPS2014

Назначение осциллографа цифрового TPS2014:

Осциллограф цифровой TPS2014: 4 изолированных канала; Полоса пропускания 100 МГц; Максимальная частота дискретизации 1 Гвыб/с; Объем памяти на канал 2,5 Квыборок; Авто- и курсорные измерения (11 параметров); Быстрое преобразование Фурье (БПФ); Пиковый детектор (> 12 нс), усреднение, послесвечение; Выделение ТВ строки (PAL/SECAM, NTSC); Память: 96 осциллограмм, 4000 профилей, 128 изображений экрана, 12 общих операций на 8 Мб внутренней памяти; Интерфейсы: RS-232, Centronics; Опции: пакет анализа (мощность, гармоники, сдвиг фаз); Батарейное питание (Li-ion 4 ч.); Цветной ЖК-дисплей.

Технические характеристики осциллографа цифрового TPS2014:

Параметр	Значения
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Полоса пропускания (-3 дБ)	0…100 МГц 0…20 МГц при 2 мВ/дел Ограничение полосы пропускания до 20 МГц
Количество каналов	4
Коэффициент отклонения	2 мВ/дел…5 В/дел (шаг 1-2-5), плавная регулировка
Погрешность установки	± 3 %
Время нарастания	< 3,5 нс
Входной импеданс	1 МОм (± 2 %) / (20 ± 3) пФ
Максимальное входное напряжение	300 В ср. кв., до 1000 В с пробником P5120 (в комплект не входит)
Режимы работы	Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4)
Математика	CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 x CH2, CH3 x CH4; БПФ
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэффициент развертки	5 нс…50 с/дел
Погрешность установки	± 50 ppm (± 0,005 %)
Режимы работы	Основной, окно, ZOOM окна, X-Y
СИНХРОНИЗАЦИЯ
Источники синхросигнала	Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5
Режимы запуска развертки	Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с)
Фильтры синхронизации	Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума
Внешняя синхронизация (1:1)	Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В
Вход внешней синхронизации	1 МОм (± 2 %) / 22 пФ
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали	8 бит
Максимальная частота дискретизации	1 ГГЦ
Длина записи	2500 выборок на канал
Режимы сбора данных	Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение
КУРСОРНЫЕ ИЗМЕРЕНИЯ
Функции	U; T; 1/T
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
Функции по вертикали	Макс, мин, пик-пик, среднее, ср. кв. за период
Функции по горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса
ЧАСТОТОМЕР
Разрешение	6 разрядов
Диапазон измерений	10 Гц … 100 МГц
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Интерфейс	RS-232C; Centronics
Автоустановка	В/дел, с/дел, параметры синхронизации
Режим Х-Y	Х – кан 1; Y – кан 2
Память стандартно	8 Мб; возможность расширения до 1 ГГб (карта не входит в комплект)
Входы	Развязанные входы (изолированные)
ОБЩИЕ ДАННЫЕ
ЖК-дисплей	8 × 10 дел (разрешение 320 х 240)
Напряжение питания	120…240 В (± 10 %), 45…66 Гц (автовыбор)
Габаритные размеры	324 x 151 x 125 мм
Масса (с 1 батареей)	3.2 кг

Комплект поставки TPS2014:

№	Наименование	Количество
1.	Осциллограф TPS2014	1
2.	Шнур питания	1
3.	Делитель 1:1/1:10	4
4.	Руководство по эксплуатации	1
