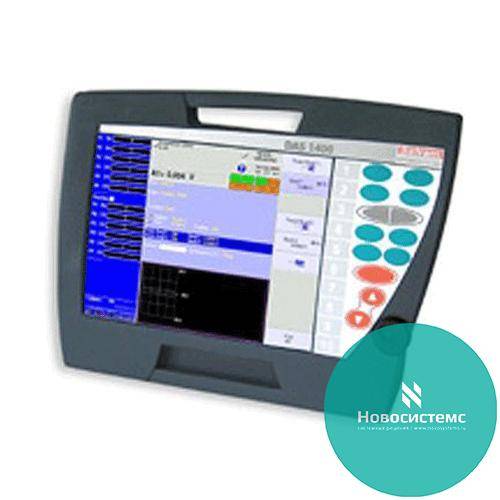

Универсальная входная плата |
Каналы: |
6 на плату |
Диапазон напряжений постоянного тока |
От 1 мВ до 1000 В |
Максимальный сдвиг: |
± 5 диапазонов (кроме 1000 В) |
Погрешность: |
± 0,1% ± 10 мкВ ± 0,1% сдвига |
TRMS AC+DC (истинное среднеквадратичное значение, пост.+перем. ток): |
От 200 мВ до 500 В |
Ширина полосы (-3дБ): |
От 5 Гц до 500 Гц |
Пик-фактор: |
2,2 |
Частота |
|
Чувствительность |
300 мВ (среднекв.) мин. |
Коэфф. заполнения |
10% |
Диапазон частот |
От 10 Гц до 100 КГц |
Базовая погрешность |
0,2% от полной шкалы |
Максимальное входное напряжение |
± 500 В пост. тока или 440 В перем. тока (синус) |
Выборка |
|
Разрешение |
14 бит |
Частота выборки |
1 M выборок/сек. на канал |
Объём памяти |
32 M слово в сегментах до 128 блоков |
Запуск |
Положительный фронт, отрицательный фронт, на логический вход, с задержкой, порог «да-нет». |
Предварительный запуск |
От -100% до +100% |
Ширина полосы |
|
Ширина полосы аналогового входа (-3дБ) |
диапазон >1 В: 100 КГц диапазон ≤ 50 мВ-1 В: 50 КГц диапазон < 50 мВ: 20 КГц мин. |
Программируемые цифровые фильтры |
10 Гц, 100 Гц,1 КГц,10 КГц |
Входной импеданс (постоянный ток) |
>25 MОм для диапазона <1 В 1 MОм для верхних диапаз. |
Входная ёмкость |
150 пФ типовое значение |
Максимальное входное напряжение |
Между каналом и общей землёй ± 500 В Между 2 контактами одного канала ± 500 В |
Изоляция между землёй и одним каналом |
>100 MОм при 500 В постоянного тока |
Логический вход |
|
Каналы |
16 |
ТТЛ - максим. напряжение |
24 В |
Возможные функции |
Сбор данных по запускам по сигналу тревоги в виде логических слов Сбор данных в режиме памяти 4, 8, 16 каналов вывода на бумагу |
Питание сенсора |
12 В постоянного тока |
Сигналы тревоги |
3 (2 ТТЛ , 1 реле) |
Мультиплексорная плата |
Каналы: |
12 на плату |
Диапазоны напряжения постоянного тока: |
От 1 мВ до 50 В |
Максимальный сдвиг: |
± 5 диапазонов |
Погрешность: |
± 0,1% ± 10 мкВ ± 0,1% сдвига |
TRMS AC+DC (истинное среднеквадратичное значение, пост.+перем. ток): |
От 200 мВ до 50 В |
Ширина полосы (-3дБ): |
От 5 Гц до 100 Гц |
Пик-фактор: |
2,2 |
Выборка |
|
Разрешение |
16 бит |
Частота выборки |
200 мкс макс. |
Объём памяти |
32 M слово в сегментах до 128 блоков |
Запуск |
Положительный фронт, отрицательный фронт, на логический вход, с задержкой, порог «да-нет». |
Предварительный запуск |
От -100% до +100% |
Ширина полосы |
|
Ширина полосы аналогового входа (-3дБ) |
1 КГц |
Программируемые цифровые фильтры |
0,1 Гц, 1 Гц,10 Гц,100 Гц |
Входной импеданс (постоянный ток) |
2 MОм для диапазона >5 V 10 MОм для других диапазонов |
Входная ёмкость |
150 pF |
Максимальное входное напряжение |
Между каналом и общей землёй ± 50В Между 2 контактами одного канала ± 50В Все входы дифференциальные, неизолированные |
Напряжение в обычном режиме (макс.) |
± 5 В в диапазонах < 5 V ± 50 В в диапазонах > 5 V |
