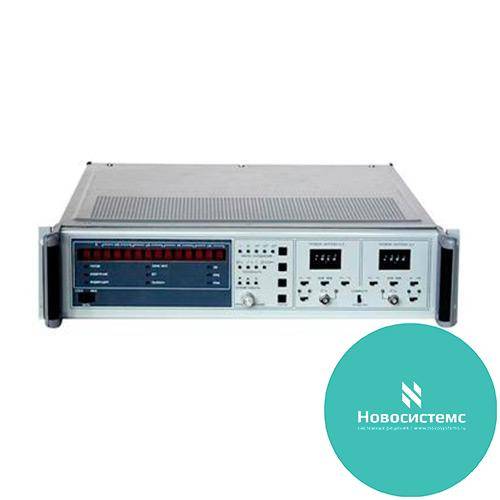

ЕЭ2.817.000 Измеритель временных параметров импульсов

ЕЭ2.817.000 Измеритель временных параметров импульсов
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

  • Прецизионный
  • Разрешающая способность единичного измерения 100 пс, в режиме усреднения до 1 пс

НАЗНАЧЕНИЕ

Предназначен для прецизионного измерения временных параметров импульсных сигналов. Используется для работы в составе систем для измерения нестабильности частоты.
    Имеет дистанционное управление через интерфейс IЕС 625 операциями: сброс-пуск, разрешение выдачи информации, выбор режима работы, выбор коэффициента усреднения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   Диапазон измеряемых интервалов времени   0-9,999999999 с
   Разрешающая способность измерения по времени 1·10-10 с
   Погрешность измерения длительности временных интервалов и периода следования импульсов не более 1 · 10-9 с
   Параметры исследуемых импульсных сигналов по входам t1 и t2:

максимальная частота следования 10 МГц
крутизна фронта не менее 0,2 В/нс
размах на нагрузке 50 Ом при любой полярности 0,3-10 В

   Коэффициенты в режиме усреднения интервалов времени 1, 10,102, 103, 104
   Входной импеданс 50 Ом или 1 МОм, 150 пФ
         напряжение 0,5 - 1,5 В
         частота (5 ±0,5).10-6 МГц
   Широкий выбор режимов готовности:
         – автоматический с началом измерения по сигналу, поступающему на вход t1
         – по фронту или спаду входного сигнала t1
         – автоматический с началом измерения первым сигналом, пришедшим на вход t1или t2 (с началом измерения сигналом t2 , перед результатом измерения индицируется знак "-")    Режимы внешнего запуска и внешней готовности позволяют осуществлять предварительную селекцию входных сигналов
Разрешающая способность единичного измерения 100 пс, в режиме усреднения до 1 пс с шумовой модуляцией базы времени, что позволяет повысить разрешение при измерении временных интервалов, синхронных с базой времени прибора
   Коэффициент ослабления входного сигнала (Катт) х1, х10
   Установка уровня запуска (-З±З) В.Катт с минимальным шагом 10 мВ·Катт

ОБЩИЕ ДАННЫЕ

   Диапазон рабочих температур -10 ±50 0С
   Относительная влажность воздуха при температуре 25 0С до 98 %
   Питание от сети переменного тока: 220 ±22 В; 50 ±1,

400 +28 Гц
-12
  •    Потребляемая мощность 140 В · А
  •    Габариты 480х120х539 мм
  •    Масса 20 кг
