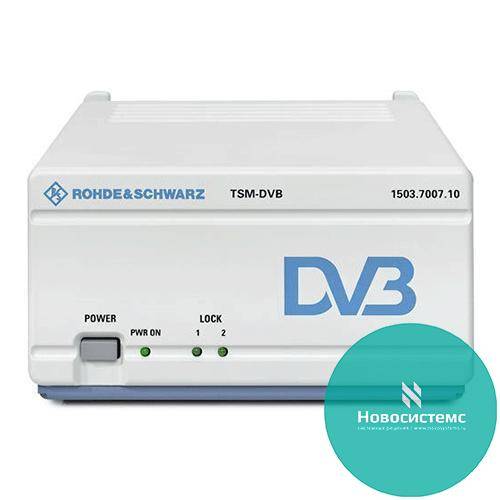

TSM-DVB Тестовый приемник DVB-T/H с несколькими антеннами R&S®

TSM-DVB Тестовый приемник DVB-T/H с несколькими антеннами R&S®
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB создан специально для мобильного измерения покрытия сетей DVB-T/H, даже при движении на высоких скоростях (>100 км/ч). Конструкция приемника обеспечивает быстрое и надежное измерение после простой настройки. Новый драйвер позволяет сопрягать прибор с надежным и популярным ПО измерения покрытия R&S®ROMES.

  1. Простое и быстрое мобильное измерение покрытия DVB-T/H в ходе тестового проезда
  2. Минимальные системные требования:
    -Приемник R&S®TSM-DVB
    -Ноутбук
    -Приемник GPS
    -Антенны
  3. Удобное и компактное решение:
    -Ш x В x Г: 83 мм x 154 мм x 224 мм
    -Масса: всего 1,4 кг
  4. Автономное решение для работы внутри помещений и на открытом пространстве
  5. Источник питания: 12 В пост. тока, 12 Вт
  6. Стандартная процессорная платформа для работы и управления: ноутбук с операционной системой Windows XP Pro SP2

РЧ секция

  • Розетки типа N для подключения антенн
  • Модуляция 2K, 4K или 8K OFDM
  • Диапазоны ОВЧ (кан. с 5 по 12) и УВЧ (кан. с 21 по 69)
  • Рабочая полоса 5 МГц, 6 МГц, 7 МГц или 8 МГц
  • Шаг по частоте 166,667 кГц
  • Поддерживается отстройка частоты ±167 кГц или ±125 кГц
  • КСВ макс. 3 дБ
  • Входная чувствительность от –92 до –20 дБмВт (зависит от режима DVB-T/H, меньшие значения: только для QPSK)
  • Погрешность уровня ±3 дБ (0 – 15°C, уровень <= –30 дБмВт); ±2 дБ (15 – 50°C, уровень <= –30 дБмВт)

Демодуляция DVB-T/H

  • Полностью совместима с ETS300744
  • Включает иерархические режимы (выбор приоритета потока)
  • Присутствие/отсутствие сигнализации DVB-H
  • Присутствие/отсутствие MPE-FEC в потоке HP/LP
  • Автоматическое определение режима по информации TPS (даже при C/Ш = 0 дБ), биты TPS от b16 до b55
  • Демодуляция двойного потока в иерархическом режиме
  • Устройство восстановления первоначальной последовательности
  • Демодуляция двойного потока в избыточном режиме с автоматической или ручной коммутацией
  • Режим работы с несколькими антеннами
  • Сигнализация DVB-H (квантование времени и MPE-FEC) в поле TPS (без снижения мощности и без декодирования MEP-FEC), присутствие/отсутствие квантования по времени в потоке HP/LP


Выход ASI для транспортного потока MPEGПолностью совместим с EN 50083-9

  • 188 байтов на пакет в пакетном формате данных ("непрерывный" режим)
  • Сдвоенные выходы
  • Выходное сопротивление: 75 Ом, разъем BNC
  • Формат выхода: ASI (драйверы HotLink)
  • Интерфейс RS-232-C со стандартным уровнем ±12 В в режиме "ведомый" (в стандартную конфигурацию входит адаптер USB)
  • Две линии состояния 5 В ТТЛ

Источник питания

  • Один источник питания +12 В пост. тока
  • Макс. потребляемый ток 1 А (12 Вт)
  • В x Ш x Г: 83 мм x 154 мм x 224 мм
  • Масса: примерно 1,4 кг
