ИСО-1 измеритель сопротивления обмоток

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Назначение прибора ИСО-1:

Измеритель сопротивления обмоток ИСО-1 является переносным прибором, предназначенным для измерения методом амперметра-вольтметра сопротивления цепей постоянному току, в том числе цепей, имеющих значительную индуктивность (например, обмоток трансформаторов). Прибор подключается к измеряемой цепи по четырехпроводной схеме.

Технические характеристики ИСО-1:

Диапазон измерения Rx	Разрешающая способность	Погрешность (% от конечного значения диапазона измерения)	Измерительный ток
2 mΩ	1 μΩ	0,2	5 A
20 mΩ	10 μΩ	0,2	5 A
200 mΩ	100 μΩ	0,2	5 A
2 Ω	1 mΩ	0,2	2,5 A
20 Ω	10 mΩ	0,2	250 mA
200 Ω	100 mΩ	0,2	25 mA

Прибор ИСО-1 имеет шесть пределов измерения - 2 mΩ, 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω.
Номинальный измерительный ток равен 5 А на пределах измерения 2, 20 и 200 mΩ, 2.5 А на пределе 2 Ω, 250 mA на пределе 20 Ω и 25 mA на пределе 200 Ω. Предусмотрена возможность регулировки измерительного тока в диапазоне от 20 до 100 % номинального значения (для работы с аккумуляторами малой емкости).
В приборе применяется режим форсированой установки тока насыщения при включении и режим поглощения энергии ЭДС самоиндукции, возникающей при отключении. На время гашения поля включается звуковая и световая индикация, работающая вплоть до прекращения тока в цепи.
Питание прибора - от внешнего сетевого источника постоянного тока напряжением 12 V , 5А
Средний потребляемый ток:
- 3 А на пределах 2, 20, 200 mΩ;
- 1.5 А на пределе 2 Ω;
- менее 500 mА на пределах 20 и 200 Ω;
- менее 300 mА при отключенном токе нагрузки и включенном термостате;
Допустимая длина измерительных проводов при сечении не менее 1.5 мм2, определяется предельным суммарным сопротивлением пары в токовой цепи не более 1 Ω.

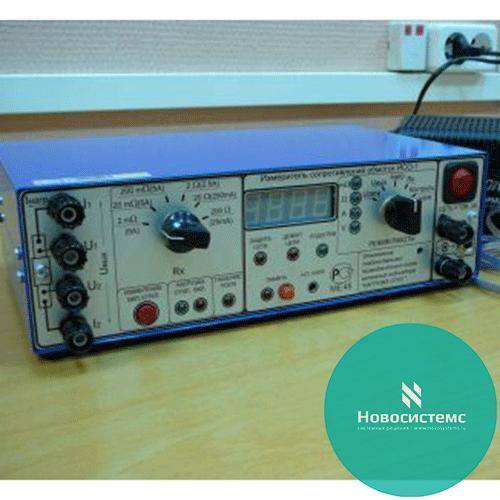

Конструктивное исполнение прибора ИСО-1:

Прибор выполнен в металлическом корпусе.
На передней панели расположены: органы управления, цифровой индикатор, клеммы питания, клеммы подключения к измеряемой цепи по четырехпроводной схеме.

Габаритные размеры прибора - 250х170х80 мм.
Масса прибора без источника питания - не более 1.6 кг.
Продолжительность непрерывной работы - 8 час в сутки.
