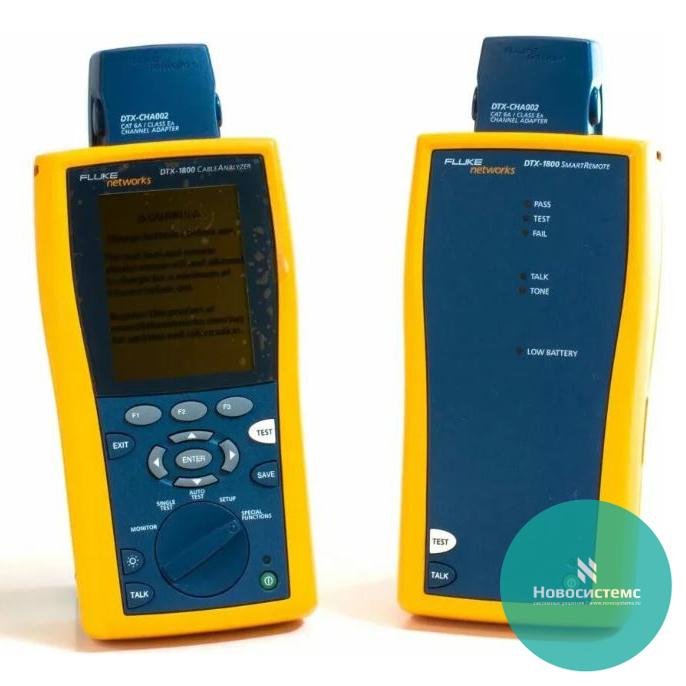

DTX-1800 Кабельный и сетевой тестер Fluke Networks
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание DTX-1800:
Анализаторы кабельных линий DTX-1200 DTX-1800 с модулями DTX-MFM2, DTX-SFM2, DTX-OTDR предназначены для измерения методом обратного рассеяния затухания в одномодовых и многомодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей и оценки неоднородностей оптического кабеля при проведении контрольно-измерительный работ при монтаже и аттестации волоконно-оптических линий связи, а также тестирования цифровых каналов.
- Сертификат Госстандарта России об утверждении типа средств измерений;
- Время выполнения процедуры “Автотест” для категории 6 составляет 9 секунд;
- Возможность подключения рефлектометрического модуля DTX Compact OTDR;
- Интерфейс пользователя с поддержкой русского языка;
- Уровень точности Level IV;
- Тестирование на соответствие 10GBASE-T;
- Возможность тестирования СКС в соответствии с проектом стандарта Cat 6a;
- Диагностика неисправностей и повреждений в кабеле;
- Надежный адаптер линии (Permanent Link Adapter) со сменными модулями для тестирования соединений RJ-45 и IDC 110-кросс;
- Время работы от литий-ионного аккумулятора до 12 часов;
- Возможность тестирования в автоматическом режиме (функция “Автотест”);
- Встраиваемые в прибор сменные оптические модули для тестирования одмодовых и многомодовых волоконно-оптических линий;
- Время выполнения процедуры “Автотест” для оптических соединений составляет 12 секунд;
- Сохранение до 250 результатов тестов на Кат.6, включая графику, во внутреннюю память прибора или на сменную карту памяти (до 256Мб);
- Измерение параметров кабеля в диапазоне частот до 900 МГц;
- Большой цветной дисплей;
- Порт USB для связи с ПК;
- Эргономичный дизайн;
- Переговорное устройство;
- Поворотный переключатель.
Типы кабелей |
Экранированная и неэкранированная витая пара (STP, FTP, SSTP и UTP):
|
Адаптеры со стандартным интерфейсом соединения |
Адаптеры постоянного соединения Cat 6A/Класс ЕA:
Адаптеры канала Cat 6A/Класс ЕA:
|
Стандарты теста: |
|
Скорость авто теста |
Полный авто тест соединений витой пары категории 6 за 9 сек. (в обе стороны) Полный автотест соединений категории 6A класса F ISO/IEC за 22 сек. (в обе стороны) |
Поддерживаемые параметры тестов |
(Выбранный тестовый стандарт определяет параметры и частотный диапазон тестов) Карта проводов Длина Задержка распространения Разница задержек Сопротивление контурного тока Вносимые потери (затухание) Возвратные потери (RL) NEXT Разница между перекрестными наводками и затуханием (ACR-N) ACR-F (ELFEXT) Суммарное значение ACR-F (ELFEXT) Суммарное значение NEXT, PS NEXT Суммарное значение ACR-N, PS ACR-N Суммарное значение перекрестных наводок Alien Xtalk на ближнем конце (PS ANEXT) Суммарное значение затухания разницы перекрестных наводок Alien Xtalk на дальнем конце (PS AACR-F) |
Кабельный тональный генератор | Генерирует тональные сигналы, которые могут быть обнаружены детектором тонов, например, детектором Fluke Networks IntelliTone. Тональные сигналы генерируются на всех парах. Частотный диапазон на всех парах. Частотный диапазон тонов: от 440 Гц до 831 Гц |
Дисплей | Диагональ 3,7 дюйма (9,4 см), 240 точек в ширину на 320 точек в высоту, пассивный цветной передающий ЖК-дисплей с подсветкой. |
Защита на входе | Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайное повышение напряжения в сетях ISDN не нанесет ущерба. |
Корпус | Высокопрочный пластик с ударостойким покрытием |
Размеры | Главный модуль и модуль Smart Remote: 21,6 см x 11,2 см x 6 см |
Масса | 1,1 кг, номинально (без адаптера или модуля) |
Рабочая температура | От от 0 °C до 40 °C |
Температура хранения | От от -20°C до 60°C |
Относительная рабочая влажность (% без конденсации) |
От 0 °C до 35 °C: при влажности от 0 % до 90 %; От 35 °C до 45 °C: при влажности от 0 % до 70 % |
Вибрация | Случайная, 2 г, 5 Гц–500 Гц |
Ударная нагрузка | Падение с высоты 1 м с подсоединенными модулем и адаптером и без них |
Безопасность | CSA C22.2 № 1 010,1: 1992 Исправления к первому изданию 1 EN 61010-1, 2 |
Степень загрязнения | Степень загрязнения 2, как определено в IEC 60664 и применяется по отношению к документу IEC 60950 «Безопасность оборудования на основе информационных технологий, 1999» |
Высота над уровнем моря | Рабочая: 4000 м; хранение: 12000 м |
Электромагнитная совместимость | EN 61326-1 |
Мощность |
Основной и удаленный модули: Блок литиево-ионных батарей, 7,4 В, 4000 мА/ч
|
Поддерживаемые языки | Английский, французский, немецкий, испанский, португальский, итальянский, японский, упрощенный китайский, традиционный китайский, корейский, русский, чешский, польский, шведский, венгерский. |
Калибровка | 1 год (калибровка, проведенная сервисным центром) |
Технические характеристики | Примечание. Все технические характеристики тестов, проводимых на кабелях витой пары, относятся к кабелям с сопротивлением 100 Ω. Свяжитесь с компанией Fluke Networks для получения информации по выполнению измерения показателей кабелей с другим сопротивлением. |
Стандартная точность | Превышает требования Уровня IV стандарта IEC 61935-1/Ed. 3 |
Режимы тестирования соединений категории 6A/класса EA (и соединений более низких категорий) | Анализатор DTX CableAnalyzer сильно превышает требования Уровня III стандартов ANSI/TIA-1152 и IEC 61935-1/Ed.3. |
Режимы тестирования соединений класса F | DTX-1800 соответствует требованиям Уровня IV стандарта IEC 61935-1/Ed. 3 или превышает их. |
Длина кабельной системы на основе витой пары | (В показатели длины не входит неопределенность значения NVP кабеля), |
Параметр |
Тестирование одного конца Тестирование обоих концов (главного и удаленного) |
Диапазон |
800 м - тестирование одного конца 150 м - тестирование обоих концов (главного и удаленного) |
Разрешение |
0,1 м - тестирование одного конца 0,1 м - тестирование обоих концов (главного и удаленного) |
Точность |
± (1 м 4%) - тестирование одного конца ± (1 м 4%) - тестирование обоих концов (главного и удаленного) |
Разница задержек | |
Параметр | Кабельная система на основе витой пары |
Диапазон | От 0 нс до 100 нс |
Разрешение | 1 нс |
Точность | ± 10 нс |
Тестирование сопротивления контурного тока | |
Параметр | Кабельная система на основе витой пары |
Диапазон | 0 Ом до 530 Ом |
Разрешение | 0,1 Ом |
Точность | ± (1 Ом + 1%) |
Время восстановления после перегрузки | Менее 10 минут для номинальной погрешности после перегрузки. Рассмотрение ситуации требуется, если перенапряжение повторилось или продолжается. |
Комплекты анализаторов Fluke Networks серии DTX:
FL-DTX-1200 | DTX-1200 основной и удаленный блок кабельного анализатора, адаптеры постоянного соединения Cat 6/ класса Е (2 шт), адаптеры канала Cat 6/класса Е (2 шт), гарнитуры (2 шт), зарядные устройства (2 шт), кейс, кабель USB (Mini-B), ПО LinkWare для ПК. |
FL-DTX-1800 | DTX-1800 основной и удаленный блок кабельного анализатора, адаптеры постоянного соединения Cat 6A (2 шт), адаптеры канала Cat 6A (2 шт), гарнитуры (2 шт), зарядные устройства (2 шт), кейс, кабель USB (Mini-B), ПО LinkWare. |
FL-DTX-1800-E |
Комплект DTX-1800 (основной и удаленный блок) Модули оптического тестера (Многомод, 850/1300 нм) - 2 шт. Включают источник излучения 850/1300 нм и измеритель мощности 850/1300/1310/1550 нм, встроенный VFL, эталонные тестовые шнуры Encircled Flux (EF-TRC) |
FL-DTX-QUAD-OTDR (снят с поставки) |
DTX-1800 основной блок (модуль для сертификации меди в комплект не входит) Модуль оптического рефлектометра (850/1300/1310/1550 нм) |
FL-DTX-10GKIT | В набор анализатора внешних перекрестных наводок для DTX-1800 входят: два коммуникационных модуля DTX-AXTLK1, ПО DTX AxTalk AnalyzerTM на базе Windows, два адаптера постоянного соединения Cat 6A/класса EA (DTX-PLA002S), два адаптера канала, для измерения перекрестных наводок (DTX-CHA002AS) |
FL-DTX-1800-O (снят с поставки) |
Комплект DTX-1800 (основной и удаленный блок) Модуль оптического рефлектометра (850/1300/1310/1550 нм) |
FL-DTX-1800/SR | Удаленный модуль кабельного анализатора Smart Remote |
Выпущены обновленные модели |
|
FL-DTX-1800-M | Обновленная модель: FL-DTX-1800-E |
FL-DTX-1800-MS | Обновленная модель: FL-DTX-1800-ES INTL |
FL-DTX-1800-MSO | Обновленная модель: FL-DSX-5000QOi INTL |
Оптические модули для анализаторов Fluke Networks DTX:
FL-DTX-EFM2 | Модули оптического тестера (Многомод, 850/1300 нм) - 2 шт. Включают источник излучения 850/1300 нм и измеритель мощности 850/1300/1310/1550 нм, встроенный VFL, эталонные тестовые шнуры Encircled Flux (EF-TRC) |
FL-DTX-SFM2 | Модули оптического тестера (Одномод, 1310/1550 нм) - 2шт. Включают источник излучения (1310/1550 нм), измеритель мощности 850/1300/1310/1550), встроенный VFL. |
FL-DTX-OTDR-QMOD | |
DTX-MFM2 | Обновленный модуль: FL-DTX-EFM2 |
Адаптеры для анализатора Fluke Networks DTX:
FL-DTX-PLA002 | Адаптер постоянного соединения для DTX (Cat 6A) - 1 шт. |
FL-DTX-PLA002S | Адаптеры постоянного соединения для DTX (Cat 6A) - 2 шт. |
FL-DTX-PLA002PRP | Сменный модуль для адаптера DTX-PLA002 |
FL-DTX-CHA002 | Адаптер канала для DTX (Cat 6A) - 1 шт. |
FL-DTX-CHA002S | Адаптеры канала для DTX (Cat 6A) - 2 шт. |
FL-DTX-COAX | Адаптер для тестирования коаксиального кабеля DTX - 2 шт |
FL-DTX-TERA | Комплект адаптеров TERA: адаптер канала (2 шт) и адаптеры постоянного соединения (2 шт) для тестирования систем Siemon TERA класса F |
FL-DTX-PLA011 | Адаптер постоянного соединения TERA для систем Siemon TERA класса F и Fa Примечание. Вам также потребуется как минимум один адаптер DTX-CHA011 |
FL-DTX-CHA011 | Адаптер канала TERA для систем Siemon TERA класса F |
FL-DTX-PC5ES | Набор адаптеров DTX для тестирования коммутационных кабелей (патч кордов) категории 5e. Сертифицирует в соответствии со стандартами ANSI/TIA 568-C и ISO 11801:2010. |
FL-DTX-PC6S | Набор адаптеров DTX для тестирования коммутационных кабелей (патч кордов) категории 6. Сертифицирует в соответствии со стандартами ANSI/TIA 568-C и ISO 11801:2010. |
FL-DTX-PC6AS | Набор адаптеров DTX для тестирования коммутационных кабелей (патч кордов) категории 6A. Сертифицирует в соответствии со стандартами ISO 11801:2010. |
Компенсационные оптические катушки Fluke Networks:
FL-MMC-50-SCSC | Компенсационная катушка 50 мкм (многомод) - SC/SC |
FL-MMC-50-SCST | Компенсационная катушка 50 мкм (многомод) - SC/ST |
FL-MMC-50-SCLC | Компенсационная катушка 50 мкм (многомод) - SC/LC |
FL-MMC-50-SCE2K | Компенсационная катушка 50 мкм (многомод) - SC/E2000 |
FL-MMC-50-SCFC | Компенсационная катушка 50 мкм (многомод) - SC/FC |
FL-MMC-62-SCSC | Компенсационная катушка 62.5 мкм (многомод) - SC/SC |
FL-MMC-62-SCST | Компенсационная катушка 62.5 мкм (многомод) - SC/ST |
FL-MMC-62-SCLC | Компенсационная катушка 62.5 мкм (многомод) - SC/LC |
FL-MMC-62-SCFC | Компенсационная катушка 62.5 мкм (многомод) - SC/FC |
FL-SMC-9-SCSC | Компенсационная катушка 9 мкм (одномод) - SC/SC |
FL-SMC-9-SCST | Компенсационная катушка 9 мкм (одномод) - SC/ST |
FL-SMC-9-SCLC | Компенсационная катушка 9 мкм (одномод) - SC/LC |
FL-SMC-9-SCE2KAPC | Компенсационная катушка 9 мкм (одномод) - SC/E2000APC |
FL-SMC-9-SCFC | Компенсационная катушка 9 мкм (одномод) - SC/FC |
FL-SMC-9-SCSCAPC | Компенсационная катушка 9 мкм (одномод) - SC/SCAPC |
FL-SMC-9-SCFCAPC | Компенсационная катушка 9 мкм (одномод) - SC/FCAPC |
FL-SMC-9-SCLCAPC | Компенсационная катушка 9 мкм (одномод) - SC/LCAPC |
Патч корды Fluke Networks:
SRC-9-SCSC-KIT | Набор патч кордов (одномод) 2м (SC/SC - 4шт) |
SRC-9-SCLC-KIT | Набор патч кордов (одномод) 2м (SC/LC - 2шт, LC/LC - 2шт) |
SRC-9-SCFC-KIT | Набор патч кордов (одномод) 2м (SC/FC - 2шт, FC/FC - 2шт) |
SRC-9-SCST-KIT | Набор патч кордов (одномод) 2м (SC/ST - 2шт, ST/ST - 2шт) |
SRC-9-SCSC | Патч корд (одномод) 2м - SC/SC |
SRC-9-SCLC | Патч корд (одномод) 2м - SC/LC |
SRC-9-SCFC | Патч корд (одномод) 2м - SC/FC |
SRC-9-SCST | Патч корд (одномод) 2м - SC/ST |
SRC-9-LCLC | Патч корд (одномод) 2м - LC/LC |
SRC-9-FCFC | Патч корд (одномод) 2м - FC/FC |
SRC-9-STST | Патч корд (одномод) 2м - ST/ST |
MRC-50-SCSC | Патч корд (многомод) 2м (50 мкм) - SC/SC |
MRC-50-LCLC | Патч корд (многомод) 2м (50 мкм) - LC/LC |
MRC-50-FCFC | Патч корд (многомод) 2м (50 мкм) - FC/FC |
MRC-50-STST | Патч корд (многомод) 2м (50 мкм) - ST/ST |
MRC-625-SCSC | Патч корд (многомод) 2м (62.5 мкм) - SC/SC |
MRC-625-LCLC | Патч корд (многомод) 2м (62.5 мкм) - LC/LC |
MRC-625-FCFC | Патч корд (многомод) 2м (62.5 мкм) - FC/FC |
MRC-625-STST | Патч корд (многомод) 2м (62.5 мкм) - ST/ST |
MRC-50-EFC-SCSC | Патч корд EFC (многомод) 2м (50 мкм) - SC/SC |
MRC-50-EFC-SCLC | Патч корд EFC (многомод) 2м (50 мкм) - SC/LC |
MRC-50-EFC-SCFC | Патч корд EFC (многомод) 2м (50 мкм) - SC/FC |
MRC-50-EFC-SCST | Патч корд EFC (многомод) 2м (50 мкм) - SC/ST |
MRC-625-EFC-SCSC | Патч корд EFC (многомод) 2м (62.5 мкм) - SC/SC |
MRC-625-EFC-SCLC | Патч корд EFC (многомод) 2м (62.5 мкм) - SC/LC |
MRC-625-EFC-SCFC | Патч корд EFC (многомод) 2м (62.5 мкм) - SC/FC |
MRC-625-EFC-SCST | Патч корд EFC (многомод) 2м (62.5 мкм) - SC/ST |
