ME7780A - тестовая система BER 48 Гбит/сек

ME7780A - тестовая система BER 48 Гбит/сек
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

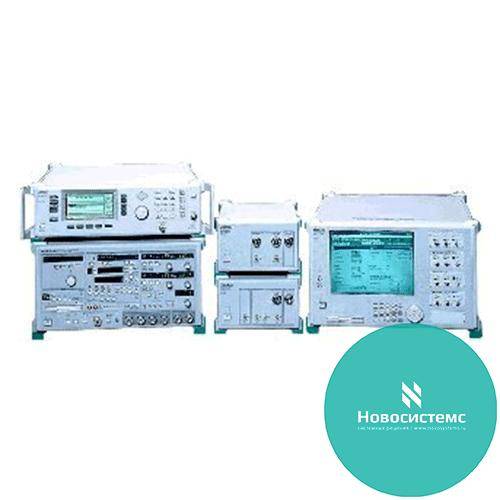

Новая тестовая система ME7780A 48G BERT от Anritsu является признанным лидером в своей отрасли благодаря, лучшей производительности и широчайшему перекрываемому диапазону частот до 48 Gigabits в секунду. Уникальный дизайн системы позволяет создавать сигналы с высоким качеством формы импульса, необходимых, для анализа высокоскоростных электрических и оптических компонентов, модулей и систем для сетей следующего поколения.

Система ME7780A обладает очень низким джиттером, низким фазовым шумом и высокой чувствительностью до 48 Gbps, все это дает возможность инженерам проводить широкий спектр, сложных измерений с высокой точностью. Система дает возможность дизайнерам сократить время на проектирование системы, уменьшить цикл производства и как следствие опередить конкурентов, поставив продукты на рынок быстрее. ME7780A состоит из MP1775A (4х-Канальный генератор импульсов) и MP1776A (4х-Канальный детектор рассогласования), а также новый мультиплексор MP1811A, демультиплексора MP1812A и внешнего источника сигнала.

Передающая часть состоит из генератора сигналов 50G или 65G серии MG3690B, он используется для создания синхросигнала, генератора импульсов MP1775A для создания моделей 4х каналов SDH/SONET, а также мультиплексора 4:1 MP1811A для мультиплексирования этих сигналов в один сигнал 48 Gbps.

Приемная часть состоит из демультиплексора 1:4 MP1812A, разделяющего сигнал 48 Gbps на 4 канала и детектора рассогласования MP1776A, измеряющего коэффициент ошибок 4х каналов. Фаза каждого канала меняется каждую четверть цикла, позволяя, мультиплексированному сигналу сформировать чистый PRBS поток. Кроме того, новый демультиплексор MP1812A дает высокое разрешение фазы синхронизации и порогового напряжения, что очень важно при измерении параметра Q и U-образной кривой

Возможность расширения встроенной памяти MP1775A и опциональное ПО MX177601A SONET/SDH pattern editing software, делают ME7780A мощной системой тестирования всех существующих и будущих структур сигналов до OC-768c/STM-256c. Кроме тестирования фреймов SONET/SDH, есть возможность создавать модели CID для тестирования в предельных режимах цепей восстановления тактовой синхронизации, используемых в сетевом оборудовании. Конвертеры Anritsu 40G E/O и O/E образуют отличную комбинацию с системой ME7780A BERT, для точного тестирования оптических систем со скоростью передачи данных 40 Gbps и выше.

ME7780A это идеальное тестовое решение для проверки и характеристики электронных/оптических систем, модулей и устройств поддерживающих скорость передачи данных от 25 Gbps до 48 Gbps . Гибкость настроек ME7780A позволит пользователю оптимально использовать каждый компонент системы. Все приборы системы можно ME7760B использовать отдельно или в комбинации с другими устройствами, в зависимости от поставленных задач, что оправдывает крупные затраты.

Тестовая система ME7760B от Anritsu, это схожая система для скорости передачи данных до 43.5 Gbps.

Возможности:

  • Широкий перекрываемый диапазон частот для работы со стандартами FEC, non-FEC, и Super FEC от 25 Gbps до 48 Gbps
  • Одновременное, параллельное тестирование 4х-каналов от 100 Mbps до 12.5 Gbps с помощью MP1775A и MP1776A
  • Тестирование 4:1 MUX и 1:4 DEMUX с помощью MP1811A и MP1812A
  • Тестирование оптических систем 40 Gbps с помощью конверторов Anritsu 40G O/E и E/O
  • Независимая подстройка уровня для каждого из 4х каналов
  • Программируемые модели, PRBS и инвертированные PRBS модели: 2n-1 (n = 7, 9, 11, 15, 20, 23, 31)
  • Высокое качество выходного сигнала, низкий джиттер и маленькое искажение
  • Подстройки точки пересечения возможна на передней панели MP1775A (4х-канальный PPG)
  • Независимый режим и одновременное тестирование BER/анализ 4х каналов с помощью MP1776A
  • Тестирование пакетов SONET/SDH до OC-768c/STM-256c и создание моделей CID с помощью ПО MX177601A
  • Простота использования, за счет расположения всех необходимых клавиш на передней панели
