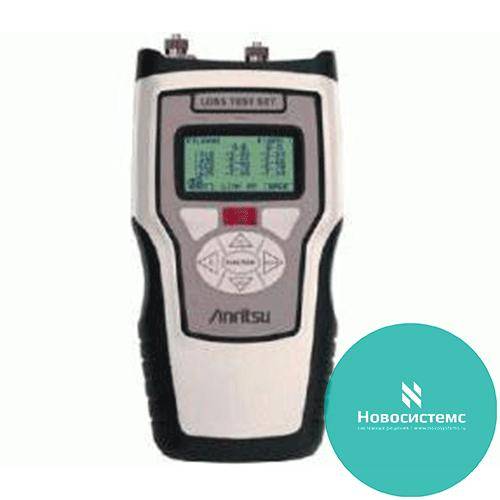

CMA50 LTS - оптический тестер

CMA50 LTS - оптический тестер
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Быстродействующие и простые в применении оптические тестеры серии CMA50 от компании Anritsu предназначены для измерения затухания и уровня мощности оптического излучения в волоконно-оптических линиях. Предлагается множество комбинаций откалиброванных длин волн и опций коннекторов, чтобы соответствовать требованиям тестирования различных сетей: одномодовых линий сетей FTTx и междугородных телефонных сетей, многомодовых линий локальных сетей (LAN) и сетей кабельного телевидения (CATV).

Оптические тестеры данной серии облегчают процесс тестирования, предлагая возможности измерения затухания в двух направлениях передачи, определения соответствия/несоответствия пороговому значению, запоминающее устройство большой емкости для сохранения результатов измерения, а также опцию тестирования в сети через интерфейс RJ45. Легкий и прочный корпус соответствует жестким требованиям измерения в полевых условиях и обеспечит долгие годы эксплуатации.

Для автоматического измерения потерь в двух направлениях передачи (опция EZTest) используется два прибора, работающих по схеме master/slave (главный/исполнитель). Приборы устанавливаются на разных концах линии. Результаты измерения представляются отдельно по направлениям (A-B и B-A), выполняется усреднение для двух направлений. Полученные результаты отображаются на экранах обоих приборов. При этом управлять процессом измерения и считывать результаты можно с одного конца, таким образом, высвобождая второго специалиста.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вариант на две длины волны
Модель 50LTS35 50LTS56 50LTS83
Тип излучателя Лазерный диод (LD) Лазерный диод (LD) Светоизлучающий диод (LED)
Длина волны излучения
(при +23°C), нм
1310/1550
±20 нм
1550/1625
±20 нм
850/1300
±20 нм
Выходная мощность -7 дБм -7 дБм -20 дБм (волокно 62.5/125 мкм)
Ширина спектра источника (FWHM) <5 нм/<5 нм <5 нм/<5 нм <50 нм/<150 нм

Вариант на три длины волны
Модель 50LTS345 50LTS356
Тип излучателя LD LD
Длина волны излучения
(при +23°C), нм
1310/1490/1550
±20 нм
1310/1550/1625
±20 нм
Выходная мощность -7 дБм -7 дБм
Ширина спектра источника (FWHM) <5 нм <5 нм

Вариант на четыре длины волны
Модель 50LTS3456 50LTS8335*
Тип излучателя LD LED для многомодового порта
LD для одномодового порта
Длина волны излучения
(при +23°C), нм
1310/1490/1550/1625
±20 нм
850/1300/1310/1550
±20 нм
Выходная мощность -7 дБм -7 дБм
-20 дБм (волокно 62.5/125 мкм)
Ширина спектра источника (FWHM) <5 нм <50 нм/<120 нм

* блок 50LTS8335 имеет один порт для одномодового волокна и один порт для многомодового волокна

Характеристики порта измерителя мощности
Модель Стандартная Опция C
Длины волн калибровки, нм 850, 1300, 1310, 1490, 1550, 1625 нм
в диапазоне 1270-1610 нм с приращением 20 нм
850, 1300, 1310, 1490, 1550, 1625 нм
в диапазоне 1270-1610 нм с приращением 20 нм
Диапазон измеряемых мощностей* от +5 до -65 дБм от +27 до -45 дБм
Точность калибровки** ±0.2 дБ ±0.2 дБ
Линейность*** ±0.1 дБ ±0.1 дБ

* неопределенность ±0.3 дБ от 900 до 1625 нм в рабочем диапазоне температур
** контроль в соответствии с NIST, при +23°C и входной мощности -10 дБм, 1310 нм
*** при +23°C, исключая верхние 5 дБ и нижние 10 дБ

Характеристики измерения потерь в двух направлениях передачи
Длина волны Основные длины волн одномодового режима
Диапазон измерения потерь 50 дБ (200 км, 1550 нм)
Время измерения 2.5 секунды на длину волны

Опции
Опция V (визуальный дефектоскоп) Источник видимого света на длине волны 650 нм для визуального обнаружения повреждения в волокне на расстоянии до 5 км
Опция N (тестирование в сети) Доступ к LAN, обеспечение целостности сетевого уровня и характеристик задержки кадров по протоколу TCP/IP с использованием встроенной сетевой интерфейсной карты 10/100 Мбит/с
Опция B (EZTest) Автоматическое измерение потерь в двух направлениях передачи на множестве длин волн нажатием одной кнопки
Опция O (ORL) Опция ORL обеспечивает измерение возвратных потерь (затухания отражения) для высокоскоростных систем передачи
Общие характеристики
Режимы модуляции Непрерывное излучение (CW), 2 кГц
Стабильность излучения (1 час) ±0.05 дБ для одномодового режима
±0.10 дБ для многомодового режима
Обнаружение модулированного сигнала Распознавание модуляции 2 кГц
Идентификация длин волн Автоматическое распознавание длин волн калибровки (при использовании вместе с источником CMA 500LS или LTS)
Разрешение отображения 0.01 (дБ/мВт/мкВт/нВт)
Электропитание
от сети переменного тока 110/220 В через адаптер
от блока NiMH аккумуляторный батарей
от 4x батарей типа AA
Продолжительность работы при питании от батарей
20 часов (типичное значение)
Функция автоматического выключения прибора
Устанавливается пользователем (функцию можно отключить)
Типы коннекторов
FC, SC, ST, DIN, LC
Рабочий диапазон температур
От -10 до +50°C
Диапазон температур хранения
От -40 до +60°C
Габариты
210x110x41.3 мм
Масса (включая батарею)
< 550 г
Гарантия
3 года

Опции
Опция V (визуальный дефектоскоп) Источник видимого света на длине волны 650 нм для визуального обнаружения повреждения в волокне на расстоянии до 5 км
Опция N (тестирование в сети) Доступ к LAN, обеспечение целостности сетевого уровня и характеристик задержки кадров по протоколу TCP/IP с использованием встроенной сетевой интерфейсной карты 10/100 Мбит/с
Опция B (EZTest) Автоматическое измерение потерь в двух направлениях передачи на множестве длин волн нажатием одной кнопки
Опция O (ORL) Опция ORL обеспечивает измерение возвратных потерь (затухания отражения) для высокоскоростных систем передачи
Общие характеристики
Режимы модуляции Непрерывное излучение (CW), 2 кГц
Стабильность излучения (1 час) ±0.05 дБ для одномодового режима
±0.10 дБ для многомодового режима
Обнаружение модулированного сигнала Распознавание модуляции 2 кГц
Идентификация длин волн Автоматическое распознавание длин волн калибровки (при использовании вместе с источником CMA 500LS или LTS)
Разрешение отображения 0.01 (дБ/мВт/мкВт/нВт)
Электропитание
