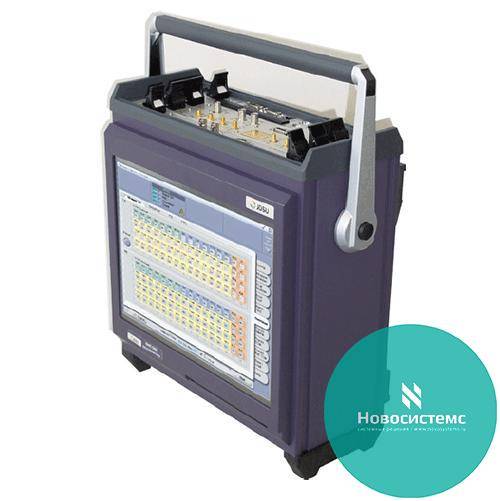

ONT-503 - Анализатор оптических сетей

ONT-503 - Анализатор оптических сетей
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Анализаторы семейства ONT-503 представляют собой тестеры сетей нового поколения. Основным отличием анализаторов ONT является их направленность на тестирование сетей передачи данных нового поколения – Next Generation SDH (Ethernet-over-SDH) и OTN (Optical Transport Networks).  Учитывая направленность анализаторов серии ONT, данные приборы поддерживают скорости от STM-0 до STM-64 и 10.7G. Анализаторы серии OTN-503 также адресованы для следующего стандарта высокоскоростных сетей передачи данных - скоростью передачи 40 Гбит/с. Анализатор поддерживают тестирование сетей SDH на скорости 40 Гбит/с, технологии OTN на скорости 43 Гбит/с, а также анализ/генерацию джиттера и вандера на скорости 40/43G.

Измерения, проводимые анализаторами серии ONT можно разделить на 4 категории:

  • Тестирование традиционных технологий SDH уровней STM-0/-1/-4/-16/-64
  • Тестирование параметров транспортных технологий Next Generation SDH уровней STM-1/-4/-16/-64
  • Тестирование параметров взаимодействия оборудования передачи данных Ethernet и сетей NextGeneration SDH
  • Тестирование параметров технологии OTN и параметров среды передачи, влияющих на надежную работу систем OTN

При тестировании традиционных технологий передачи SDH, анализаторы обладают функциями:

  • Генерация и анализ сигналов о неисправностях и ошибках
  • Генерация и анализ указателей
  • Анализ ошибок в соответствии с рек. ITU-T G.826, G.828 и G.829
  • Тестирование передачи IP-трафика через SDH (PoS) в соответствии с протоколами формирования кадров HDLC/PPP и CISCO HDLC

При тестировании параметров технологий NextGeneration SDH, анализаторы обладают функциями:

  • Анализ работы специфичных параметров технологий NextGeneration SDH, таких как виртуальных сцепок (VC - Virtual Concatenation) виртуальных групп сцепок (VCG - Virtual Concatenation Group) механизмов управления полосой пропускания LCAS (Link Capacity Adjustment Scheme) и размещения асинхронной нагрузки в виде данных в контейнеры VC (GFP - Generic Frame Procedure) и т.д.

При проведении тестирования взаимодействия оборудования Ethernet и сетей NextGeneration SDH, анализаторы семейства ONT оснащаются дополнительным модулем на выбор (оптический интерфейс 1G на 4-порта или интерфейс на витую пару 10/100/1000 на 4 порта). Таким образом, обеспечивается активное тестирование сети/оборудования NextGeneration SDH путем изменения параметров входящего Ethernet -трафика (формата, длины кадра, скорости и т.д.). При проведении тестирования сетей OTN (Optical Transport Network) обеспечивается анализ структуры сигнала OTN на скоростях 2.7 G (STM-0/1/4/16+OTN1) и 10.7G (STM-64+OTU2) а также специализированных параметров, таких как механизм обнаружения и исправления ошибок FEC - Forward Error Correction.

Поддержка многопортового и мультиканального тестирования:

  • Анализаторы серии ONT-506 явлются модульными приборами и обладают функцией многопортового тестирования, когда каждый модуль, установленный в шасси, может выполнять измерения независимо от других установленных модулей.
  • Также обеспечивается мультиканальное независимое тестирование 1008 VC-12/1344 VT1.5 на скорости до STM-16/STS-48.

Для тестирования дополнительных параметров, влияющих на передачу сигнала, тестеры обеспечивают:

  • Анализ и генерацию джиттера/вандера сигнала SDH уровня STM-64 и сигнала OTN уровня 10.7G
  • Спектральный анализ систем DWDM в диапазоне от 1250 до 1650нм
