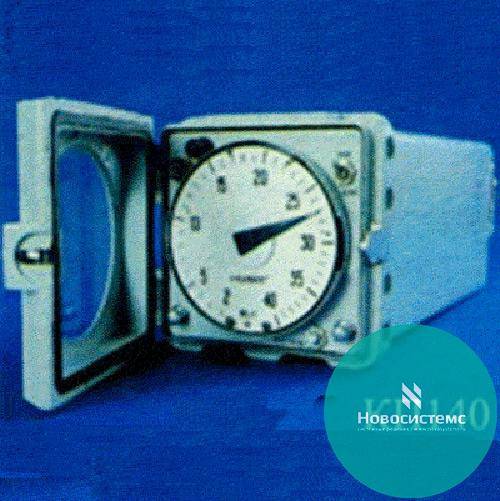

КД140 Прибор показывающий

КД140 Прибор показывающий
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.
Приборы выпускаются исполнения ОМ4 - температура окружающего воздуха: в рабочем состоянии от минус 10° С, до плюс 50 ° С, в нерабочем - от минус 50°С до плюс 65°С, воздействие вибрационных нагрузок - в диапазоне частот до 60Гц с ускорением до 15 м/с2

    Основные технические данные


Основная погрешность от нормирующего значения,  %:

  • по показаниям

  • по каналу с реостатным устройством

  • по каналу сигнализации



±1,0
±1,5
± 2,0

Вариация в  %  от нормирующего значения, не более:

  •   по показаниям
  •   по сигнализации
1

2
Быстродействие прибора, с, не более 5
Питание приборов от сети переменного тока 220(240) В; 50(60) Гц
Потребляемая мощность приборов, ВА, не более 15
Габаритные размеры, мм  140х140х405
Масса, кг, не более 10
Назначенный ресурс работы прибора не менее  ч (в течение назначенного срока службы). 60 000
Назначенный срок службы, лет 10

     ТУ 25-05-62-76  ТУ 25-05-АД1-62-92

     Исполнение приборов КД140


п/п
Наименование
прибора
Шифр Дополнительное устройство  Номинальная статическая характеристика преобразователя
1. Приборы с дифференциально-трансформаторной измерительной схемой показывающие для измерения расхода, давления, уровня и др. неэлектрических величин,  которые могут быть преобразованы во взаимную индуктивность 0-10mГн и сигнализации отклонения указанных параметров от заданного значения КД140М-001-ОМ4 - линейная
КД140М-002-ОМ4 - квадратичная
КД140М-003-ОМ4 Реостатное линейная
КД140М-004-ОМ4 Реостатное квадратичная

Номинальные статические характеристики преобразования и пределы измерений приборов типа КД140

 Наименование комплекта по назначению Номинальная статическая характеристика преобразования Пределы измерений Единица
измерения
верхний нижний
Вакуумметр Линейная -0,1 0 МРа
Мановакуумметр -0,1 0,06
-0,1 0,15
-0,1 0,30
-0,1 0,50
-0,1 0,90
-0,1 1,50
-0,1 2,40
Дифманометр-перепадомер 0 0,04
Манометр 0 0,06
Дифманометр-перепадомер 0 0,063
Дифманометр-уровнемер 0 0,63 m
Манометр 0 0,100 МРа
Дифманометр-перепадомер 0 0,100
Дифманометр-уровнемер 0 1,0 m
Манометр 0 0,160 МРа
Дифманометр-перепадомер 0 0,160
Дифманометр-уровнемер 0 1,6 m
Манометр 0 0,25 МРа
Дифманометр-перепадомер 0 0,25
Дифманометр-уровнемер 0 2,5 m
Манометр 0 0,400 МРа
Дифманометр-перепадомер 0 0,400
Дифманометр-уровнемер 0 4,0 m
Манометр 0 0.600 МРа
Дифманометр-перепадомер 0 0.630

    Условия заказа приборов КД140

     При заказе необходимо указать:

    1.  Условное обозначение прибора.
    2.  Шифр прибора
    3.  Обозначение технических условий.
    4.  Нижний и верхний пределы измерений
    5.  Номинальная статическая характеристика преобразования первичного преобразователя
    6.  Обозначение единицы измерения.
    7.  Напряжение питания.
    8.  Количество приборов.
    9.  Количество технических описаний ТО   и инструкций по эксплуатации для партии приборов.
