Fluke 434/LOG - Анализатор качества электроэнергии для трехфазной сети
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Обнаружение проблем качества энергоснабжения быстрее, безопаснее и более детально
Fluke предлагает не имеющую равных серию анализаторов качества энергоснабжения. Эти приборы дают возможность проведения анализа всех параметров и событий, связанных с энергоснабжением, быстрее, безопаснее и более детально, чем когда-либо раньше.
Анализаторы качества энергоснабжения для трехфазной сети Fluke 434/LOG помогут найти, предсказать, предотвратить и устранить неполадки в системах распределения энергии. Эти удобные ручные приборы снабжены множеством современных функций, которые дадут возможность быстро и безопасно обнаружить неполадки.
-
Прибор для поиска несправностей в трехфазной сети с полным набором функций: измеряет буквально все параметры электропитания: напряжение, ток, частоту, мощность, потребление энергии, дисбаланс и мерцание, гармоники и промежуточные гармоники. Регистрирует такие события, как провалы и выбросы, переходные процессы, прерывания и быстрые изменения напряжения.
-
Прибор Fluke 434/LOG обладает погрешностью изменения напряжения 0,1 процента и полностью соответствует стандарту IEC 61000-4-30 Класс A
-
Регистратор: записывает необходимые сведения Подробные долговременные настраиваемые показания MIN (МИН.), MAX (МАКС.) и AVG (СРЕДН.) по 100 параметрам на всех 4 фазах с выбираемым временем усреднения до 0,5 секунд. Достаточное количество памяти для записи 400 параметров 1-минутным разрешением на срок до 1 месяца.
-
Имеются четыре канала: одновременное измерение напряжения и тока на всех трех фазах и нейтрали.
-
AutoScaling: упрощенный анализ тенденций с автоматическим масштабированием оси ординат, используемый в полноэкранном режиме для просмотра осциллограмм.
-
Автоматическое отображение переходных процессов: автоматически регистрирует до 40 провалов, выбросов, прерываний или переходных процессов.
-
Соответствует строгим стандартам безопасности 600 В CAT IV, 1 000 В CAT III предъявляемым к приборам для служебного ввода.
-
Прочный переносной инструмент, работающий более 7 часов на входящей в комплект NiMH аккумуляторной батарее. Интерфейс на основе меню упрощает работу.
-
Широкие возможности анализа данных Курсоры и увеличение можно использовать "на месте", во время сбора показаний, или "в автономном режиме", работая с сохраненными результатами измерений. Записанные измерения могут быть переданы в компьютер с помощью программы FlukeView (входящей в стандартный комплект Fluke 435 и 434).
-
Прибор Fluke 434 поставляется с программой Power log, необходимой для анализа записанных данных, а также для создания отчетов.
-

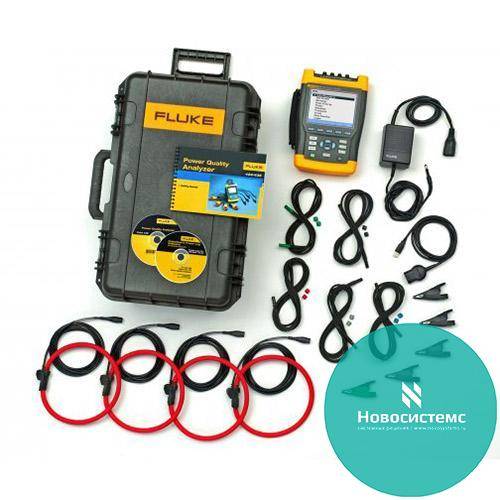

Полный комплект включает все для начала работы: 4 токоизмерительных клещей, 4 гибких клещей с прибором Fluke 434, 5 проводов и зажимов для измерения напряжения, блок питания/зарядное устройство и жесткий кейс.
-
Соответствует измерительным стандартам МЭК 61000-4-30
AutoTrend - быстрый просмотр зависимостей изменения параметров во времени
Уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени. времени, или вручную запускать обработку. Для всех трех фаз и нейтрали можно быстро просмотреть изменения во времени напряжения, тока, частоты мощности, гармоник или фликера. Даже во время продолжения регистрации показаний можно проанализировать эти изменения в фоновом режиме с помощью курсоров и функции увеличения. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни, временные периоды или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера. Даже в процессе регистрации показаний в фоновом режиме можно проанализировать изменения при помощи курсоров и функции увеличения.
AutoTrend в фоновом режиме автоматически записывает все отображаемые параметры.си показаний.
Мониторинг системы - быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160
Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями. Весь обзор выводится на один экран, на котором полосы, кодированные цветом, четко указывают, какие параметры вышли за пределы заданных ограничений.
Обзорный экран системы мониторинга дает возможность мгновенно заметить выход за допустимые границы значений напряжения, гармоник, фликера, частоты и количества провалов и выбросов. Предоставляется подробный перечень всех событий выхода параметров за указанные границы.
Интерактивное руководство по выбору анализатора качества электроэнергии
| Применение | Fluke 345 | Fluke 434 | Fluke 435 | Fluke 43B | Fluke 1735 | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1-фазный/3-фазный | •/- | •/• | •/• | •/- | •/• | ||||||||||||||||||||||||
| Устранение основных неполадок | • | • | • | • | |||||||||||||||||||||||||
| Изучение нагрузок, контроль качества электроэнергии | • | • | • | ||||||||||||||||||||||||||
| Соответствие стандартам (EN50160) | • | • | |||||||||||||||||||||||||||
| Долгосрочный анализ | • | • | |||||||||||||||||||||||||||
| Характеристики | Fluke 345 | Fluke 434 | Fluke 435 | Fluke 43B | Fluke 1735 | ||||||||||||||||||||||||
| Экран | Цветной графический | Цветной графический | Цветной графический | Черно-белый графический | Цветной графический | ||||||||||||||||||||||||
| Каналы напряжения | 1 | 4 | 4 | 1 | 3 | ||||||||||||||||||||||||
| Каналы тока | 1 | 4 | 4 | 1 | 4 | ||||||||||||||||||||||||
| Датчики тока в комплекте | 2000 A | Токоизмерительные клещи 40А/400А | 3000 А Flexis | Токоизмерительные клещи 40А/400А | 15A/150A/3000A Flexis | ||||||||||||||||||||||||
| Устойчивость к воздействию пыли и воды | IP40 | IP51 | IP51 | IP51 | IP65² | ||||||||||||||||||||||||
| Степень защиты | 600 V CAT IV | 600 V CAT IV/1000 V CAT III | 600 V CAT IV/1000 V CAT III | 600 V CAT III | 600 V CAT III | ||||||||||||||||||||||||
| Программное обеспечение | Fluke Power Log | Fluke View | Fluke Power Log/Fluke View | Fluke View | Fluke PQ Log | ||||||||||||||||||||||||
| Время работы от аккумуляторов (часы) | 24 | 7 | 7 | 6,5 | 24 | ||||||||||||||||||||||||
| Возможность регистрации | Fluke 345 | Fluke 434 | Fluke 435 | Fluke 43B | Fluke 1735 | ||||||||||||||||||||||||
| Стандартный период записи (дни) | 1 | 7 | 30 | 7 | 30 | ||||||||||||||||||||||||
| Память | 2 MB | 8 MB | 16 MB | 512 KB | 8 MB | ||||||||||||||||||||||||
| Регистрация Мин./Макс./Средн. данных | • | • | • | • | • | ||||||||||||||||||||||||
| Фликкер-шум | • | • | • | • | |||||||||||||||||||||||||
| Гармоники | • | • | • | • | • | ||||||||||||||||||||||||
| Регистрация событий | • | • | • | • | |||||||||||||||||||||||||
| Регистрация форм сигнала | • | • | • | • | • | ||||||||||||||||||||||||
| Журнал с пользовательскими настройками | • | ||||||||||||||||||||||||||||
| Частота выборки | 9,6 kHz | 20,48 kHz | 20,48 kHz | 12,8 kHz / 15,36 kHz | 10,24 kHz | ||||||||||||||||||||||||
| Частота высокоскоростной регистрации | 200 kHz | 200 kHz | 25 MHz | ||||||||||||||||||||||||||
| Пиковое напряжение | 1 kV | 6 kV | 6 kV | 1,25 kV | |||||||||||||||||||||||||
| Возможность анализа | Fluke 345 | Fluke 434 | Fluke 435 | Fluke 43B | Fluke 1735 | ||||||||||||||||||||||||
| Статистический анализ (включая EN50160) | • | • | • | ||||||||||||||||||||||||||
| Генератор отчетов | • | • | • | • | |||||||||||||||||||||||||
| Точность | Fluke 345 | Fluke 434 | Fluke 435 | Fluke 43B | Fluke 1735 | ||||||||||||||||||||||||
| Соответствие классу A по стандарту IEC 61000-4-30 | • | ||||||||||||||||||||||||||||
| Напряжение RMS (среднеквадр. значение) | 0,5% Vnom | 0,1% Vnom | ±(1%+10 единиц счета) | ±(0,5%+10 единиц счета) | |||||||||||||||||||||||||
| Ток RMS (среднеквадр. значение без клещей, если не указано иначе) | ±(1%+5 единиц счета) | ±(1%+5 единиц счета) | ±(1%+5 единиц счета) | ±(1%+10 единиц счета) | ±(1%+10 единиц счета) | ||||||||||||||||||||||||
| ¹ (8 каналов для напряжения без измерения тока) | |||||||||||||||||||||||||||||
| ² (без корпуса аккумулятора) | |||||||||||||||||||||||||||||
Спецификация на прибор "Fluke 434/LOG - Анализатор качества электроэнергии серии Fluke 434/LOG для трехфазной сети "
| Модель | Харакктеристика | |
|---|---|---|
| Fluke 434/LOG | Комплект модификации регистратора: добавляет прибору 434 функцию регистратора 435 | на заказ |
| Тестовые кабели, пробники и зажимы для промышленного использования | ||
|---|---|---|
| TLS430 | Test Leads and Alligator Clips | на заказ |
| Токовые клещи | ||
|---|---|---|
| i1000s | Токовые клещи (1000A) | на заказ |
| i2000 flex | Токовые клещи | на заказ |
| i2000FLEXPQ4 | Current Clamp, 4-pack | на заказ |
| i200s | Токовые клещи | на заказ |
| i3000s | Токовые клещи (3000A) | на заказ |
| i400s | Токовые клещи | на заказ |
| i430-flex | Токовые клещи Flex | на заказ |
| i430-flex-4pk | Flex, комплект из 4-х штук | на заказ |
| i5sPQ3 | i5sPQ3 Токовые клещи | на заказ |
| Кабели | ||
|---|---|---|
| OC4USB | OC4USB | на заказ |
| другие принадлежности | ||
|---|---|---|
| WC100 | Color Localization Set | на заказ |
| Технические данные | ||
|---|---|---|
| Входы | ||
| Количество: | 4 по напряжению и току (3 фазы + нуль) | |
| Максимальное напряжение: | 1 000 В (среднеквадратичное значение) (6 кВ пиковые значения) | |
| Максимальная частота дискретизации: | 200 тыс. отсчетов в секунду по каждому из каналов одновременно | |
| Напряжение/Ток/Частота | ||
| Vrms (постоянный и переменный ток) | ||
| Диапазон измерений: | 1 ... 1 000 В | |
| Точность: | 0.1% от номинального напряжения | |
| Vpeak (пиковые значения напряжения) | ||
| Диапазон измерений: | 1 ... 1 400 В | |
| Точность: | 5% от номинального напряжения | |
| Коэффициент формы, напряжение | ||
| Диапазон измерений: | 1,0 ... > 2,8 | |
| Точность: | ±5% | |
| Arms (среднеквадратичное значение силы тока) (постоянный и переменный ток) | ||
| Диапазон измерений: | 0 ... 20 кА | |
| Точность: | ±0.5% ± 5 отсчетов | |
| Пиковый ток | ||
| Диапазон измерений: | 0 ... 5,5 кА | |
| Точность: | 5% | |
| Коэффициент формы, А | ||
| Диапазон измерений: | 1 ... 10 | |
| Точность: | ±5% | |
| Гц 50 Гц номинальная частота | ||
| Диапазон измерений: | 42,50 ... 57,50 Гц | |
| Точность: | ±0.01 Гц | |
| Провалы и выбросы | ||
| Среднеквадратичная величина напряжения (переменного и постоянного тока) ² | ||
| Диапазон измерений: | 0,0% … 100% от Vnom | |
| Точность: | ±0.2% от номинального напряжения | |
| Среднеквадратичная величина силы тока (переменного и постоянного) ² | ||
| Диапазон измерений: | 0 ... 20 kA | |
| Точность: | ±1% ± 5 единиц счета | |
| Гармоники | ||
| Гармоники (промежуточные гармоники) (n) | ||
| Диапазон измерений: | Постоянный ток, 1..50; (Отсутствует, 1..49) измерено в соответствии с IEC 61000-4-7 | |
| Среднеквадратичное напряжение | ||
| Диапазон измерений: | 0,0 - 1000 В | |
| Точность: | ±0.05% от номинального напряжения | |
| Среднеквадратичный ток | ||
| Диапазон измерений: | 0,0 … 4000 мВ x номинал клещей | |
| Точность: | ±5% ± 5 единиц счета | |
| Мощность | ||
| Диапазон измерений: | Зависит от номинала клещей и напряжения | |
| Точность: | ±5% ± n x 2% или показания, ± 10 единиц счета | |
| Напряжение постоянного тока | ||
| Диапазон измерений: | 0,0 - 1000 В | |
| Точность: | ±0.2% от номинального напряжения | |
| THD | ||
| Диапазон измерений: | 0,0 … 100,0% | |
| Точность: | ± 2,5% В и А (± 5% Ватт) | |
| Гц | ||
| Диапазон измерений: | 0 … 3500 Гц | |
| Точность: | ± 1 Гц | |
| Сдвиг фаз | ||
| Диапазон измерений: | -360º ... +360º | |
| Точность: | ± n × 1,5º | |
| Мощность и энергия | ||
| Вт, VA, VAR | ||
| Диапазон измерений: | 1,0 … 20,00 МВА¹ | |
| Точность: | ±1% ± отсчетов | |
| kWh, kVAh, kVARh | ||
| Диапазон измерений: | 00,00 …200,0 ГВАч¹ | |
| Точность: | ± 1,5% ± 10 отсчетов | |
| Коэффициент мощности/ Cos Ф / коэффициент реактивной мощности (DPF) | ||
| Диапазон измерений: | 0…1 | |
| Точность: | ± 0,03 | |
| Фликер | ||
| Pst (1 мин), Pst, Plt, PF5 | ||
| Диапазон измерений: | 0,00 … 20,00 | |
| Точность: | ±5% | |
| Разбаланс | ||
| Напряжение | ||
| Диапазон измерений: | 0,0 … 5,0% | |
| Точность: | ±0,5% | |
| Ток | ||
| Диапазон измерений: | 0,0 … 20% | |
| Точность: | ± 1% | |
| Регистрация импульсов | ||
| Напряжение | ||
| Диапазон измерений: | ±6 000 В | |
| Точность: | ±2,5% от Vrms | |
| Минимальная длительность определения | 5 мкс (200кВыб/с дискретизация) | |
| Пусковые токи | ||
| Среднеквадратичческле значение тока (переменный+постоянный) | ||
| Диапазон измерений: | 0,000 … 20,00 кА¹ | |
| Точность: | ±1% от значения ± 5 единиц счета | |
| Длительность пуска (выбирается) | ||
| Диапазон измерений: | от 7,5 сек до 30 мин | |
| Точность: | ± 20 мсек. (номинальная частота = 50 Гц) | |
| Запись изменений параметров во времени | ||
| Дискретизация: | 5 значений/сек. на канал при непрерывной дискретизации | |
| Память: | 1800 отсчетов (минимальное, максимальное и среднее значений точки для каждого отсчета) | |
| Время записи: | До 450 дней | |
| Увеличение: | До 12 раз по горизонтали | |
| Память | Экраны и данные: | 50, общая память для регистрации, экранов и наборов данных |
| Примечания: |
¹ В зависимости от масштаба, к которому подсоединяются зажимы sup2; Величина измеряется за 1 цикл, начиная с основного пересечения нуля и обновляется каждые пол-цикла |
|
| Характеристики условий эксплуатации | |
|---|---|
| Рабочая температура | от 0ºC до +50ºC |
| Спецификации безопасности | |
|---|---|
| Безопасность | EN61010-1 (2-е издание) класса 2 по загрязнению; 1000 В категории III / 600 В категории IV |
| Механические и общие характеристики | |
|---|---|
| Размер | 256 x 169 x 64 мм |
| Вес | 1,1 кг |
| Время работы батареи | |
| от NiMH аккумулятора (встроенного); | >7 часов |
| Время заряда батареи: | обычно 4 часа |
| Удары и вибрация | |
| Ударопрочность: | 30 г |
| Вибростойкость: | 3g в соответствии с MIL-PRF-28800F класса 2 |
| Футляр | Надежный, противоударный со встроенным защитным футляром, IP51 (водо- и пылезащищенный) |
| Гарантия | 3 года |
