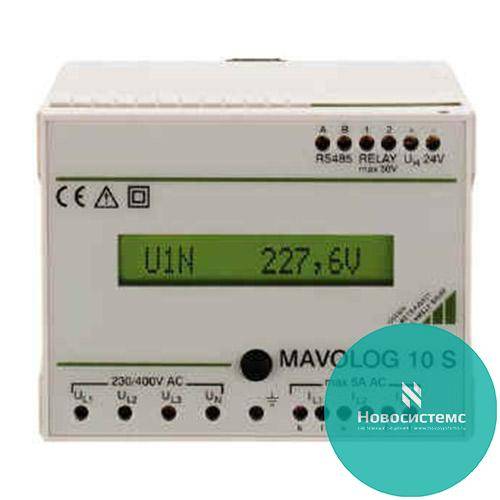

MAVOLOG 10 - Анализатор-регистратор качества напряжения и электроэнергии

Производитель

GOSSEN-METRAWATT

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Мониторинг качества напряжения и одновременная регистрация параметров 3-фазной питающей сети, регистрация значений переменного AC тока
Функция анализа параметров качества напряжения для кратковременного, дневного и долговременного интервала мониторинга (как в соответствии с EN 50160, так и другими стандартами)
640 Кбайт встроенной памяти. Память может быть разделена на определяемые пользователем подразделы для различных видов измерений и задач
Шина RS485 для соединения 32 устройств с возможностью вывода измеренных значений, выводы сигналов аварий/предупреждений для внешней индикации событий
Габариты (ВхШхГ): 100 х 75 х 105 мм, вес: 360 гр.

Модификации анализаторов MAVOLOG 10:

Анализатор MAVOLOG 10N+ оснащается дисплеем, но не имеет разъемамов для измерения значений тока. На дисплее с помощью нажатия на клавишу отображаются 10 запрограммированных значений измерений. Представляет собой анализатор и регистратор качества напряжения энергоснабжения. Измеренные значения сохраняются во внутренней памяти прибора.
Анализатор MAVOLOG 10S+ оснащается разъемами для измерения значений силы тока и дисплеем. Таким образом, анализатор обеспечивает измерение и регистрацию наиболее важных величин (напряжение / ток / мощность), анализ и измерение качества напряжения энергоснабжения, регистрацию и анализ электрической мощности (совместно с аналитическим ПО METRAwin10 для анализаторов серии MAVOLOG).
Анализатор MAVOLOG Mobile Set в переносном исполнении. Представляет собой практичное решение для мобильного использования, состоящее из следующих компонентов: анализатор качества напряжения MAVOLOG 10S+, устройства питания и конвертера интерфейса MAVOLOG PS/C, аккумулятора MAVOLOG BP. Все компоненты соединены между собой и установлены в прочном кейсе для переноски (46 х 16 х 35 см).

Измерительные функции	MAVOLOG 10N+	MAVOLOG 10S+
Напряжение:
Измерительные входы	3 входа U (L-L) / U (L-N) / U (N-PE)
Провалы, сбои	> 10 мс	> 10 мс
Выбросы	> 10 мс	> 10 мс
Асимметрия	+	+
Частота	+	+
Гармоники	До 40-й, THD	До 40-й, THD
Фликер (Pst, Plt)	+	+
Анализ по EN 50160	+	+
Ток:
Измерительные входы	-	3 входа I (L) & I (N)
Характеристики при падении напряжения	-	Разрешение 10 мс
Гармоники	-	До 40-й, THD
Мощность / Энергия:
Активная мощность P1, P2, P3, Pсумм	-	+
Видимая мощность Sсумм	-	+
Реактивная мощность Qсумм	-	+
Коэффициент мощности PFсумм	-	+
Активная энергия, WPсумм	-	+
Реактивная энергия, WQсумм	-	+
ЖК-дисплей:
Измеренные значения	10, по выбору	10, по выбору
Параметры конфигурации	+	+

Комплект поставки:

Анализатор MAVOLOG 10N+ / MAVOLOG 10S+:

Анализатор параметров качества энергоснабжения MAVOLOG 10N+ / MAVOLOG 10S+
Инструкция по эксплуатации

Анализатор MAVOLOG Mobile Set:

Анализатор параметров качества энергоснабжения MAVOLOG 10S+
Устройство питания и конвертер интерфейса MAVOLOG PS/C
Аккумулятор MAVOLOG BP
Кейс для переноски
Набор кабелей для измерения напряжения и качества электроэнергии
Зажимы тип «крокодил»
Кабель для связи с ПК по RS232
Программное обеспечение для анализа и конфигурации параметров METRAwin10 (для анализаторов MAVOLOG )

Дополнительная комплектация

RS232-USB - Кабель-адаптер интерфейса RS232 - USB
NETBOX 3 - Сетевой адаптер TCP/IP
MAVOLOG PS/C - Блок питания 230В~/24В
MAVOLOG BP - Блок аккумуляторов
MAVOLOG Dial-Up - Блок аналогового модема
Z3512 - Клещи-преобразователи тока, 0.5-1000А(АС), 1мА/А
Z3514 - Клещи-преобразователи тока, 1-2000А(АС), 1мА/А
ASK 31...412 - Токовые преобразователи для измерения тока (AC)
WSK 30...70 - Токовые преобразователи для измерения тока (AC)
