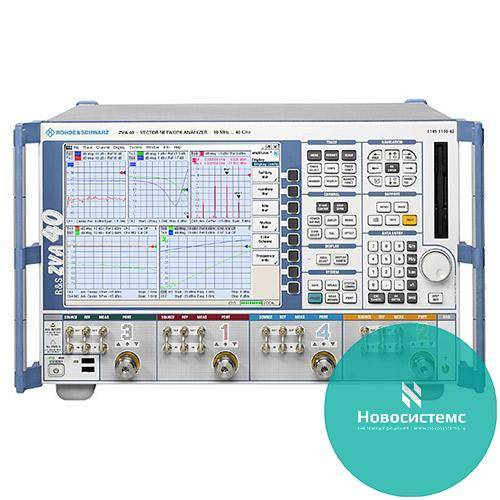

R&S®ZVA24.24 векторный анализатор электрических цепей

R&S®ZVA24.24 векторный анализатор электрических цепей
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

ХАРАКТЕРИСТИКИ

Диапазон измеряемых параметров
Диапазон частот
R&S ZVA8
от 300 кГц до 8 ГГц
R&S ZVA24
от 10 МГц до 24 ГГц
R&S ZVA40
от 10 МГц до 40 ГГц
R&S ZVA50
от 10 МГц до 50 ГГц
Число тестовых портов
R&S ZVA8
2 или 4
R&S ZVA24
2 или 4
R&S ZVA40
2 или 4
R&S ZVA50
2 или 4
Тип разъемов
R&S ZVA8
тип N (гнездо)
R&S ZVA24
3,5 мм (вилка)
R&S ZVA40
2,92 мм (вилка) или 2,4 мм (вилка)
R&S ZVA50
2,4 мм (вилка)
Число точек на кривую
от 2 до 60001
Полоса измерения
кратность шага 1/2/5
от 1 Гц до 1 МГц
Динамический диапазон
R&S ZVA8 (f = 8 ГГц)
>120 дБ, 130 дБ (ном.)
R&S ZVA24 (f = 24 ГГц)
>125 дБ, 130 дБ (ном.)
R&S ZVA40 (f = 40 ГГц)
>110 дБ, 115 дБ (ном.)
R&S ZVA50 (f = 50 ГГц)
>110 дБ, 120 дБ (ном.)
Динамический диапазон с опцией прямого доступа к приемнику
R&S ZVA8 (f = 8 ГГц)
>145 дБ (ном.)
R&S ZVA24 (f = 24 ГГц)
>130 дБ (ном.)
R&S ZVA40 (f = 40 ГГц)
>120 дБ (ном.)
R&S ZVA50 (f = 50 ГГц)
>130 дБ (ном.)



Скорость измерения
Время измерения
(201 измерительная точка, полоса измерения 500 кГц, полоса обзова 100 МГц)

Fцентр. = 1,2 ГГц <6 мс
Fцентр. = 5,1 ГГц <4,5 мс
Время измерения на одну точку
(Немодулированный сигнал, полоса измерения 1 МГц)

<3,5 мкс



Выходные характеристики тестовых портов
Выходная мощность
R&S ZVA8 (f = 8 ГГц)
+8 дБм, +12 дБм (ном.)
R&S ZVA24 (f = 24 ГГц)
+10 дБм, +16 дБм (ном.)
R&S ZVA40 (f = 40 ГГц)
+6 дБм, +12 дБм (ном.)
R&S ZVA50 (f = 50 ГГц)
+6 дБм, +12 дБм (ном.)



Входные характеристики тестовых портов
Наибольший номинальный входной уровень:
ZVA8 (f = 8 ГГц)
ZVA24 (f = 24 ГГц)
ZVA40 (f = 40 ГГц)
ZVA50 (f = 50 ГГц)


+13 дБм
+10 дБм
+3 дБм
+3 дБм
Уровень повреждения
+27 дБм
Уровень шума:
ZVA8 (f = 8 ГГц)
ZVA24 (f = 24 ГГц)
ZVA40 (f = 40 ГГц)
ZVA50 (f = 50 ГГц)

<-115 дБм
<-110 дБм
<-95 дБм
<-95 дБм
Уровень шума с опцией прямого доступа к приемнику:
ZVA8 (f = 8 ГГц)
ZVA24 (f = 24 ГГц)
ZVA40 (f = 40 ГГц)
ZVA50 (f = 50 ГГц)


<-130 дБм
<-130 дБм
<-120 дБм
<-115 дБм



Интерфейсы
Интерфейс
Функция
LAN 1
Управление R&S®ZVA или подсетью, в которой R&S®ZVA выступает в качестве ведущего устройства, 8-контактный разъем RJ-45
LAN 2
Управление R&S®ZVA или подсетью, в которой R&S®ZVA выступает в качестве ведущего устройства, 8-контактный разъем RJ-45
IEC-BUS
Дистанционное управление R&S®ZVA
PORT BIAS
Вход постоянного напряжения для питания усилителей через внутренний проводник тестовых портов; один вход и предохранитель на каждый ВЧ порт; разъем BNC
USB
Стандартный двойной порт USB 1.1 (для подключения мыши, клавиатуры, принтера, накопителей и т.п.)
10 MHz REF
Вход/выход опорной частоты: опорная частота 10 МГц может подаваться с внешних устройств и выводиться на внешние устройства; разъем BNC
DC MEAS
Входы для измерения постоянного напряжения и КПД суммирования мощности; диапазоны входного напряжения ±1 В и ±10 В; разъемы Мини DIN; необходим кабель R&S®ZV-Z71 (поставляется дополнительно)
MONITOR
Для подключения внешнего VGA монитора; стандартный разъем VGA
USER CONTROL
Вход/выход сигналов ТТЛ: индикация состояния свипирования, индикация “годен/не годен”, индикация активного тестового порта, индикация активного канала по канальным битам, синхросигналы для быстрого управления внешними устройствами, например, генераторами, установка соединения с манипуляторами, управление последовательностями без применения программирования; 25-контактный разъем D-Sub
EXT TRIGGER
Вход внешнего синхросигнала с уровнем ТТЛ для запуска свипирования, выделения сегмента свипирования, измерения отдельной измерительной точки или парциальных измерений; разъем BNC



ОПЦИИ
Базовый блок

Векторный анализатор электрических цепей ZVA8 от 300 кГц до 8 ГГц,
2 порта
ZVA8
Векторный анализатор электрических цепей ZVA8 от 300 кГц до 8 ГГц,
4 порта
ZVA8
Векторный анализатор электрических цепей ZVA24 от 10 МГц до 24 ГГц,
2 порта
ZVA24
Векторный анализатор электрических цепей ZVA24 от 10 МГц до 24 ГГц,
4 порта
ZVA24
Векторный анализатор электрических цепей ZVA40 от 10 МГц до 40 ГГц,
2 порта
ZVA40
Векторный анализатор электрических цепей ZVA40 от 10 МГц до 40 ГГц,
4 порта
ZVA40
Векторный анализатор электрических цепей ZVA50 от 10 МГц до 50 ГГц,
2 порта
ZVA50
Векторный анализатор электрических цепей ZVA50 от 10 МГц до 50 ГГц,
4 порта
ZVA50
Опции

Прямой доступ к генератору/приемнику для 2-портового ZVA8
ZVA8-B16
Прямой доступ к генератору/приемнику для 4-портового ZVA8
ZVA8-B16
Прямой доступ к генератору/приемнику для 2-портового ZVA24
ZVA24-B16
Прямой доступ к генератору/приемнику для 4-портового ZVA24
ZVA24-B16
Прямой доступ к генератору/приемнику для 2-портового ZVA40
ZVA40-B16
Прямой доступ к генератору/приемнику для 4-портового ZVA40
ZVA40-B16
Прямой доступ к генератору/приемнику для 2-портового ZVA50
ZVA50-B16
Прямой доступ к генератору/приемнику для 4-портового ZVA50
ZVA50-B16
Ступенчатый аттенюатор генератора для ZVA8 порт 1
70 дБ с шагом 10 дБ, механич., 8 ГГц
ZVA8-B21
Ступенчатый аттенюатор генератора для ZVA8 порт 2
70 дБ с шагом 10 дБ, механич., 8 ГГц
ZVA8-B22
Ступенчатый аттенюатор генератора для ZVA8 порт 3
70 дБ с шагом 10 дБ, механич., 8 ГГц
ZVA8-B23
Ступенчатый аттенюатор генератора для ZVA8 порт 4
70 дБ с шагом 10 дБ, механич., 8 ГГц
ZVA8-B24
Ступенчатый аттенюатор генератора ZVA24 порт 1
70 дБ с шагом 10 дБ, 24 ГГц
ZVA24-B21
Ступенчатый аттенюатор генератора ZVA24 порт 2
70 дБ с шагом 10 дБ, 24 ГГц
ZVA24-B22
Ступенчатый аттенюатор генератора ZVA24 порт 3
70 дБ с шагом 10 дБ, 24 ГГц
ZVA24-B23
Ступенчатый аттенюатор генератора ZVA24 порт 4
70 дБ с шагом 10 дБ, 24 ГГц
ZVA24-B24
Ступенчатый аттенюатор генератора ZVA40 порт 1,
70 дБ с шагом 10 дБ, 40 ГГц
ZVA40-B21
Ступенчатый аттенюатор генератора ZVA40 порт 2,
70 дБ с шагом 10 дБ, 40 ГГц
ZVA40-B22
Ступенчатый аттенюатор генератора ZVA40 порт 3,
70 дБ с шагом 10 дБ, 40 ГГц
ZVA40-B23
Ступенчатый аттенюатор генератора ZVA40 порт 4,
70 дБ с шагом 10 дБ, 40 ГГц
ZVA40-B24
Ступенчатый аттенюатор генератора ZVA50 порт 1
50 дБ с шагом 10 дБ, 50 ГГц
ZVA50-B21
Ступенчатый аттенюатор генератора ZVA50 порт 2
50 дБ с шагом 10 дБ, 50 ГГц
ZVA50-B22
Ступенчатый аттенюатор приемника для ZVA8 порт 1,
35 дБ с шагом 5 дБ, механич., 8 ГГц
ZVA8-B31
Ступенчатый аттенюатор приемника для ZVA8 порт 2,
35 дБ с шагом 5 дБ, механич., 8 ГГц
ZVA8-B32
Ступенчатый аттенюатор приемника для ZVA8 порт 3,
35 дБ с шагом 5 дБ, механич., 8 ГГц
ZVA8-B33
Ступенчатый аттенюатор приемника для ZVA8 порт 4,
35 дБ с шагом 5 дБ, механич., 8 ГГц
ZVA8-B34
Ступенчатый аттенюатор приемника для ZVA24 порт 1,
35 дБ с шагом 5 дБ, механич., 24 ГГц
ZVA24-B31
Ступенчатый аттенюатор приемника для ZVA24 порт 2,
35 дБ с шагом 5 дБ, механич., 24 ГГц
ZVA24-B32
Ступенчатый аттенюатор приемника для ZVA24 порт 3,
35 дБ с шагом 5 дБ, механич., 24 ГГц
ZVA24-B33
Ступенчатый аттенюатор приемника для ZVA24 порт 4,
35 дБ с шагом 5 дБ, механич., 24 ГГц
ZVA24-B34
Ступенчатый аттенюатор приемника для ZVA40 порт 1,
35 дБ с шагом 5 дБ, механич., 40 ГГц
ZVA40-B31
Ступенчатый аттенюатор приемника для ZVA40 порт 2,
35 дБ с шагом 5 дБ, механич., 40 ГГц
ZVA40-B32
Ступенчатый аттенюатор приемника для ZVA40 порт 3,
35 дБ с шагом 5 дБ, механич., 40 ГГц
ZVA40-B33
Ступенчатый аттенюатор приемника для ZVA40 порт 4,
35 дБ с шагом 5 дБ, механич., 40 ГГц
ZVA40-B34
Ступенчатый аттенюатор приемника для ZVA50 порт 1,
35 дБ с шагом 5 дБ, 50 ГГц
ZVA50-B31
Ступенчатый аттенюатор приемника для ZVA50 порт 2,
35 дБ с шагом 5 дБ, 50 ГГц
ZVA50-B32
Термостатированный кварцевый генератор для ZVA, ZVB, ZVT
ZVAB-B4
Измерения во временной области
ZVAB-K2
Измерения параметров преобразователей частоты для ZVA и ZVT
ZVA-K4
Измерение балансных устройств с одновременной подачей тестирующих
сигналов для ZVA (4 порта) или ZVT (3 порта и больше)
ZVA-K6
Измерения импульсных сигналов
ZVA-K7
Расширение полосы измерения до 5 МГц
ZVA-K17
Рекомендуемые дополнения

ВЧ кабель 50 Ом, длина 0,635 м, от 0 до 18 ГГц;
гибкий, прецизионный; тип N (вилка)/N (вилка)
ZV-Z91
ВЧ кабель 50 Ом, длина 0,965 м, от 0 до 18 ГГц;
гибкий, прецизионный; тип N (вилка)/N (вилка)
ZV-Z91
Гибкий ВЧ кабель 50 Ом; 63,5 см; 3,5 мм (гнездо)/3,5 мм (вилка); 1 шт;
от 0 до 26,5 ГГц
ZV-Z93
Гибкий ВЧ кабель 50 Ом; 96,5 см; 3,5 мм (гнездо)/3,5 мм (вилка); 1 шт;
от 0 до 26,5 ГГц
ZV-Z93
Гибкий ВЧ кабель, 50 Ом, длина 0,635 м, от 0 до 40 ГГц;
разъемы 2,92 мм (гнездо)/2,92 мм (вилка), 1 шт.
ZV-Z95
Гибкий ВЧ кабель, 50 Ом, длина 0, 965 м, от 0 до 40 ГГц;
разъемы 2,92 мм (гнездо)/2,92 мм (вилка), 1 шт.
ZV-Z95
Доп. калибровочный набор TRL, тип N, 50 Ом, от 0,4 ГГц до 18 ГГц
ZV-Z26
Доп. калибровочный набор TRL, тип N, от 0,4 ГГц до 26,5 ГГц
ZV-Z27
Набор для калибровки: PC 3,5 мм в комплекте с фиксированными
согласователями от 0 до 26,5 ГГц
ZV-Z32
Набор для калибровки PC 3,5 мм в комплекте со скользящими
согласователями от 0 до 26,5 ГГц
ZV-Z33
Набор для калибровки 2,92 мм в комплекте со фиксированными
согласователями от 0 до 40 ГГц
ZV-Z34
Набор для калибровки 2,92 мм в комплекте со скользящими
согласователями от 0 до 40 ГГц
ZV-Z35
Скользящие согласователи: PC 3,5 мм (вилка/гнездо) от 2 ГГц до 26,5 ГГц
ZV-Z42
Модуль автоматической калибровки от 300 кГц до 8 ГГц,,
разъемы 3,5 мм (гнездо), 4 порта
ZV-Z51
Модуль автоматической калибровки от 300 кГц до 8 ГГц,,
разъемы тип N (гнездо), 4 порта
ZV-Z51
Модуль автоматической калибровки от 10 МГц до 24 ГГц,
разъемы 3,5 мм (гнездо), 4 порта
ZV-Z52
Модуль автоматической калибровки от 300 кГц до 18 ГГц,
разъемы тип N (гнездо), 2 порта
ZV-Z53
Модуль автоматической калибровки от 10 МГц до 40 ГГц,
разъемы 2,92 мм (гнездо), 2 порта
ZV-Z54
Модуль калибровки от 300 кГц до 8 ГГц, 8 портов, разъемы 3,5 мм (гнездо)
ZV-Z58
Модуль калибровки от 300 кГц до 8 ГГц, 8 портов, разъемы тип N (гнездо)
ZV-Z58
Схема подачи смещения от 2 МГц до 4 ГГц
ZV-Z61
Кабель для входа со связью по постоянному току
ZV-Z71
Аттенюатор 3 дБ, 2 Вт, 50 Ом, разъемы тип N, от 0 до 12,4 ГГц
DNF
Аттенюаторы 50 Вт, от 0 до 2 ГГц,
в зависимости от модели: 3, 6, 10, 20 ил 30 дБ
RBU50
Аттенюаторы 100 Вт, от 0 до 2 ГГц,
d зависимости от модели: 3, 6, 10, 20 ил 30 дБ
RBU100
Клавиатура с интерфейсом USB (раскладка US)
PSL-Z2
Оптическая мышь с интерфейсом USB
PSL-Z10
Съемный флэш-накопитель для ZVA/ZVB с контроллером FMR6/5
ZVAB-B18
Второй съемный флэш-накопитель для ZVA/ZVB
ZVAB-B19
19-дюймовый стоечный адаптер
ZZA-611
Преобразователь интерфейса USB - IEC/IEEE
(для управления внешними генераторами по шине IEC/IEEE)
ZVAB-B44
Делитель мощности 2 х 50 Ом, от 0 до 2,7 ГГц, N-female
RVZ
Согласующий трансформатор (L-образный) 50/75 Ом, от 0 до 2,7 ГГц,
согласованный с обоих концов, разъемы N (розетка)/ N (вилка)
RAM
Переходник 50/75 Ом от 0 до 2,7 ГГц, согласованный с одного конца,
N-тип
RAZ
