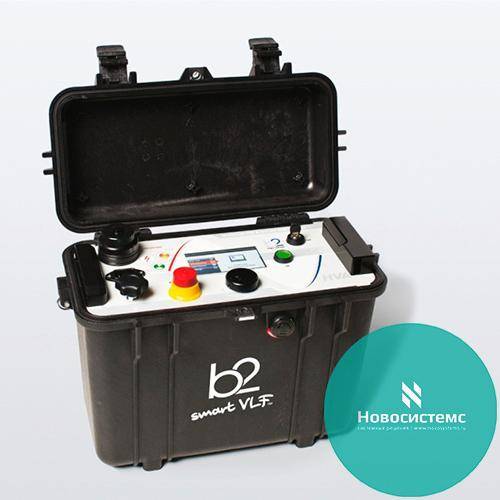

HVA28 Высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 28 кВ

Описание:

Новейшая высоковольтная СНЧ-установка HVA28 – это сверхкомпактная и легкая (ВСЕГО 14 кг) испытательная установка компании b2 electronic для испытания кабеля с изоляцией из сшитого полиэтилена с рабочим напряжением 6 и 10кВ. HVA28 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67).
Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).

• Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК)
• Постоянное DC напряжение
• ВРЕМЯ РАБОТЫ- 24 ЧАСА В СУТКИ, 7 ДНЕЙ В НЕДЕЛЮ!
• Тестирование как жил, так и оболочки кабеля
• Режим начального прожига
• Встроенный интерфейс USB и Bluetooth
• Цветной дисплей
• Вес 14 кг
• Встроенное разрядное устройство
• Сверхкомпактность
• Включена в Гос. реестр средств измерений РФ

Установка HVA28 разработана для проведения высоковольтного испытания изоляции различных типов высоковольтного оборудования. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью, такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование выключателей, трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.

При испытании высоковольтного кабеля установка может тестировать как кабели из сшитого полиэтилена, так и с бумажно-маслянной изоляцией.

В дополнение установка HVA может использоваться для испытания как основной изоляции кабеля так и его оболочки.

Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям испытания  может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования, где требуется высокое переменное или постоянное напряжение.

Установка может также использоваться в режиме начального прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.

Установка предназначена для проведения испытания изоляции кабельных линий на 6-10кВ, как напряжением сверхнизкой частоты 0,1Гц 3Uo, так и постоянным напряжением до 28кВ.

Установка позволяет испытывать вакуумные камеры высоковольтных выключателей.

Установка позволяет испытывать оболочку кабеля

Maкс. тестовое напряжение: 10 кВ
Продолжительность: 1 мин. – 15 мин.
Ток 0.1 мА – 5.0 мА


Имеет встроенный генератор высоковольтных импульсов для точного определения места повреждения оболочки кабеля

Maкс. тестовое напряжение: 10 кВ
Продолжительность: 1 мин. – 60 мин.
Импульс/Период: 1:3/4 с, 1:5/4 с, 1:5/6 с, 1:9/6 с

Простота в использовании, небольшой вес оборудования и компактный дизайн позволяют быстро подготовить оборудование к работе и провести диагностику. Высоковольтные установки серии HVA используются как идеальный источник высокого переменного напряжения для испытания высоковольтного кабеля с СПЭ изоляцией .

HVA28 Высоковольтная СНЧ установка до 28кВ. Спецификация

• Входное напряжение питания 100-240 В (50-60 Гц) ( 400 ВА)
• Выходное напряжение:
  Переменное, Синус: 0-28 кВ пиковое, симметричное, 20кВ действ.
  Постоянное: ± 0-28 kВ
  Прямоугольник : 0-28 кВ
• Разрешение 0,1кВ на всем диапазоне
• Погрешность +/- 1% от диапазона

• Выходной ток 0-20мA
• Разрешение 1мкA
• Погрешность +/- 1% от диапазона
• Частота выходного сигнала 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
• Диапазон сопротивления 0.1 MΩ...5 ГΩ

МЕНЮ УСТАНОВКИ НА РУССКОМ ЯЗЫКЕ

• Максимальная выходная нагрузка (при макс. напряжении):
  0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)*
  5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)*
  10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении
  * Рассчитано для типичного кабеля с емкостью 330пФ/м
• Измерительный блок:
  - цифровой ЖК дисплей для прямой индикации;
  - напряжение и ток (Действующие значения и / или пиковые)
  - емкость
  - сопротивление
  - время
  - напряжение пробоя
  - графическое отображение выходного напряжения в реальном времени

• Цикл тестирующий - Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
• Безопасность 50 Гц 12 кВ Индикатор наличия внешнего напряжения / Блок разрядки цепи после тестирования
• Комп. интерфейс Bluetooth, USB – стандарт, ПО „HVA Control Center“
• Память 50 ячеек памяти, энергонезависимая
• Высоковольтные кабели - Стандартные, длиной 5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу)
• Вес 14 кг
• Размер 430x240x340мм
• Температура: хранения: -25 до +70 С, рабочая: -5 до +45 С
