Описание:
ИСЛ-401М приборы для измерения суммарного люфта рулевого управления автотранспортных средств предназначен для измерения суммарного люфта рулевого управления автотранспортных средств, методом прямого измерения угла поворота рулевого колеса относительно начала поворота управляемых колес в соответствии с требованиями ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
Сфера применения: обеспечение контроля технического состояния рулевого управления автотранспортных средств при их эксплуатации, техническом обслуживании, ремонте и технических осмотрах.
Технические характеристики:
-
Диапазон измерения угла суммарного люфта рулевого управления - от 0° до 30°.
-
Пределы погрешности измерения угла суммарного люфта рулевого управления - ±0,5°.
-
Угол регистрации начала поворота управляемого колеса - 0,06°±0,01°.
Исполнение - RS-232
Габаритные размеры люфтомеров:
-
- основного блока - не более 415x135x140 мм;
-
- датчика начала поворота управляемого колеса - не более 455x150x310 мм.
-
Масса (в упаковке) - не более 14 кг.
-
Срок службы - не менее 8 лет.
Принцип действия люфтомеров основан на измерении основным блоком угла поворота рулевого колеса автотранспортных средств от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в противоположную сторону от положения, примерно соответствующего прямолинейному движению автотранспортного средства.

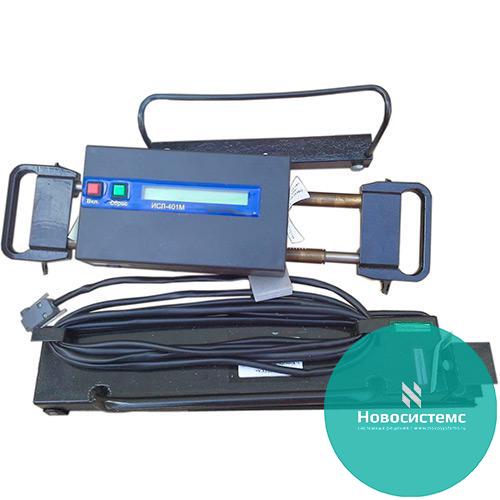

В состав прибора входят следующие функциональные блоки:
-
- основной блок;
-
- датчик начала поворота управляемого колеса.
Основной блок состоит из несущей системы с самофиксирующимися захватами для установки блока на обод рулевого колеса автотранспортного средства. Датчик начала поворота управляемого колеса выполнен на базе преобразователя углового перемещения поворотной планки в линейное. Поворотная планка датчика опирается на обод управляемого колеса в двух точках, располагаемых симметрично относительно оси вращения колеса.
Условия эксплуатации и хранения ИСЛ-401М:
Температура окружающей среды:
-
- рабочая - от -10° С до +40° С;
-
- хранения - от -30° С до +40° С.
Относительная влажность воздуха, при температуре 25° С:
-
- рабочая - не более 95%;
-
- хранения - не более 98%.
-
Напряжение питания постоянного тока - от 11 В до 14,5 В.
-
-
Потребляемая мощность - не более 2 Вт.
