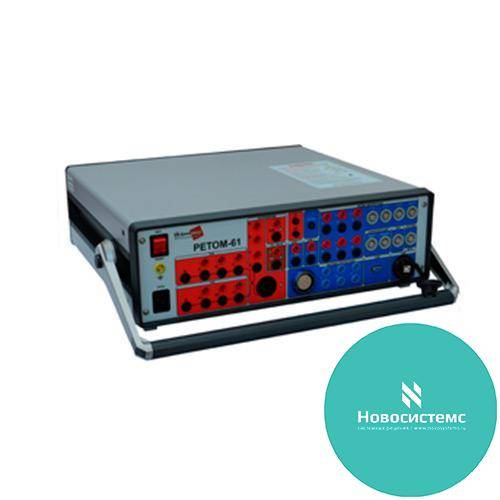

РЕТОМ-61 УСТРОЙСТВО ИСПЫТАТЕЛЬНОЕ

Описание:

РЕТОМ-61 предназначен для проверки и наладки как в ручном, так и в автоматическом режиме устройств РЗА всех поколений

Основные достоинства РЕТОМ-61

Почему стоит купить данное устройство? Из-за новых возможностей:

• две трехфазные системы токов позволяют просто и быстро проверить дифференциальные защиты трансформаторов;
• до 30 А увеличен выходной ток канала в трехфазном режиме, при этом мощность каждого канала составляет 500 ВА;
• максимальный выходной ток 90 А в однофазном режиме позволяет охватить до 90% используемых уставок по току;
• четыре источника напряжения позволяют организовать трехфазную систему напряжений и гальванически изолированный канал 3U0;
• однофазное напряжение до 405 В позволяет осуществлять проверку реле в цепях 0,4 кВ;
• частотный диапазон увеличен до 1000 Гц;
• для питания проверяемого устройства имеется специальный источник напряжения постоянного тока (=U);
• прибор оснащен полнофункциональным двухканальным осциллогрфом-мультиметром;
• встроенный 32-х входовой дискретный анализатор с высоким разрешением (0,1 мс) позволяет максимально полно проанализировать реакцию проверяемой защиты;
• 24 выходные реле позволяют задавать любые комбинации дискретных сигналов при тестировании сложных систем защиты, в особенности микропроцессорных;
• связь с ПК осуществляется с помощью портов USB, COM.

Удобство эксплуатации :

• трехфазная система напряжений совместно с каналом 3U0  позволяет проверять сложные защиты, которым необходимо подключение напряжения звезды и разомкнутого треугольника (либо напряжения с ШОН), автосинхронизаторы и т.д.;
• коммутационный блок РЕТ-61850 позволяет проверять микропроцессорные защиты по стандарту обмена данными МЭК 61850;
• применение блока РЕТ-64/32 позволяет увеличить количество дискретных входов до 96 и выходов до 56;
• при помощи блоков РЕТ-GPS можно организовать синхронную работу двух комплексов, находящихся на большом расстоянии друг от друга, что предоставляет уникальную возможность одновременной проверки обоих полукомплектов защиты линии, находящихся на ее концах, например, ДФЗ-201;
• однофазный трансформатор тока РЕТ-10 предназначен для масштабирования тока с коэффициентами 10, 5 и 0,1, что позволяет получать достоверный ток с канала от 1 мА до 300 А;
• трехфазный трансформатор напряжения РЕТ-ТН предназначен для масштабирования напряжения с коэффициентами 1/√3, 1, √3 и 5, это позволяет осуществлять проверку РЗА на напряжение 0,4 и 0,66 кВ, в том числе и счетчиков электроэнергии; все разъемы для подключения расположены на лицевой панели, что позволяет работать с прибором, находящимся как в горизонтальном, так и в вертикальном положении;
• встроенный в РЕТОМ-61 микрокомпьютер обеспечивает работу прибора с любым компьютером под управлением ОС Windows XP/Vista;
• дружественный и привычный интерфейс в среде Windows;
• широкий набор программ бесплатного стандартного пакета ПО позволяет в ручном и полуавтоматическом режиме, а пакет специализированных программ и в автоматическом, удобно и быстро проверять любые реле и защиты;
• открытая архитектура управления РЕТОМ-61 позволяет пользователям создавать собственные проверочные программы с широкими возможностями автоматизации;
• использование стандартных средств Windows для оформления протоколов испытаний облегчает работу по созданию отчетов;
• возможность параллельной работы нескольких устройств РЕТОМ-61 от одного компьютера позволяет получить необходимое количество источников тока и напряжений;
• удобный способ обновления ПО позволяет всегда использовать последнюю версию;
• совместная работа с комплексом РЕТОМ-ВЧм позволяет полноценно проверить весь полукомплект дифференциально-фазной защиты.

Надежность и безопасность

• интеллектуальное устройство с широким внутренним мониторингом обеспечивает высокую безопасность как самого прибора, так и проверяемого оборудования;
• при появлении любой аварийной ситуации сигналы на всех выходах отключаются, а процесс проверки приостанавливается до ликвидации аварии. Это значительно повышает безопасность выполнения работ и достоверность полученных результатов;
• гальваническая развязка между аналоговыми входами сделала безопасным процесс измерения внешних напряжений;
• безопасные клеммы каналов исключают возможность поражения персонала напряжением;
• надежная работа в широких пределах сетевого напряжения;
• прочный и эстетичный корпус прибора, устойчивый к механическим воздействиям.

Область применения

• Комплекс РЕТОМ-61 позволяет как в ручном, так и автоматическом режимах осуществить проверку и наладку устройств релейной защиты и автоматики всех поколений:
• современные микропроцессорные реле и сложные системы защиты отечественных и зарубежных фирм;
• полупроводниковые отечественные устройства релейной защиты и автоматики, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и др.;
• вся номенклатура электромеханических панелей и комплектов защиты и автоматики производства "ЧЭАЗ", например, серий ЭПЗ, ДФЗ, ПЗ, ДЗТ, КЗ, КРБ и др.;
• отечественные и зарубежные приборы определения места повреждения;
• панели противоаварийной автоматики и цепи телеизмерения;
• устройства синхронизации;
• счетчики электроэнергии;
• системы возбуждения генераторов;
• железнодорожные защиты.
