РТ-2048-01 — малогабаритный комплект для испытания автоматических выключателей током до 1 КА
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Основное назначение измерительного нагрузочного комплекта с регулятором тока РТ-2048-01 — испытание автоматических выключателей с номинальным током расцепителя в диапазоне 4–80 А. Комплект может применяться при прогрузке 3 видов расцепителей: полупроводникового, максимального теплового (с обратнозависимой выдержкой времени) и электромагнитного (максимального мгновенного действия).

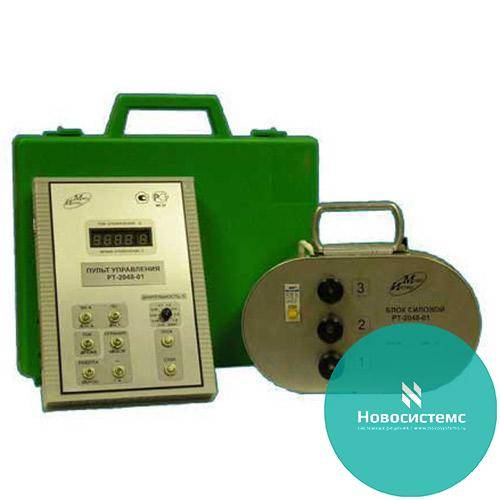

Изделие представляет собой прибор переносного типа. Он состоит из следующих частей:
- тиристорного блока;
- силового блока на базе НТИ-1 (нагрузочного импульсного трансформатора);
- датчика индуктивности (встроенного);
- пульта управления.
Комплект РТ-2048-01 может работать в двух режимах: длительном или импульсном (кратковременном). Испытательный ток регулируется при помощи пульта управления. Он обеспечивает контроль, управление режимами испытания АВ, вычисление действующего значения испытательного тока, а также его цифровую индикацию.
Основные особенности и характеристики РТ-2048-01
Для прогрузки полупроводниковых и тепловых расцепителей в импульсном режиме максимальный испытательный ток составляет 1000 А, а потребляемый импульсный ток при этом — 20 А. Аналогичный показатель в длительном режиме — 150 А. При длительности цикла более 1 минуты испытательный ток не превышает 500 А.
В РТ-2048-01 встроено устройство, при помощи которого можно выполнять пересчет амплитудного значения испытательного тока в действующее (эффективное). Действующее значение отображается на цифровом индикаторе. Также прибор оснащен электронным секундомером, который измеряет время отключения (диапазон — 0,01–99,99 секунд).
Подробные технические характеристики
| 1. Комплект обеспечивает два режима работы: | |
| 1.1. Кратковременный (импульсный) с диапазоном установки длительности протекания тока, с 0,02 — 1,58 | |
| 1.2. Длительный. | |
| 2. Максимальное значение силы испытательного тока (действующее значение) в импульсном режиме (при ПВ = 2%) для прогрузки максимальных расцепителей мгновенного действия и полупроводниковых расцепителей, | 1 кА |
| 3. Значение силы тока, потребляемого из сети в импульсном режиме при максимальной силе испытательного тока 1 кА, составляет не более, | 20 А |
| 4. Максимальное значение силы испытательного тока в длительном режиме, | 150 А |
| 5. Минимальное значение силы испытательного тока, | 10 А |
| 6. Значение силы испытательного тока в длительном режиме (при ПВ = 50% — длительность протекания тока не более 30 с) для прогрузки максимальных расцепителей с обратнозависимой выдержкой времени и полупроводниковых расцепителей в режиме перегрузки, не более, | 500 А |
| 7. Диапазон регулирования и измерения силы испытательного тока, | 10-1000 А |
| 8. Значение приведенной погрешности измерения силы испытательного тока встроенным цифровым индикатором, не более, | 5% |
| 9. Значение потребляемой от сети мощности, кВА: при работе в длительном режиме (при ПВ=50%), не более, | 2,6 |
| при работе в кратковременном режиме (при ПВ=2%) | 9 |
| 10. Значение напряжения питающей сети частотой 50 Гц, | 220 (380) ±10% |
| 11. Сопротивление изоляции силового блока НТИ-2, не менее | 20 МОм |
| 12. Масса: | |
| 12.1. Пульта управления, не более | 1,2 кг |
| 12.2. Силового блока, не более | 7 кг |
| 12.3. Соединительных концов, не более | 2 кг |
| 13. Габаритные размеры: | |
| 13.1. Пульта управления, | 280×202×55 мм |
| 13.2. Силового блока, | 285×160×200 мм |
| 14. Комплект устройств сохраняет технические характеристики при сроке службы, не менее | 5 лет |
| 15. Рабочие условия эксплуатации комплекта: | |
| — температура окружающей среды, | -10…+35°С, |
| — относительная влажность, (при температуре +25°С), не более, | 80 % |
| — отсутствие в среде взрывоопасных газов, пыли и их смесей. | |
В зависимости от необходимой величины испытательного тока питание комплекта может осуществляться как напряжением 380 В, так и 220 В. Приобрести комплект РТ-2048-01 можно в компании «Новосистемс». Мы предлагаем современные и надежные модели измерительного оборудования по самым выгодным ценам!
