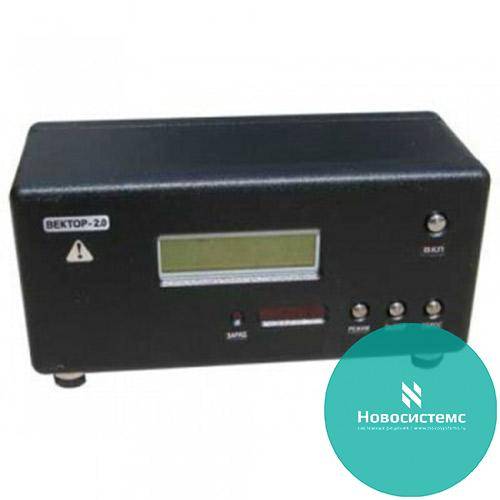

Вектор-2.0М мост переменного тока

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Назначение Вектор-2.0 М:

Измеритель параметров изоляции Вектор-2.0М (мост переменного тока) предназначен для определения параметров электротехнического оборудования, электроизоляционных материалов жидких диэлектриков, кабельной продукции, векторных измерений на промышленной частоте, диагностики высоковольтной изоляции под рабочим напряжением.

Измеряемые параметры:

емкость
тангенс угла потерь
ток (вектор)
напряжение (вектор)
угол сдвига фаз
частота

Прибор Вектор-2.0М может применяться для измерения потерь холостого хода, потерь короткого замыкания, сопротивления короткого замыкания и коэффициента трансформации.

При измерениях в действующих электроустановках прибор Вектор-2.0М дает возможность определить вектор тока влияния, что позволяет обходиться без фазорегулятора источника испытательного напряжения или устройств компенсации токов влияния.

Основные технические характеристики прибора Вектор-2.0М:

Измеряемый параметр	Предел измерения	Погрешность измерения
Емкость	10 пФ - 1 мкФ	0.5%
Тангенс угла потерь	0.001 - 100%	± (0.01*tgδ ± 0.003)%
Ток (два канала)	2,0 мкА - 5 А	0.5%
Напряжение (два канала)	1 - 250 В	0.5%
Угол сдвига фаз	0.001 - 360 эл.град.	-
Частота	48 - 52 (58 - 62) Гц	-

Схема включения объекта измерений: прямая; перевернутая.
Рабочее напряжение. Уровень высокого напряжения определяется рабочим напряжением эталонной меры (емкость или резистор) и может быть 0-10, 35, 110 кВ и т.п.
Время измерения: 0.8 с. Время обработки - 5.2 с. Время измерения с усреднением - 1 мин.
Входное сопротивление: по току - 10 Ом; по напряжению - 1 МОм.
Электропитание: автономное от встроенного аккумулятора (4 часа непрерывной работы) или от сети 220 В.
Габаритные размеры: 300 х 150 х 150 мм. Вес: не более 5 кг
