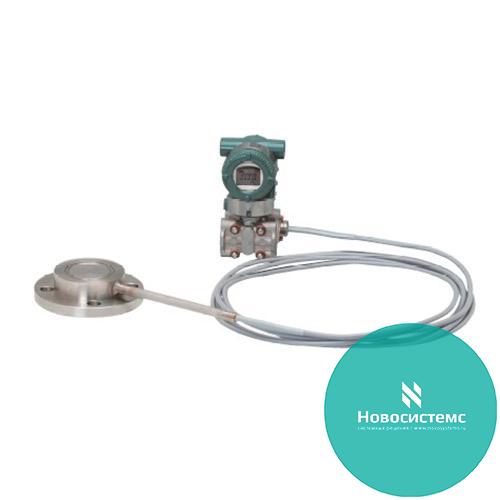

Датчик перепада давления с разделительными мембранами EJX118A


Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Конструктивной особенностью датчика является EJX118A являются вынесенные разделительные мембраны, передающие датчику давление по капиллярным трубкам, заполненным силиконовым маслом или другим заполнителем. Длина капиллярных трубок может быть от 1 до 10 м. Данная модель рекомендуется для измерения перепада давления в случае, если среда не должна контактировать с датчиком (кристаллизующиеся, высоко- или низкотемпературные, агрессивные среды и др.). Фланцы могут быть как с плоским типом мембраны размером 1,5”, 2”, 3”, так и с выступающим типом мембраны с длиной выступающей части 50, 100, 150 мм относительно поверхности фланца, размер фланца 3”, 4” или комбинированными.

Основные характеристики:
   • Погрешность изммерений +-0,15% шкалы.
   • Стабильность измерения +-0,1 от ВПИ (верхний предел измерения) в течение 10 лет.
   • Пределы измерения/шкалы

Капсула

Диапазон измерения, кПа

Диапазон перенастройки шкалы, кПа

M

-100...100

0-2...0-100

H

-500...500

0-10...0-500



   • Смещение нуля   Допускается полное смещение нуля вниз (подавление нуля) в пределах диапазона измерения капсулы.
   • Максимальное рабочее давление (МРД): От 2,7кПа абсолютного давления до номинального размера фланца
   • Выходной сигнал:
       - 4...20мА с функцией цифровой связи по BRAIN или HARTпротоколу;
       - Foundation Fieldbus;
       - реле сигнализации (опция);
       - программно может быть задан линейным, или произвольно сегментно линеаризован.
   • Температура процесса/среды

Заполнитель (масло)

Плотность, г/см3

Т°С процесса

 Т°С среды

Силиконовое

1,07

-10...250

-10...60

Силиконовое

0,94

-30...180

-15...60

Силиконовое

1,09

10...310

10...60

Фтористое

1,09-1,92

-20...120

-10...60

Этиленгликоль

1,09

 -50...100

-40...60


   • Питание  10,5...42В постоянного тока.
   • Материал контактирующий со средой:
       - мембрана - SUS316L, Хастеллой С-276, тантал, титан
   • Конструктивное исполнение
              - пылевлагозащищенное (IP67)
              - искробезопасное (EExiaIICT4)
              - взрывонепроницаемое (EExdIICT6)



Выбор марки
