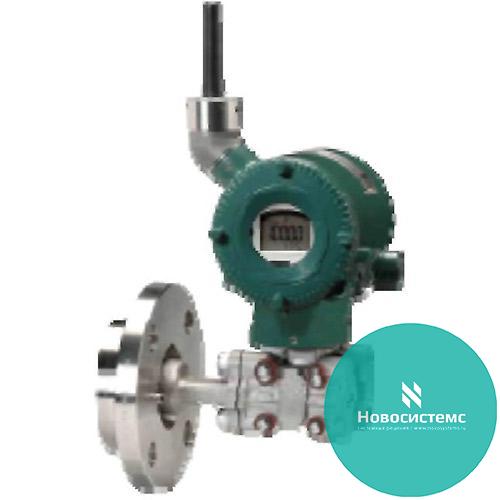

Датчик перепада давления, с мембранными разделителями EJX118B

Датчик перепада давления, с мембранными разделителями  EJX118B
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Конструктивной особенностью датчика перепада давления с разделительными мембранами EJX118A являются вынесенные разделительные мембраны, передающие датчику давление по капиллярным трубкам, заполненным силиконовым маслом или другим заполнителем. Длина капиллярных трубок может быть от 1 до 10 м. Данная модель рекомендуется для измерения перепада давления в случае, если среда не должна контактировать с датчиком (кристаллизующиеся, высоко- или низкотемпературные, агрессивные среды и др.). Фланцы могут быть как с плоским типом мембраны размером 1,5”, 2”, 3”, так и с выступающим типом мембраны с длиной выступающей части 50, 100, 150 мм относительно поверхности фланца, размер фланца 3”, 4” или комбинированными.





  • Погрешность измерений ± 0,15% шкалы.

Капсула

Диапазон измерения, кПа

Диапазон перенастройки
шкалы, кПа

M

-100…100

0-2…0-100

H

-500…500

0-10…0-500

Допускается полное смещение нуля вниз (подавление нуля) или вверх (поднятие нуля) в пределах диапазона измерения капсулы.

  • Максимальное рабочее давление : от 2,7 кПа абсолютного давления до номинального размера фланца.
  • Выходной сигнал
    • 4…20 мА с функцией цифровой связи по BRAIN или HART протоколу.
    • Foundation Fieldbus.
    • Реле сигнализации (опционально).
    • Выходной сигнал программно может быть задан линейным, v или произвольно сегментно линеризован.

Заполнитель (масло)

Плотность г/см2

T °C процесса

T °C окружающей среды

Силиконовое

1,07

-10…250

-10…60

Силиконовое

0,94

-30…180

-15…60

Силиконовое

1,09

10…310

10…60

Фтористое

1,09-1,92

-20…120

-10…60

Этиленгликоль

1,09

-50…100

-40…60

  • Питание 10,5...42 В постоянного тока
  • Материал, контактирующий со средой : мембрана – SUS 316L, Hastelloy C-276, титан или тантал
  • Конструктивное исполнение
    • стандартное: IP67
    • искробезопасное: (EExiaIICT5)
    • взрывонепроницаемое: (EExdIIСТ4, Т5, Т6)
  • Сертификат надежности для систем ПАЗ(RWTUV Systems GmbH) Стандартно: - SIL2, (при использовании 2-х датчиков – SIL3)
  • Внесен в ГОСРЕЕСТР
  • Межпроверочный интервал - 5 лет.
Выбор марки
