Описание:
Основные характеристики:

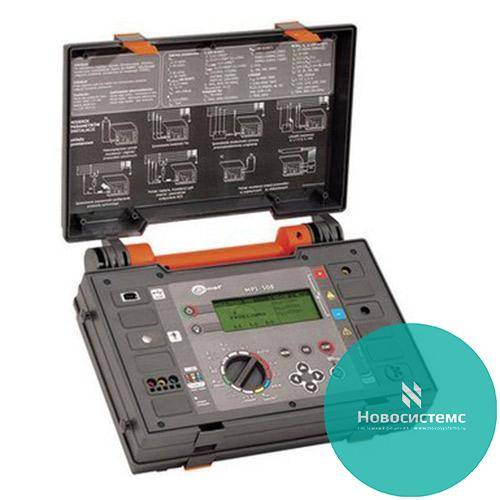

Измерители параметров электробезопасности электроустановок MPI-508 предназначены для измерения:
- Действующего значения фазного и междуфазного напряжения переменного тока;
- Частоты переменного тока
- Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
- Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
- Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
- Времени отключения сети при срабатывании УЗО;
- Сопротивления защитного заземления;
- Напряжения прикосновения относительно номинального дифференциального тока;
- Напряжения переменного тока помех;
- Сопротивления защитных проводников;
- Электрического сопротивления малым током;
- Сопротивления электроизоляции.
- Измерения и регистрации переменного тока и напряжения, частоты, мощности (полной, активной, реактивной), а также cosφ
Для вычисления:
- Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля:
- Целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки:
- Последовательности чередования фаз и перекоса фаз по напряжению.
Для запоминания и передачи в компьютер:
- Данных измерений и вычислений;
Назначение и область применения
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Подробные технические характеристики
«е.м.р.» — единица младшего разряда
Измерение напряжения
Диапазон | Разрешение | Погрешность основная |
0…440 В | 1 В | ± (2 U + 2 е.м.р.) |
- Диапазон частоты 45…65 Гц
Измерение частоты
Диапазон | Разрешение | Погрешность основная |
45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) |
- Диапазон напряжения: 50…440В
Измерение переменного тока (True RMS)
Диапазон | Разрешение | Погрешность основная * |
0,0…99,9 мА | 0,1 мА | ± (5% I + 3 е.м.р.) |
100…999 мА | 1 мА | ± (5% I ) |
1,00…9,99 A | 0,01 A | |
10,0…99,9 A | 0,1 A | |
100…999 A | 1 A |
- Номинальная частота сети fn: 50Гц, 60 Гц* - Погрешность токоизмерительных клещей учитывается отдельно
Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ
Диапазон [Вт], [ВА], [вар] | Разрешение [Вт], [ВА], [вар] | Погрешность основная *) |
0,00…9,99 | 0,01 | ± (7% S + 10 е.м.р.) |
10,0…99,9 | 0,1 | ± (7% S + 5 е.м.р.) |
100…999 | 1 | ± 7% S |
1,00 к…9,99 к | 0,01 к | |
10,0 к…99,9 к | 0,1 к | |
100 к…440 к | 1 к |
- Диапазон напряжений: 0…440 В;
- Диапазон токов: 0…1000 A;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Число фаз измеряемой цепи: 1;
- Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01);*) U: 50…440 В, I: 10 мA…1000 A; погрешность токоизмерительных клещей учитывается отдельно.
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs
Диапазон | Разрешение | Погрешность основная |
0...19,99 Ом | 0,01 Ом | ± (5% Zs + 3 е.м.р.) |
20,0...199,9 Ом | 0,1 Ом | |
200...1999 Ом | 1 Ом |
- Номинальное напряжение UnL-N / UnL-L: 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В
- Рабочий диапазон напряжений: 100 ... 250 В (для ZL-PE и ZL-N) или 100 ... 440 В (для ZL-L )
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45 ... 65 Гц;
- Максимальный ток (для 400 В): 40 А (10 мс);
- Контроль правильности зажима РЕ при помощи электрода касания (для ZL-PE)
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон | Разрешение | Погрешность основная |
0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) |
20,0...199,9 Ом | 0,1 Ом |
- Расчет и отображение для Zs< 200 Ом
Измерение ожидаемого тока короткого замыкания I k
Диапазон отображения | Разрешение | Основная погрешность |
0,058…1,999 A | 0,001 A | Рассчитывается на основании погрешности для петли короткого замыкания |
2,00…19,99 A | 0,01 A | |
20,0…199,9 A | 0,1 A | |
200…1999 A | 1 A | |
2,00…19,99 кA | 0,01 кA | |
20,0…40,0 кA | 0,1 кA |
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без срабатывания выключателя УЗО)
Измерение сопротивления петли короткого замыкания Zs
Диапазон отображения | Разрешение | Основная погрешность |
0…19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
20,0…199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) |
200…1999 Ом | 1 Ом | ± (6% Zs+ 5 е.м.р.) |
- Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
- Номинальное напряжение Un: 115 В, 127 В, 220 В, 230 В, 240 В
- Рабочий диапазон напряжений: 100…264 В;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45…65 Гц;
- Контроль правильности соединения зажима PE при помощи электрода касания.
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон отображения | Разрешение | Основная погрешность |
0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
20,0..199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) |
- Расчет и отображение для величины Zs< 200 Ом
Показания тока короткого замыкания Iк
Диапазон отображения | Разрешение | Основная погрешность |
0,058…1,999 A | 0,001 A | Рассчитывается на основании погрешности для петли короткого замыкания |
2,00…19,99 A | 0,01 A | |
20,0…199,9 A | 0,1 A | |
200…1999 A | 1 A | |
2,00…19,99 кA | 0,01 кA | |
20,0…40,0 кA | 0,1 кA |
Измерение параметров отключения УЗО
- Номинальное напряжение Un: 115 В, 127 В, 220 В, 230 В, 240 В
- Рабочий диапазон напряжений: 100…250 В;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45…65 Гц.
Измерение времени отключения УЗО tA
Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.) |
1 IΔn | ||||
2 IΔn | 0…150 мс | |||
5 IΔn | 0…40 мс | |||
Селективный | 0,5 IΔn | 0..500 мс | ||
1 IΔn | ||||
2 IΔn | 0…200 мс | |||
5 IΔn | 0…150 мс |
Точность установки дифференциального тока:
- для 1* I Δn, 2* IΔn и 5* IΔn…………………………………………………………… 0..8%;
- для 0,5* IΔn……………………………………………………………………………. -8..0%.
Измерение сопротивления защитного заземления RE
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
300 мA | 1 Ом..166 Ом | 120 мA | ||
500 мA | 1 Ом..100 Ом | 200 мA | ||
1000 мA | 1 Ом..50 Ом | 400 мA |
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
Диапазон | Разрешение | Номинальный ток | Основная погрешность |
0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. |
10..99,9 В | 0..15% UB |
Измерение тока отключения IA для синусоидального дифференциального тока
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
30 мA | 9,0..30,0 мA | |||
100 мA | 33..100 мA | 1 мA | ||
300 мA | 90..300 мA | |||
500 мA | 150..500 мA | |||
1000 мA | 330..1000 мA |
- Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
- Время протекания тока измерения …………………………. макс. 3200 мс.
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
10 мA | 4,0..20,0 мA | 0,1 мA | 0,4 × IΔn..2,0 × IΔn | ±10 % IΔn |
30 мA | 12,0..30,0 мA | 0,4 × IΔn..1,4 × IΔn | ||
100 мA | 40..140 мA | 1 мA | ||
300 мA | 120..420 мA | |||
500 мA | 200..700 мA |
- Возможно измерение для положительных или отрицательных полупериодов вынужденного тока утечки;
- Время протекания тока измерения ………………………….. макс. 3200 мс.
Измерение целостности цепи и сопротивления низким напряжением
Измерение целостности защитных и компенсационных соединений током ± 200 мA
Диапазон | Разрешение | Основная погрешность |
0,00…19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) |
20,0…199,9 Ом | 0,1 Ом | |
200…400 Ом | 1 Ом |
- Напряжение на открытых зажимах: 4…7 В;
- Исходящий ток при R < 2 Ом: мин. 200 мA;
- Компенсация сопротивления измерительных проводов;
- Измерения для тока обеих поляризаций.
Измерение целостности цепи малым током
Диапазон | Разрешение | Основная погрешность |
0,00…19,99 Ом | 0,1 Ом | ± (3% R + 3 е.м.р.) |
200…2000 Ом | 1 Ом |
- Напряжение на открытых зажимах: 4…7 В;
- Исходящий ток < 7 мA;
- Звуковой сигнал для измеряемого сопротивления < 30 Ом;
- Компенсация сопротивления измерительных проводов.
Измерение сопротивления изоляции
Диапазон отображения для Un= 250В | Разрешение | Основная погрешность |
200…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
2,00…19,99 MОм | 0,01 MОм | |
20,0…199,9 MОм | 0,1 MОм | |
200…1000 MОм | 1 MОм |
Диапазон отображения для Un= 500В | Разрешение | Основная погрешность |
200…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
2,00…19,99 MОм | 0,01 MОм | |
20,0…199,9 MОм | 0,1 MОм | |
200…1999 MОм | 1 MОм |
Диапазон отображения для Un= 1000В | Разрешение | Основная погрешность |
200…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
2,00…19,99 MОм | 0,01 MОм | |
20,0…199,9 MОм | 0,1 MОм | |
200…1999 MОм | 1 MОм | |
2,00…3,00 ГОм | 0,01 ГОм | ± (4% RISO+ 6 е.м.р.) |
- Напряжения измерения: 250 В, 500 В и 1000 В;
- Точность подачи напряжения (Robc [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
- Обнаружение опасного напряжения перед замером;
- Разрядка измеряемого объекта;
- Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
- Измерение напряжения на клеммах +RISO, -RISO в диапазоне: 0..440 В.
Последовательность фаз
- Указания последовательности фаз: соответствующая, несоответствующая;
- Диапазон напряжений сети UL-L: 90…440 В (45…65 Гц);
- Отображение величины межфазных напряжений.
Регистратор напряжения и переменного тока
- Регистрация напряжения UL-n: 0…440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);
- Диапазон регистрации частоты: 45…65 Гц;
- Регистрация тока (параметры как для измерения тока);
- Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности);
- Выбор интервала между пробами: 1…99 с (с шагом 1сек);
- Число измерений: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);
- Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине.
Дополнительные технические характеристики
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | III 300 В согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 60529 | IP54 |
Питание измерителя | пакет аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт) |
Температура хранения | -20…+60°C |
Температура рабочая | 0…+40°C |
Время до самовыключения | 120 секунд |
Количество измерений Z, RE или RCD (для щелочных элементов питания) | >3000 (2 измерения / минуту) |
Количество измерений RISO или RCONT (для щелочных элементов питания) | >2000 |
Дисплей | графический 192×64 точек |
Память результатов измерения | 990 ячеек, 10000 записей |
Интерфейс | USB |
- Гарантия: 36 месяцев
- Номер в Госреестре: 44170-10
- Класс защиты: III 300 В согласно PN-EN 61010-1
- Температурный диапазон: 0...+ 40° C
- Габариты ШxВxГ: 295х95х222 мм
- Масса: 2,2 кг
Индекс: WMPLMPI508
Стандартная комплектация:
Индекс | |
---|---|
Провод измерительный 1,2 м с разъемами «банан» красный | WAPRZ1X2REBB |
Провод измерительный 1,2 м с разъемами «банан» желтый | WAPRZ1X2YEBB |
Провод измерительный 1,2 м с разъемами «банан» голубой | WAPRZ1X2BUBB |
Зонд острый с разъемом «банан» желтый | WASONYEOGB1 |
Зарядное устройство для аккумуляторов Z3, модель SYS1319-3012 | WAZASJZ3 |
Зонд острый с разъемом «банан» красный | WASONREOGB1 |
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» | WAADAWS01 |
Кабель сетевой | WAPRZLAD230 |
Зонд острый с разъемом «банан» голубой | WASONBUOGB1 |
Кабель последовательного интерфейса USB | WAPRZUSB |
Ремни «Свободные руки» | WAPOZSZE1 |
Футляр L2 | WAFUTL2 |
Зажим «Крокодил» изолированный жёлтый K02 | WAKRPYE20K02 |
Зажим «Крокодил» изолированный красный K02 | WAKRORE20K02 |
Аккумуляторная батарея NiMH SONEL-07 4,8V | WAAKU07 |
Дополнительная комплектация:
Индекс | |
---|---|
Провод измерительный 20 м на катушке с разъёмами «банан» красный | WAPRZ020REBBSZ |
Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
СОНЭЛ Протоколы | # |
Адаптер WS-02 с сетевой вилкой UNI-SCHUKO | WAADAWS02 |
Аккумуляторная батарея NiMH SONEL-07 4,8V | WAAKU07 |
Провод измерительный 10 м с разъемами «банан» красный | WAPRZ010REBB |
Адаптер AutoISO-1000A | WAADAAISO10A |
Адаптер AGT-16P | WAADAAGT16P |
Адаптер AGT-32P | WAADAAGT32P |
Адаптер AGT-63P | WAADAAGT63P |
Клещи измерительные C-3 | WACEGC3OKR |
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J | WAADATWR1J |
