Описание:
Установка измерения диэлектрических потерь жидких диэлектриков «ТАНГЕНС 3м-3-МОЛНИЯ» предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75.
Прибор «ТАНГЕНС 3м-3 - МОЛНИЯ» изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.
«ТАНГЕНС 3м-3-МОЛНИЯ» имеет следующие нормальные условия применения:
|
температура окружающего воздуха, °С
|
20±5;
|
|
относительная влажность воздуха, %
|
80 при 25°С;
|
|
атмосферное давление, кПа (мм рт. ст.)
|
84–106 (630–795);
|
|
частота питающей сети, Гц
|
50±1.
|
Прибор «ТАНГЕНС 3м-3-МОЛНИЯ» предназначен для эксплуатации в следующих рабочих условиях применения:
|
температура окружающего воздуха, °С
|
от 10 до 35;
|
|
относительная влажность воздуха, %
|
до 80 при 30 °С;
|
|
атмосферное давление, кПа (мм. рт. ст.)
|
70–106,7 (537–800);
|
|
частота питающей сети, Гц
|
50±1.
|
Прибор «ТАНГЕНС 3м-3-МОЛНИЯ» обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже:
|
- диапазон измерений тангенса угла диэлектрических потерь
|
от 1. 10-4 до 0,3;
|
|
- предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь
|
+ (5. 10-4 + 0,05 tgδ);
|
|
- диапазон измерения емкости при испытательном напряжении 2 кВ
|
от 5 пФ до 100 пФ;
|
|
- предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50Гц
|
1.5 пФ+0,01 Сх;
|
|
- предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 до 2 кВ
|
+3 %;
|
|
- предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика
|
+1,5 °С.
|
|
-время нагрева до 90 °C, мин.
|
80±20
|
|
-объем ячейки, куб. см
|
60±2
|
|
-напряжение питающей сети однофазного переменного тока, В
|
220±22
|
|
-потребляемая мощность, кВА, не более
|
0,65
|
Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 град. изменения температуры.
«ТАНГЕНС 3м-3 -МОЛНИЯ» обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации.
Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
«ТАНГЕНС 3м-3-МОЛНИЯ» в нормальных и рабочих условиях применения готов к работе в течение не более 2 мин. после включения.
Средняя наработка на отказ для рабочих условий применения
не менее 4000 ч.
Средний срок службы измерителя – не менее 10 лет.
|
№
|
Наименование составной части
|
Обозначение
|
Кол., шт.
|
Габаритные размеры, мм
|
Масса, не более, кг
|
|
1
|
УСТАНОВКА ИЗМЕРЕНИЯ ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ ЖИДКИХ ДИЭЛЕКТРИКОВ «ТАНГЕНС 3м-3 - МОЛНИЯ» РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
|
3М3-00.00.00РЭ
|
1
|
|
|
|
2
|

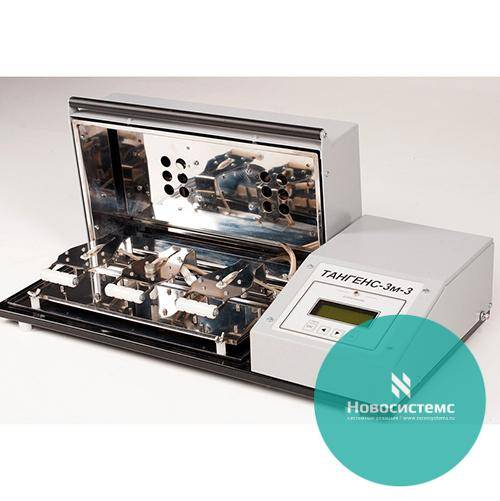

Установка измерения диэлектрических потерь жидких диэлектриков «ТАНГЕНС 3м-3-МОЛНИЯ»
|
«ТАНГЕНС 3м-3-МОЛНИЯ»
|
1
|
670x330x115
|
21
|
|
3
|
Ячейка измерительная
|
|
3
|
Ǿ105x40
|
0.4
|
|
4
|
Комплект проводов и кабелей
|
КП-1
|
1
|
Ǿ200x40
|
0.4
|
|
5
|
Тара упаковочная
|
|
1
|
830х430х240
|
5
|
КОМПЛЕКТНОСТЬ
Прибор «ТАНГЕНС 3м-3-МОЛНИЯ» поставляется в комплектности, указанной в таблице 1. Перечень кабелей, входящих в состав комплекта соединительных проводов КП1 приведен в таблице.
|
Модификация
|
Наименование кабелей и проводов
|
Кол., шт.
|
Примечание
|
|
КП1
|
Провод соединительный высоковольтный
|
1
|
Длина 1.5 м
|
|
Кабель сетевой
|
1
|
Длина 1.5-1.8 м
|
|
Провод заземления
|
1
|
Длина 1.5 м
|
