Описание:

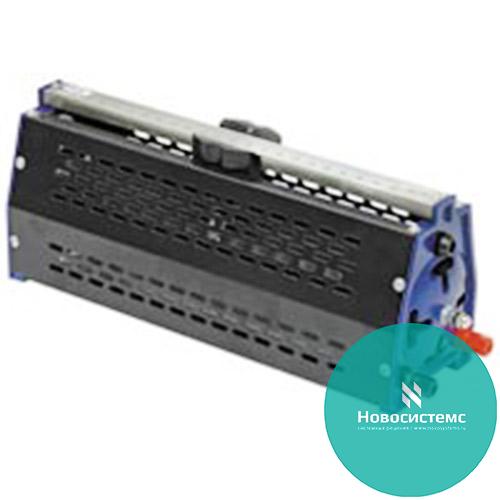

Реостаты сопротивления ползунковые серий РСП и РСПС (РСП2,РСП3,РСП-2,РСП-3) предназначены для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока.
Структура условного обозначения
- РСП(С)-Х Х3:
- Р - реостат;
- С - сопротивления;
- П - ползунковый;
- (С) - спаренный;
- Х - габарит (1, 2, 3, 4 - для реостатов серии РСП;
- 2, 3 - для реостатов серии РСПС);
- Х3 - климатическое исполнение (У, Т, УХЛ) и категория
- размещения (3) по ГОСТ 15150-69.
Особенности конструкции
- Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку.
- Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата.
- Концы обмоток выведены к нижним зажимам реостата.
- Передвижение ползунка осуществляется с помощью винтовой пары вручную в реостатах серии РСП либо от маховичка в реостатах серии РСПС.
- Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.
- Корпус реостата имеет заземляющий винт с диаметром резьбы М4. Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением 2,5 мм2.
- Детали реостатов выполнены из коррозионно-стойких материалов или имеют антикоррозионные покрытия по ГОСТ 9.073-77 и ОСТ 16.0.686.702-78.
- Направляющие реостатов покрываются смазкой ЦИАТИМ-201 перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое.
- Устанавливаются реостаты на металлической и изоляционной панелях в месте, доступном для осмотра и обслуживания. Крепление реостатов осуществляется винтами М4 (для РСП) и М5 (для РСПС).
Условия эксплуатации
- Реостаты рассчитаны для работы в следующих условиях.
- Высота над уровнем моря не более 1000 м.
- Температура окружающей среды от минус 40 до 40°С.
- Относительная влажность окружающей среды не более 98% при 25°С.
- Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реостата, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- Отсутствие непосредственного воздействия солнечной радиации.
- Вибрационные нагрузки при ускорении 0,5g с частотой 1 - 50 Гц.
- Многократные удары при ускорении 3g с частотой 2 - 20 Гц.
- Рабочее положение в пространстве - любое, режим работы - продолжительный.
- По технике безопасности реостаты соответствуют требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
- Реостаты изготовляются в соответствии с ТУ 16-527.197-79.
- Транспортировать реостаты можно любым видом транспорта в транспортной таре предприятия-изготовителя.
- Хранить реостаты следует в транспортной таре или без нее, но в упаковке, в закрытом вентилируемом помещении при температуре от 50 до минус 50°С и относительной влажности окружающего воздуха не более 80%. В воздухе помещения не должно быть кислотных и других паров, вредно действующих на материалы, из которых изготовлены реостаты.
- Резкие колебания температуры и влажности воздуха не допускаются.
- Гарантийный срок эксплуатации - 2 года. ТУ 16-527.197-79
Технические характеристики
- Регулируемое напряжение, В, не более:
- переменного тока частотой 50 Гц - 500
- постоянного тока - 220
- Усилие управления (перемещение щеточного контакта) реостатом, даН, не более - 5
- Степень защиты - IР10
- Режим работы - Продолжительный
- Количество проводящих элементов с переменным сопротивлением:
- РСП - 1
- РСПС - 2
- Механическая износостойкость, число перемещений ползунка - 45 000
- Значения силы допустимого тока, проходящего через реостат, сопротивления реостатов в зависимости от габарита проводящего элемента с переменным сопротивлением приведены в таблице:
Исполнение реостата
|
Величина допустимого тока, А
|
Сопротивление проводящего элемента в зависимости от габарита, Ом
|
|||
|
|
1
(РСП-1)
|
2
(РСП-2,
РСПС-2)
|
3
(РСП-3,
РСПС-3)
|
4
(РСП-4)
|
1
|
0,25
|
1440
|
2800
|
4300
|
6500
|
2
|
0,35
|
740
|
1450
|
2200
|
3350
|
3
|
0,45
|
410
|
825
|
1280
|
1950
|
4
|
0,55
|
260
|
520
|
800
|
1200
|
5
|
0,7
|
180
|
345
|
530
|
800
|
6
|
0,85
|
125
|
240
|
370
|
560
|
7
|
1.0
|
95
|
170
|
265
|
400
|
8
|
1.4
|
50
|
105
|
165
|
250
|
9
|
1.7
|
30
|
55
|
100
|
150
|
10
|
2,1
|
20
|
41
|
63
|
95
|
11
|
2,6
|
15
|
30
|
45
|
70
|
12
|
3,0
|
10,5
|
22
|
33
|
50
|
13
|
3,4
|
8
|
17
|
25
|
38
|
14
|
